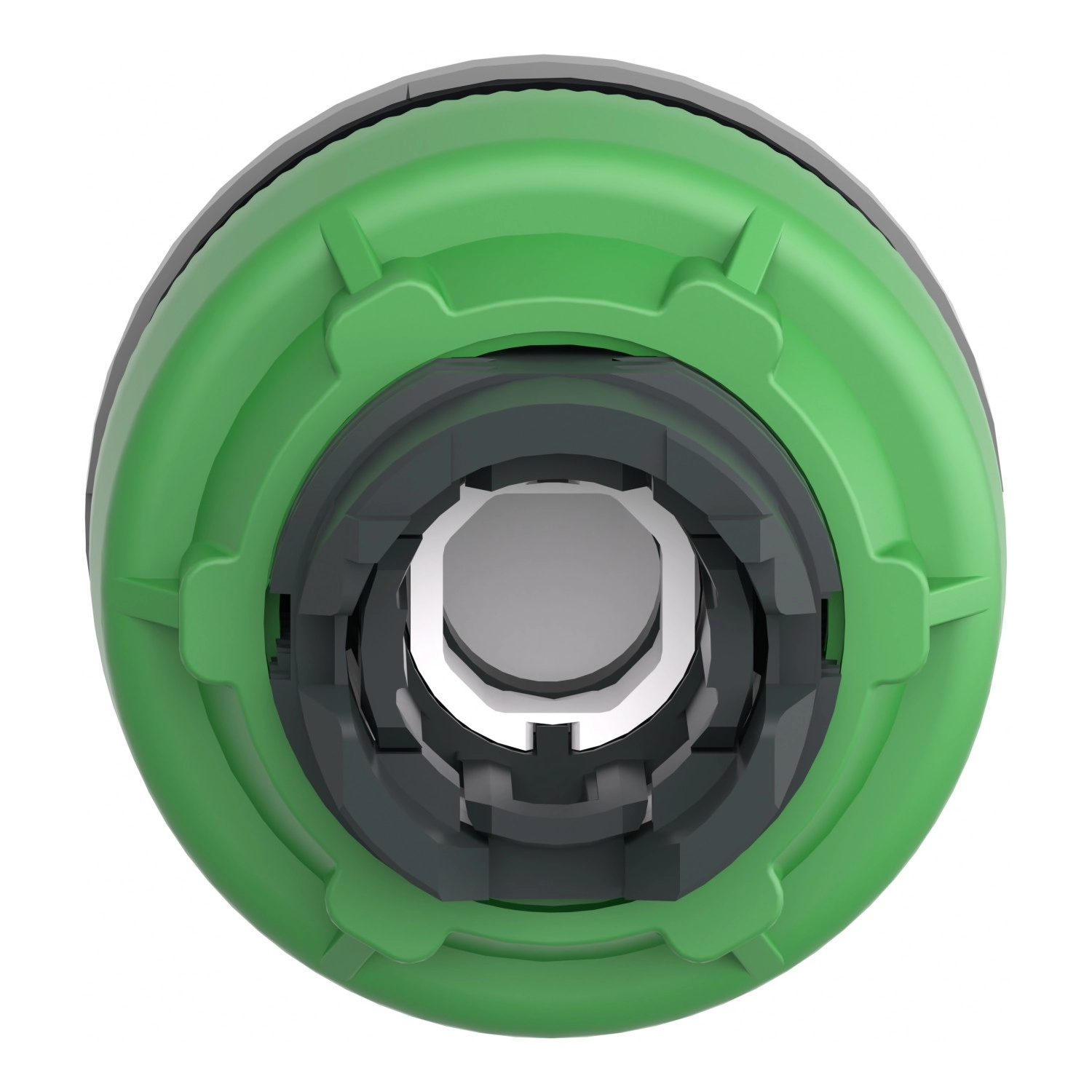

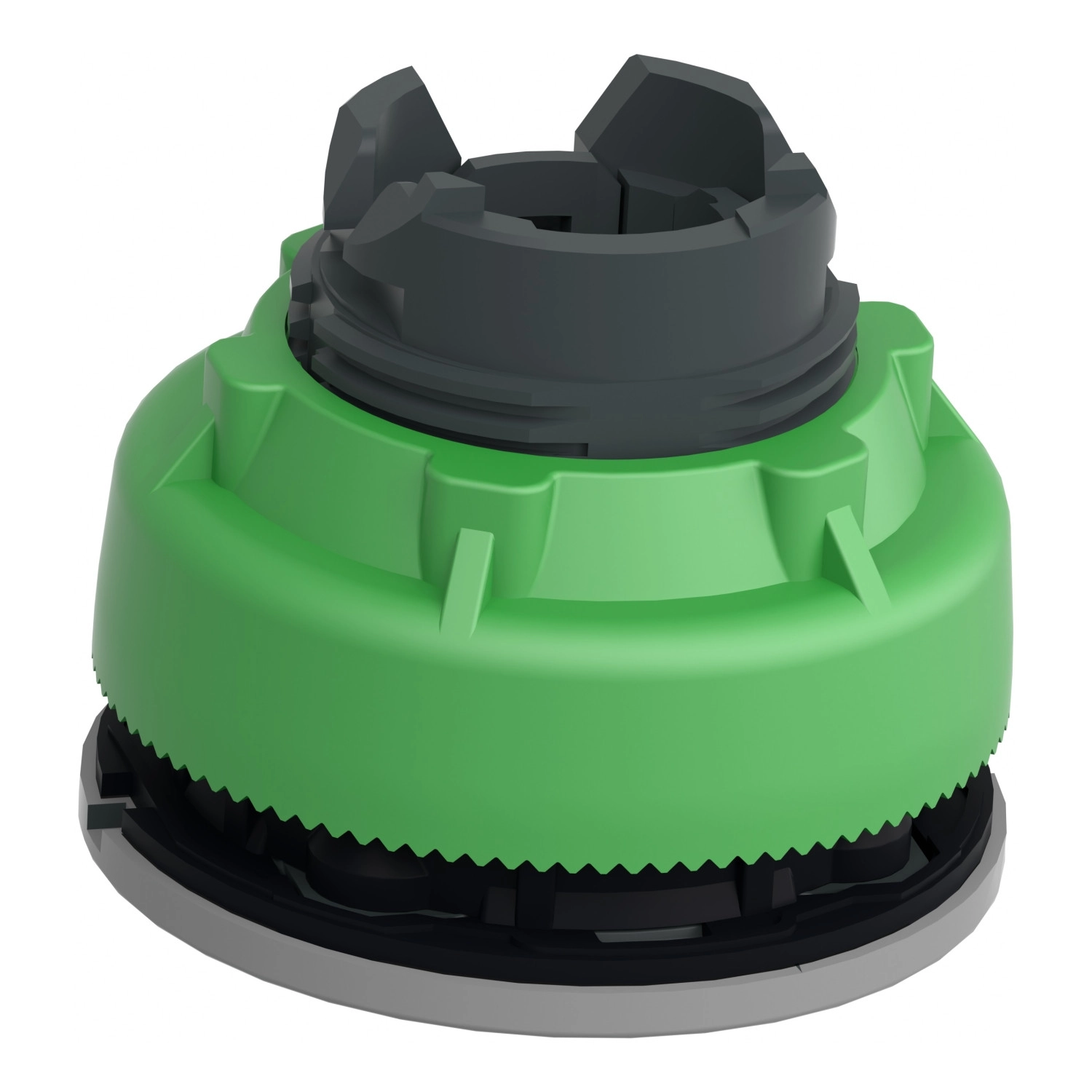

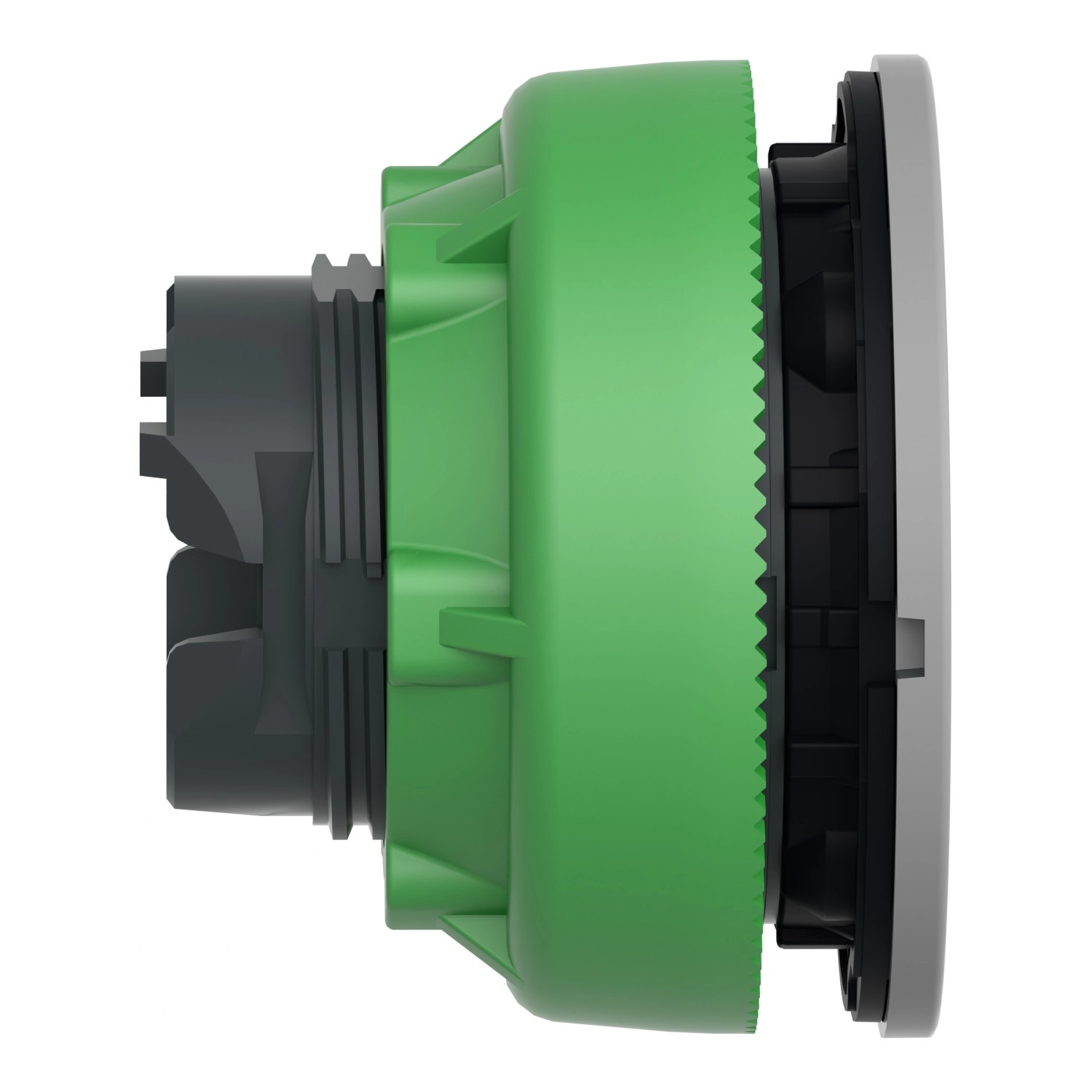

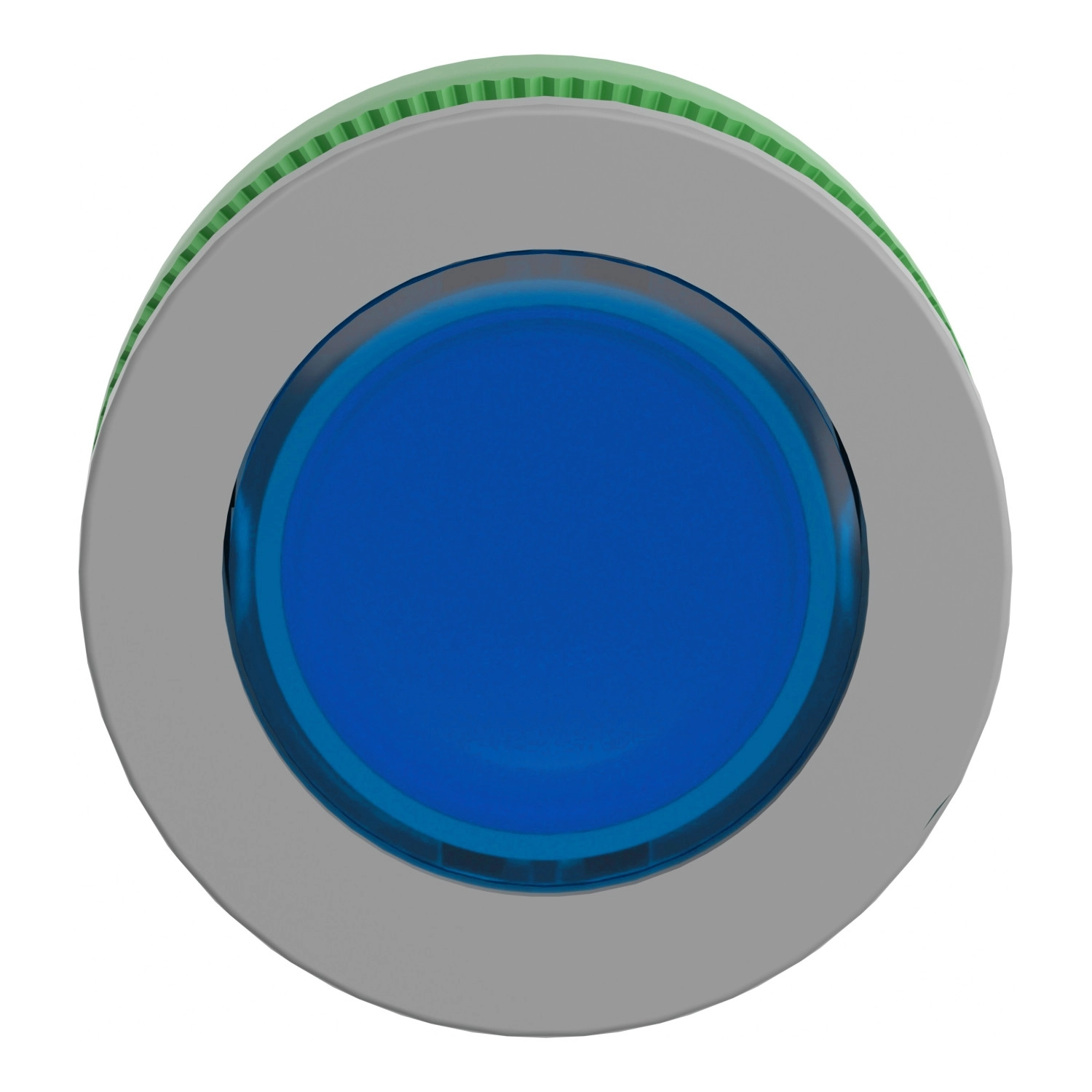

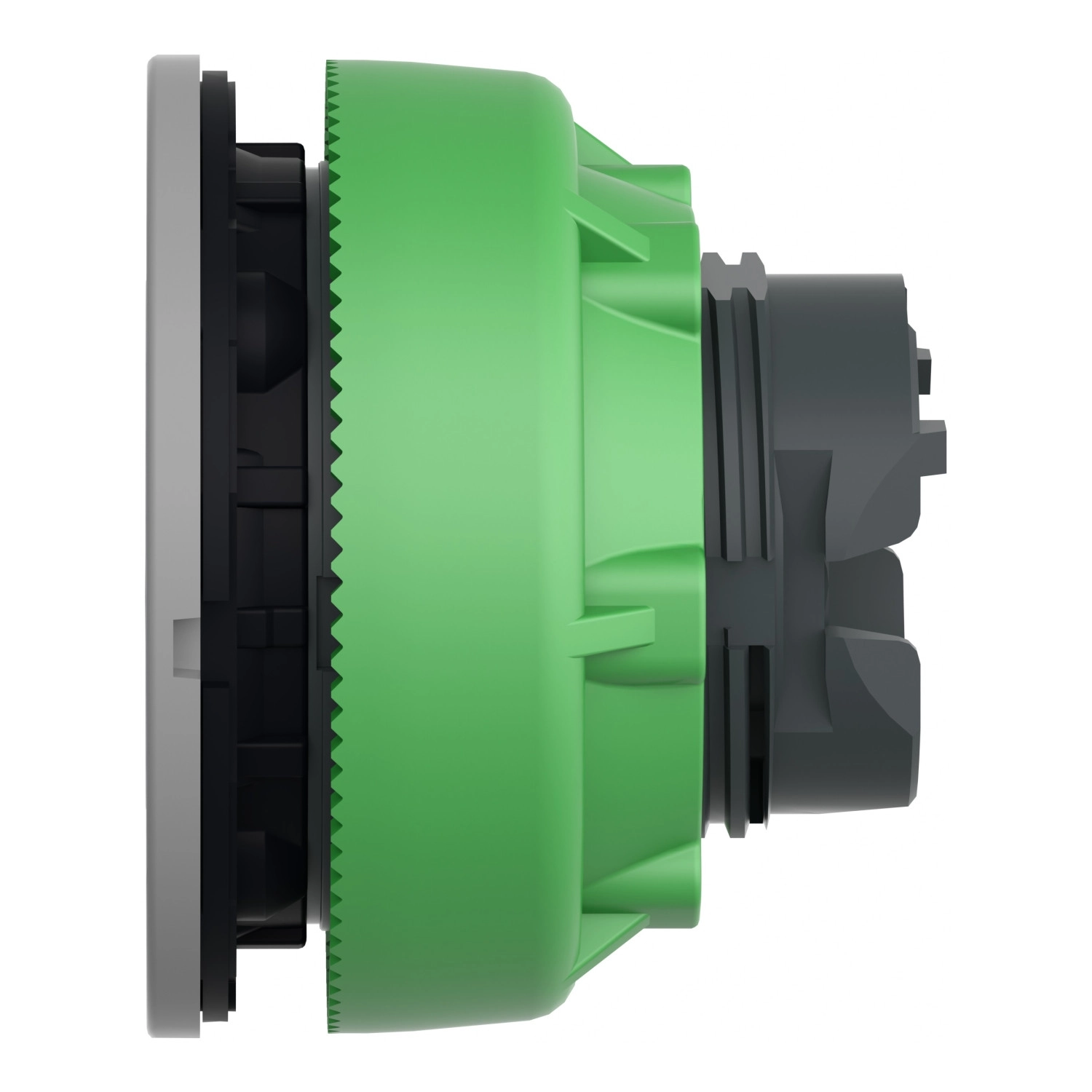

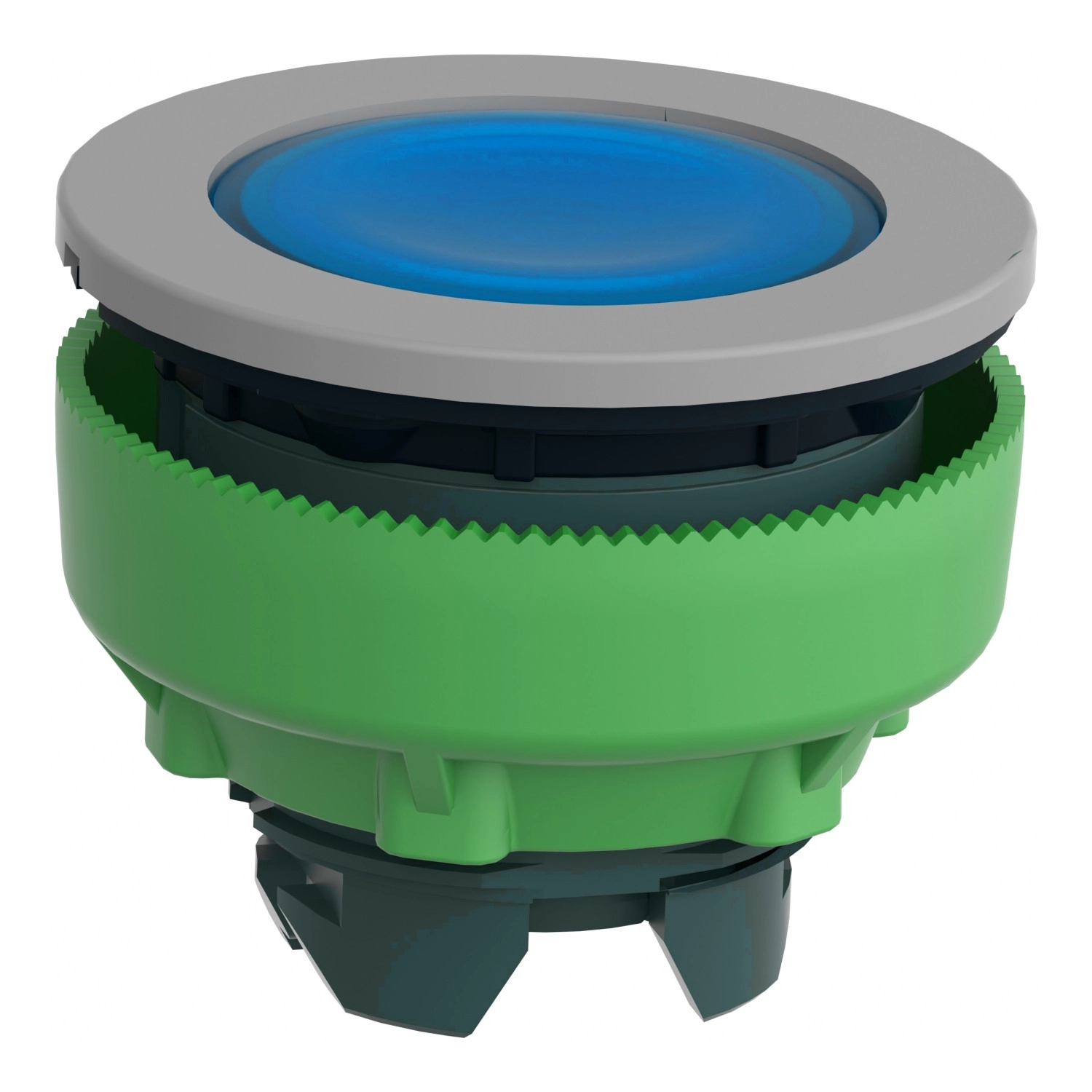

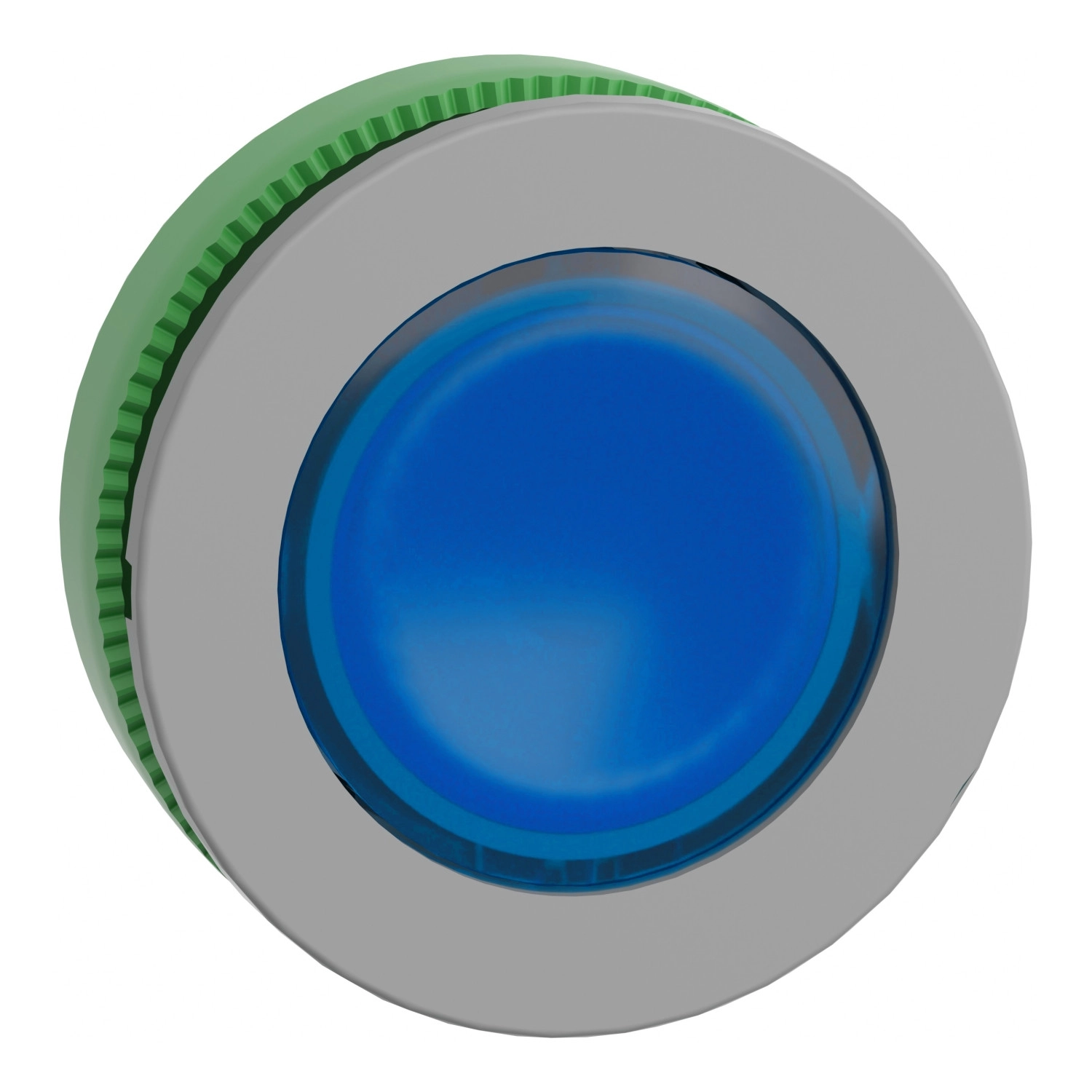

A Schneider Electric Harmony XB5 sorozat ZB5FH063C0 jelű terméke egy kék, flush mounted kialakítású világítható nyomógomb fej, amely univerzális LED blokkokkal kompatibilis. Ez a prémium minőségű ipari vezérlőelem tökéletes választás olyan alkalmazásokhoz, ahol a megbízhatóság és a tartósság kulcsfontosságú követelmény.
A ZB5FH063C0 nyomógomb fej szürke színű műanyag peremmel rendelkezik, és 30,5 mm átmérőjű furatba szerelhető. A nyomógomb push-push működésű, ami azt jelenti, hogy a működtetés és a kioldás is nyomásra történik. A kék, jelölés nélküli (unmarked) nyomógomb felület süllyesztett kialakítású, ami ergonomikus kezelést és modern megjelenést biztosít a vezérlőpanelek számára. Az alkatrész a Harmony XB5 termékcsalád alapvető eleme, és univerzális LED blokkokkal használható, így rugalmasan alkalmazható különböző világítási igényekhez.
A ZB5FH063C0 műszaki paraméterei kiemelkedő minőséget és hosszú élettartamot garantálnak. A nyomógomb mechanikai élettartama 500000 ciklus, ami rendkívüli megbízhatóságot jelent ipari környezetben is. Többféle elektromos konfigurációval használható: C11 (max 3 érintkező egyes blokkokkal), C15 (max 1 érintkező egyes blokkokkal), SF1 (max 3 érintkező egyes blokkokkal) és C9 (max 3 érintkező egyes blokkokkal) kódok szerint. A termék IP66 és IP67 védettséggel rendelkezik az IEC 60529 szabvány szerint, tehát teljes mértékben porálló és erős vízsugár ellen védett, sőt, ideiglenes vízbe merítést is elvisel. Az IK03 ütésállóság (IEC 50102 szabvány szerint) tovább növeli a termék tartósságát. A nyomógomb különleges ellenálló képességgel bír nagynyomású mosóval szemben is (7000000 Pa 55 °C-on, 0,1 m távolságból).
A termék rendkívül széles működési hőmérséklet-tartománnyal rendelkezik: -40°C és +70°C között használható, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. Rezgésállósága kiemelkedő: 5 gn (f=10...500 Hz) és 2 mm peak to peak (f=2...10 Hz) az IEC 60068-2-6 szabvány szerint. A lökésállóság is figyelemre méltó: 30 gn (18 ms), 50 gn (11 ms) és 25 gn (6 ms, 1000 ütés minden tengelyen). A termék számos nemzetközi szabványnak megfelel, köztük az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásainak. A termék UL listázott és CSA tanúsítvánnyal is rendelkezik, ami garantálja a magas minőséget és a nemzetközi szabványoknak való megfelelést. A ZB5FH063C0 beépítésénél fontos tudni, hogy a szorítási vastagság 1-6 mm között lehet, így különböző vastagságú panelekbe szerelhető. A pontos méretei: 37 mm szélesség, 37 mm magasság és 30 mm mélység.
Schneider Electric Harmony XB5 - ZB5FH063C0 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Terméktípus: Fej világítható nyomógombhoz
Eszköz rövid neve: ZB5F
Termék kompatibilitás: Univerzális LED
Keret anyaga: Műanyag színezett szürke
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fej alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profil: Kék süllyesztett, jelöletlen
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Szorítási vastagság: 1-6 mm / 0,04-0,24 in
Teljesítmény
Mechanikai élettartam: 500000 ciklus
Elektromos összetétel kód:
C11 (max. 3 érintkező egyes blokkokkal előlapi szerelésben)
C15 (max. 1 érintkező egyes blokkokkal előlapi szerelésben)
SF1 (max. 3 érintkező egyes blokkokkal előlapi szerelésben)
C9 (max. 3 érintkező egyes blokkokkal előlapi szerelésben)
Környezeti jellemzők
Védelem nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IP védettségi fokozat: IP66 és IP67 az IEC 60529 szerint
IK védettségi fokozat: IK03 az IEC 50102 szerint
Működési hőmérséklet-tartomány: -40…70 °C
Tárolási hőmérséklet-tartomány: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
Ellenállóképesség
Ütésállóság:
- 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
- 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
- 25 gn (időtartam = 6 ms) tengelyenként 1000 ütés az IEC 60068-2-27 szerint
Rezgésállóság:
- 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
- 2 mm peak to peak (f= 2...10 Hz) az IEC 60068-2-6 szerint
