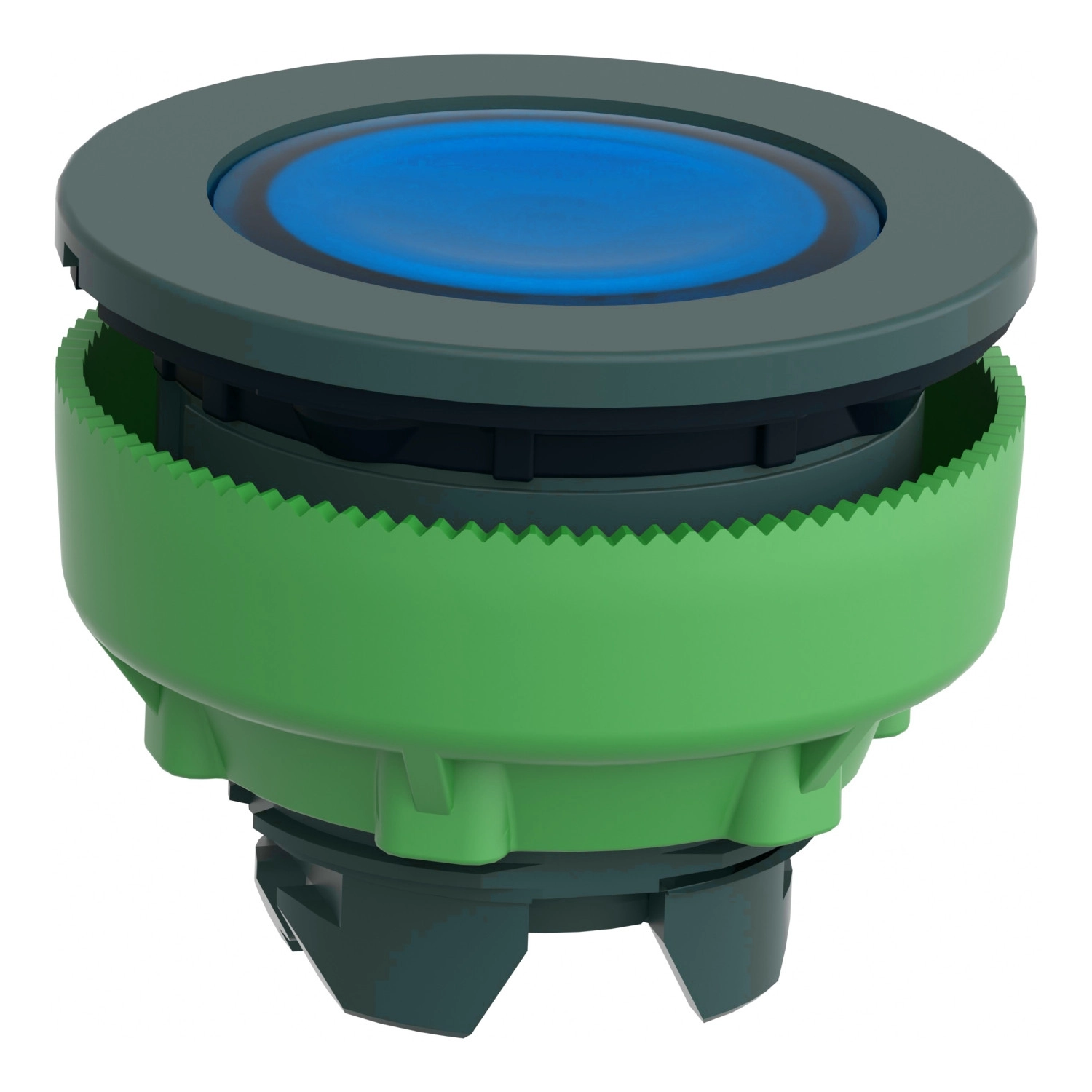

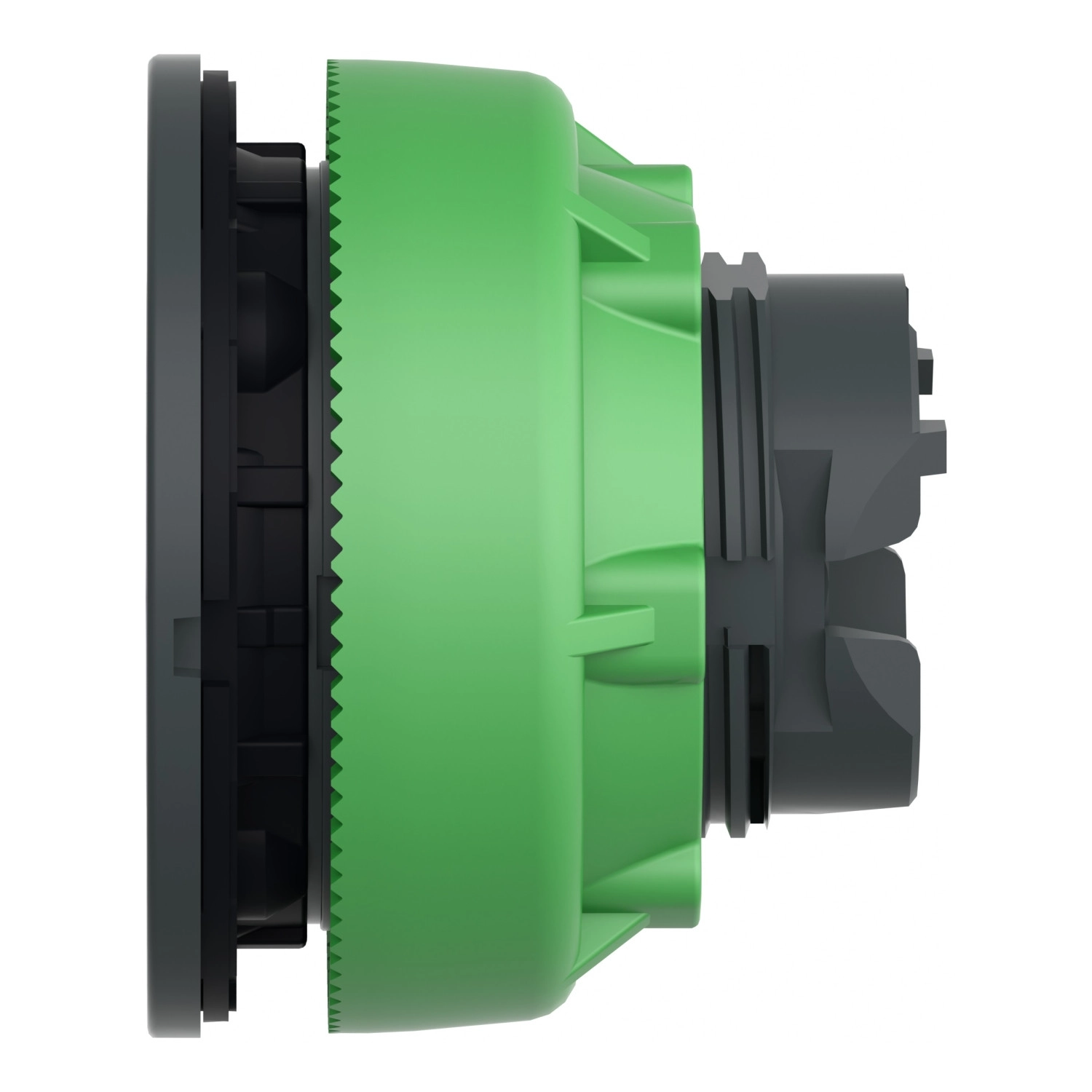

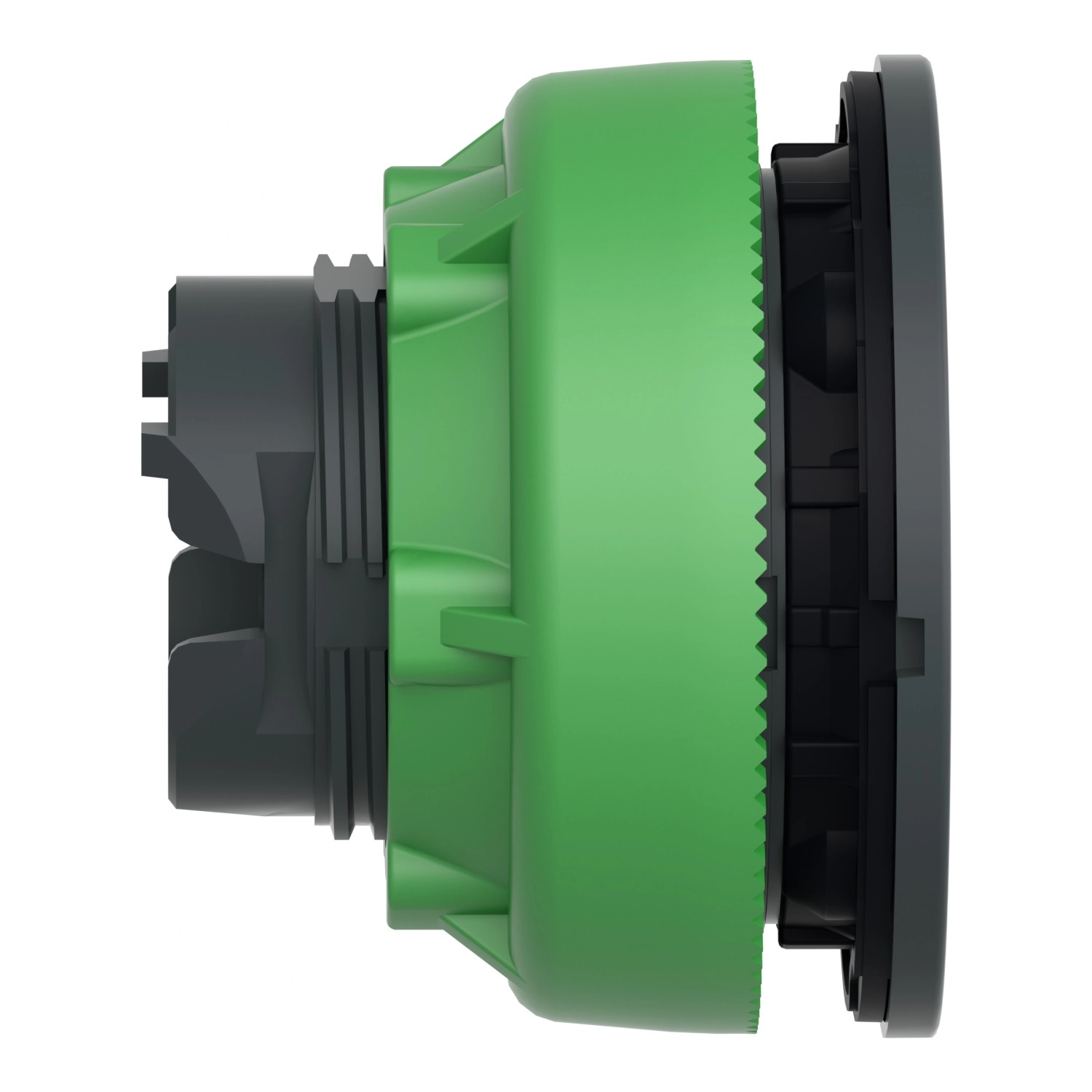

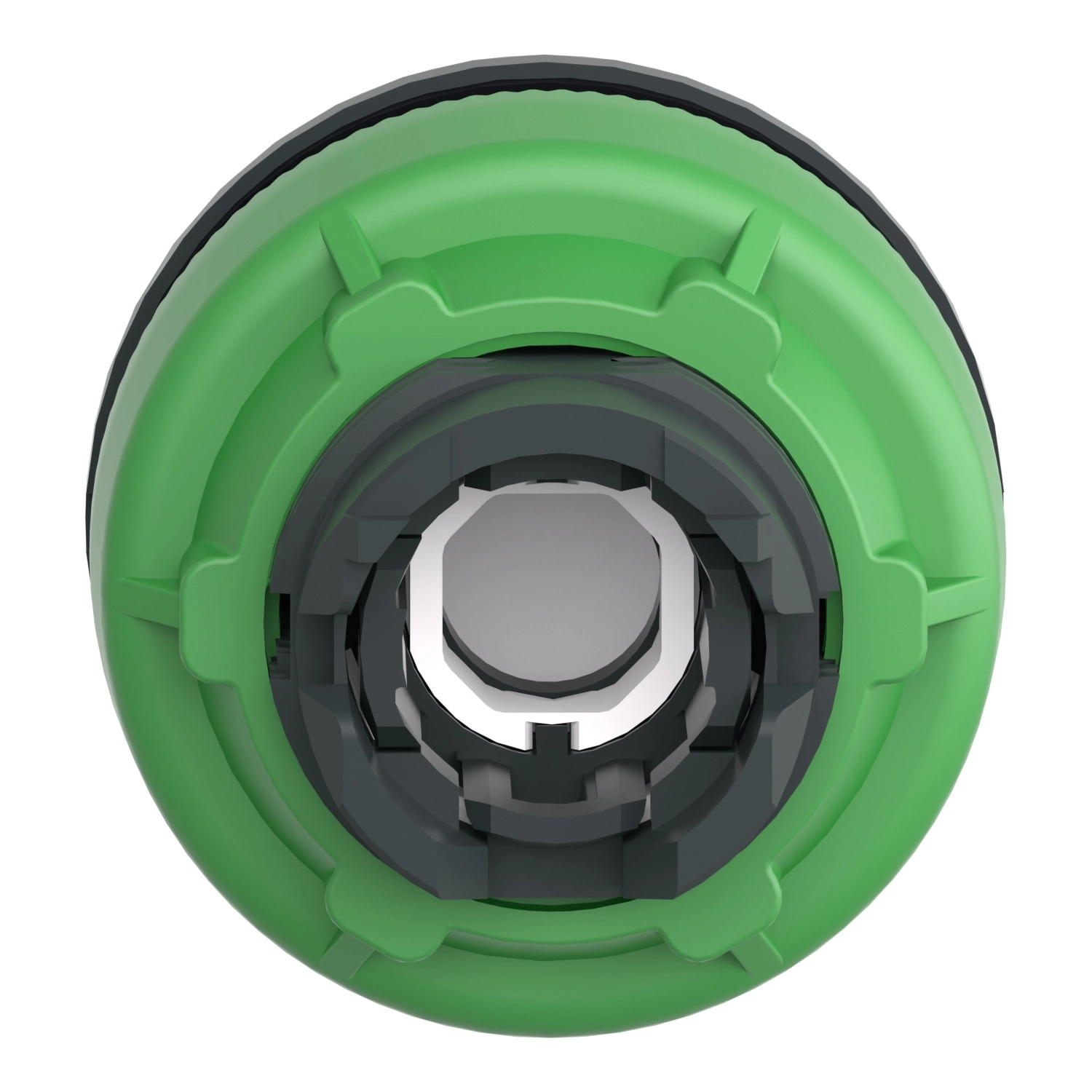

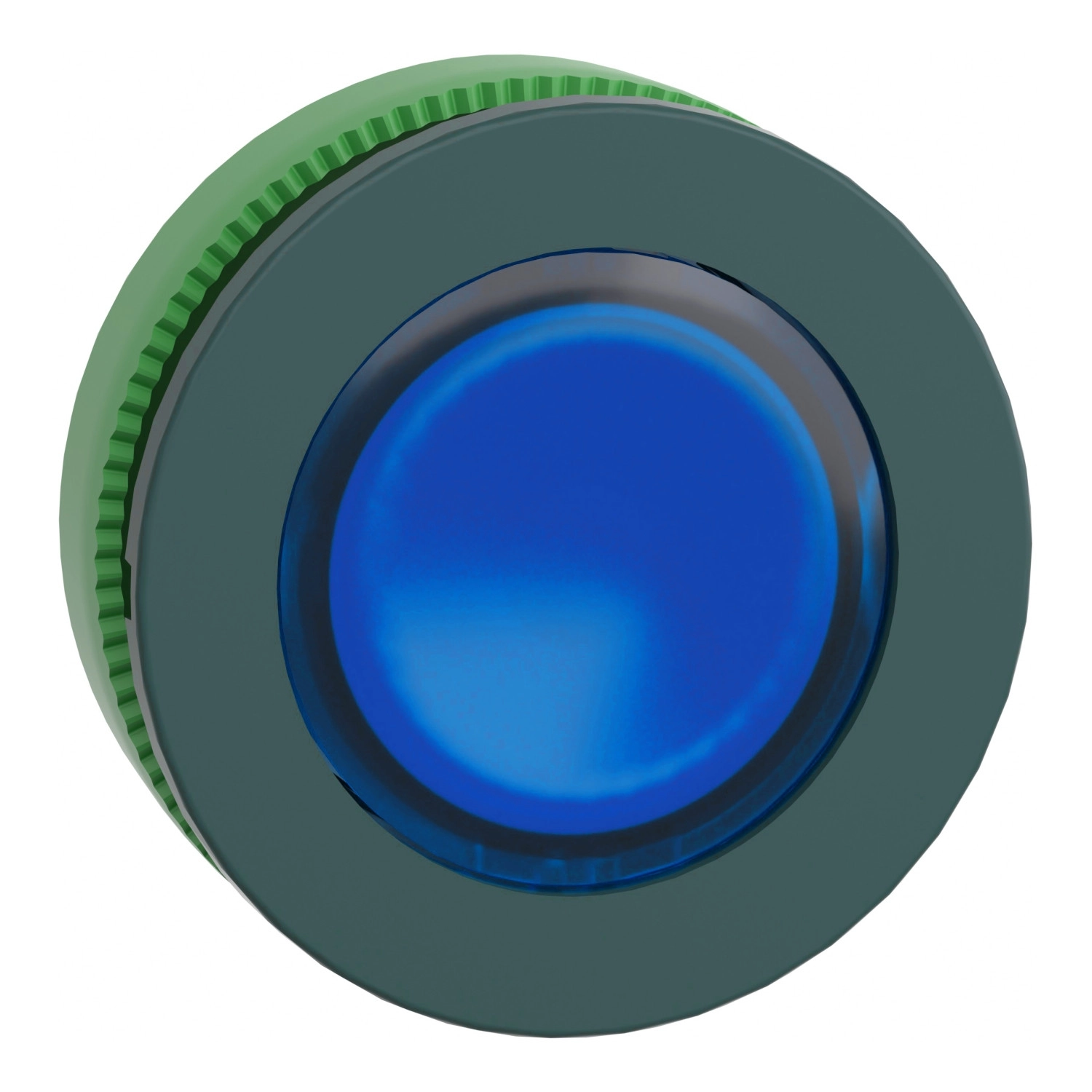

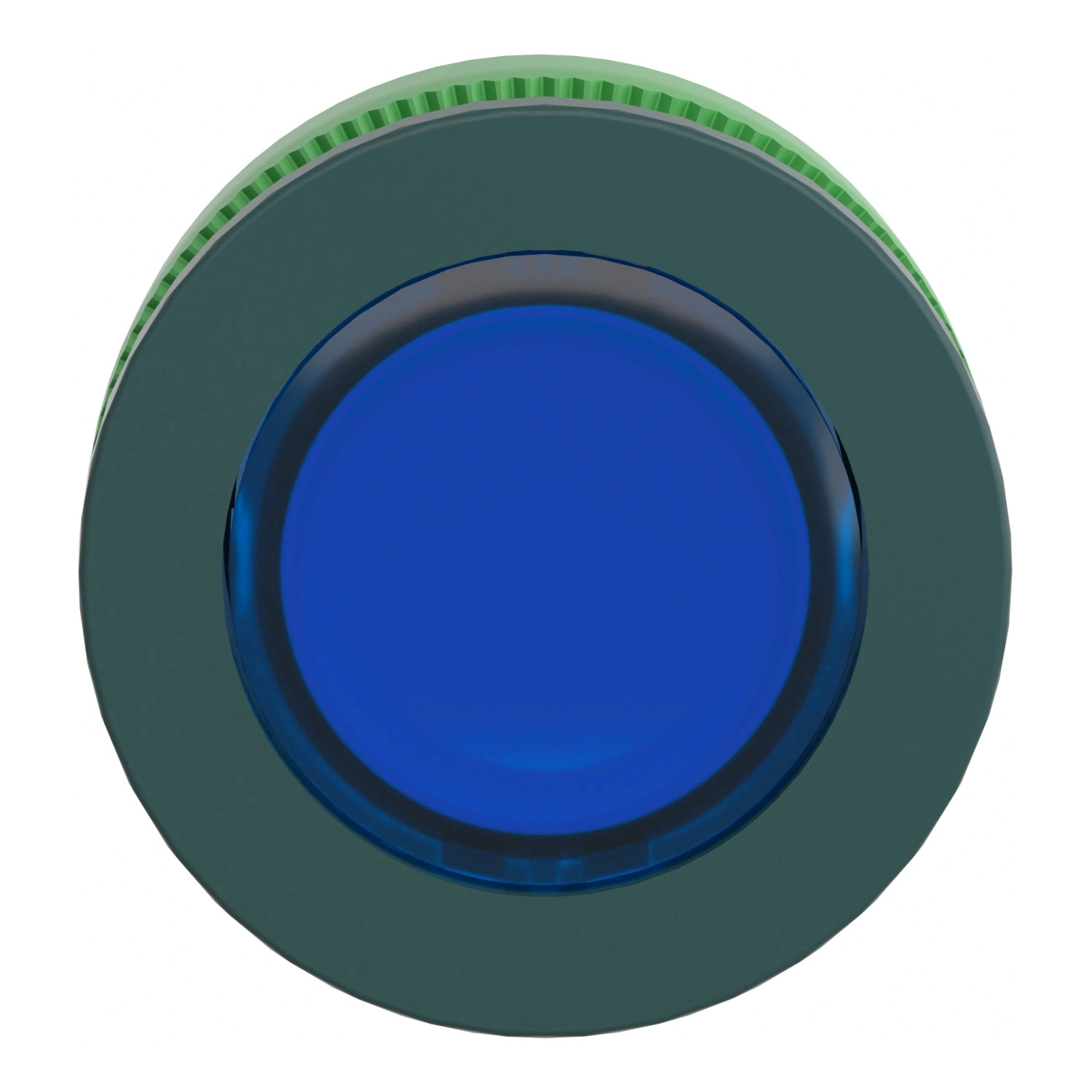

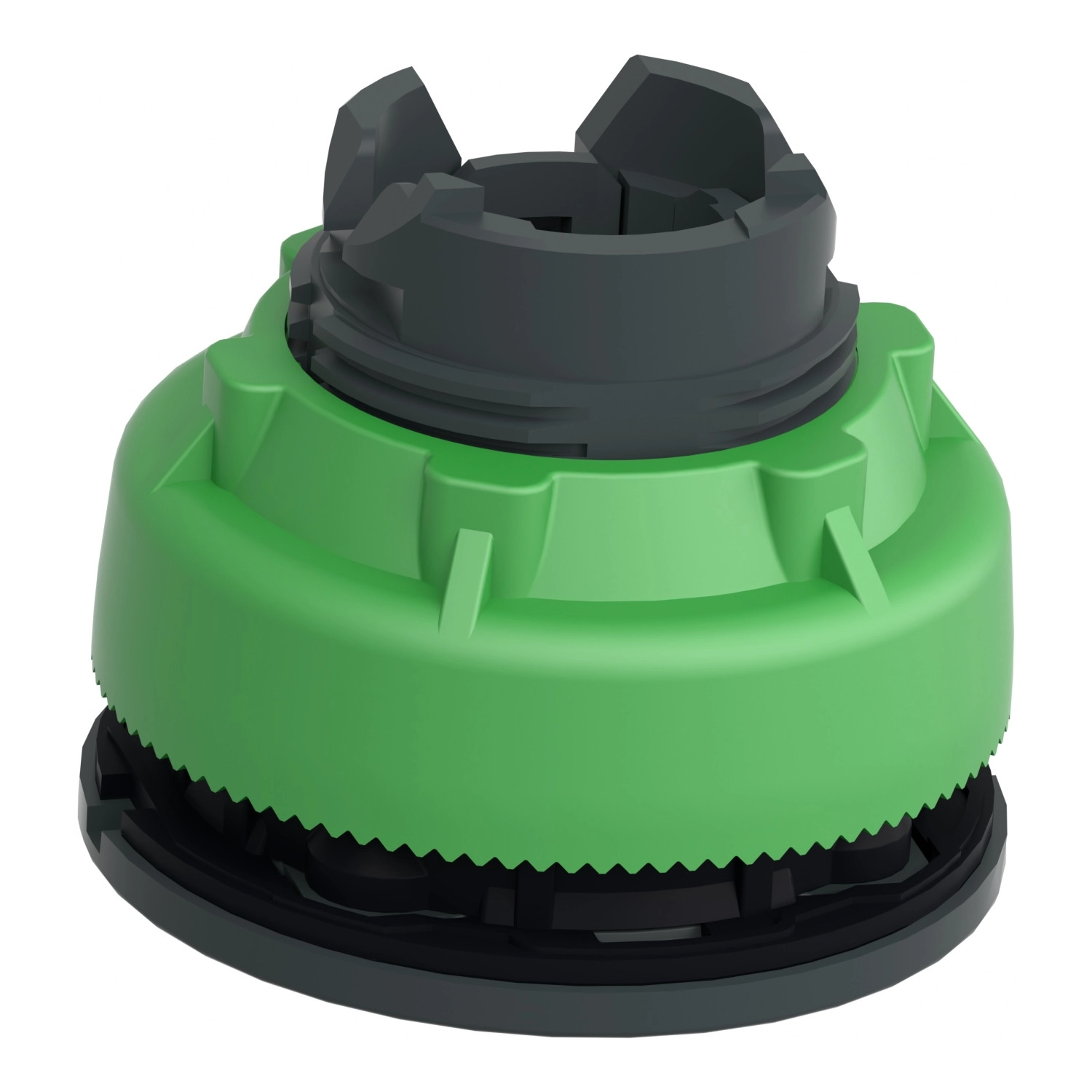

A Schneider Electric Harmony XB5 sorozatú ZB5FH063 típusú világító nyomógomb fej egy kiváló minőségű ipari vezérlőelem, amely számos ipari és kereskedelmi alkalmazásban használható. Ez a kék színű, süllyesztett műanyag nyomógomb fej a Harmony XB5 sorozat részét képezi, és különösen megbízható működést biztosít akár szélsőséges környezeti feltételek mellett is.
A ZB5FH063 nyomógomb fej push-push (nyomó-nyomó) működési elvvel rendelkezik, ami azt jelenti, hogy az első nyomásra aktiválódik, majd a második nyomásra kikapcsol. A jelöletlen, kék színű kivitel lehetőséget ad egyedi jelölés vagy feliratozás elhelyezésére, így rugalmasan alkalmazható különböző vezérlési feladatok megvalósítására. A termék univerzális LED blokkokkal kompatibilis, így lehetővé teszi a világítási funkciók egyszerű integrálását. Az áttekinthető, 30 mm-es szerelési átmérővel rendelkező nyomógomb fej ideális választás kapcsolószekrények, gépek és berendezések kezelőfelületére.
A termék műszaki paramétereit tekintve kiemelkedő tartóssággal és megbízhatósággal rendelkezik. A mechanikai élettartama 500000 kapcsolási ciklus, ami hosszú távú, problémamentes használatot biztosít még intenzív igénybevétel mellett is. A sötétszürke műanyag előlappal és kék színű nyomógomb felülettel rendelkező nyomógombfej a Harmony XB5 sorozat esztétikus és egységes megjelenését biztosítja a teljes vezérlőfelületen. Az IP védettségi szintje figyelemreméltóan magas: IP66, IP67, IP69 és IP69K fokozatoknak is megfelel, ami kiemelkedő por- és vízvédelmet jelent a termék számára. Ez lehetővé teszi a használatát olyan környezetben is, ahol nagynyomású vízsugárral történő tisztítás szükséges (7000000 Pa 55 °C-on, 0,1 m távolságból).
A ZB5FH063 számos nemzetközi szabványnak megfelel, többek között az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványoknak. Rendelkezik UL listed és CSA tanúsítványokkal is. A termék kiváló ütés- és rezgésállósággal bír, különböző szabványok szerint tesztelve: 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms) és 25 gn (időtartam = 6 ms) ütésállóság, valamint 5 gn (f = 10...500 Hz) és 2 mm csúcstól csúcsig (f = 2...10 Hz) rezgésállóság. A termék működési hőmérséklet-tartománya -40...70 °C, ami lehetővé teszi a használatát szélsőséges hőmérsékleti viszonyok között is. A ZB5FH063 különböző elektromos konfiguriációkban használható: C11, C15, SF1 és C9 kódoknak megfelelően, változatos kapcsolási feladatok megvalósítására alkalmas, akár három kontaktusig terjedően.
Schneider Electric Harmony XB5 - ZB5FH063 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, kék, nyomó - nyomó műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Rövid terméknév: ZB5F
Kompatibilitás: Univerzális LED blokk
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett beépítésű
Kapcsolóegység típusa: Kerek
Működtető mechanizmus: Nyomó-nyomó
Működtető profil: Kék, süllyesztett, jelöletlen
Kiegészítő adatok
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: C11 max. 3 érintkező esetén, előlapra szerelhető egyes blokkok használatakor
Elektromos összeállítási kód: C15 max. 1 érintkező esetén, előlapra szerelhető egyes blokkok használatakor
Elektromos összeállítási kód: SF1 max. 3 érintkező esetén, előlapra szerelhető egyes blokkok használatakor
Elektromos összeállítási kód: C9 max. 3 érintkező esetén, előlapra szerelhető egyes blokkok használatakor
Környezeti paraméterek
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP védettségi fokozat: IP69 az IEC 60529 szerint
IP védettségi fokozat: IP69K az ISO 20653 szerint
Típus: 13 az UL 50 E szerint
Típus: 12 az UL 50 E szerint
Típus: 4 az UL 50 E szerint
Típus: 4X az UL 50 E szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Mechanikai ellenállóképesség
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 25 gn (időtartam = 6 ms) 1000 ütés tengelyenként az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Rezgésállóság: 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Beépítés és csatlakoztatás
Szorítóvastagság: 1-6 mm / 0,04-0,24 hüvelyk
Panel kivágás átmérője: Ø30,75 mm javasolt (Ø30,5 mm +0,5/0)
