A Schneider Electric Harmony XB5 sorozat ZB5FH043 típusú világító nyomógomb fej egy kiemelkedően modern és praktikus vezérlőelem, amely ipari és kereskedelmi rendszerek működtetésében egyaránt kiváló választás. A termék kifejezetten úgy lett kialakítva, hogy hosszú élettartamú, megbízható működést biztosítson még a legigényesebb környezetekben is.

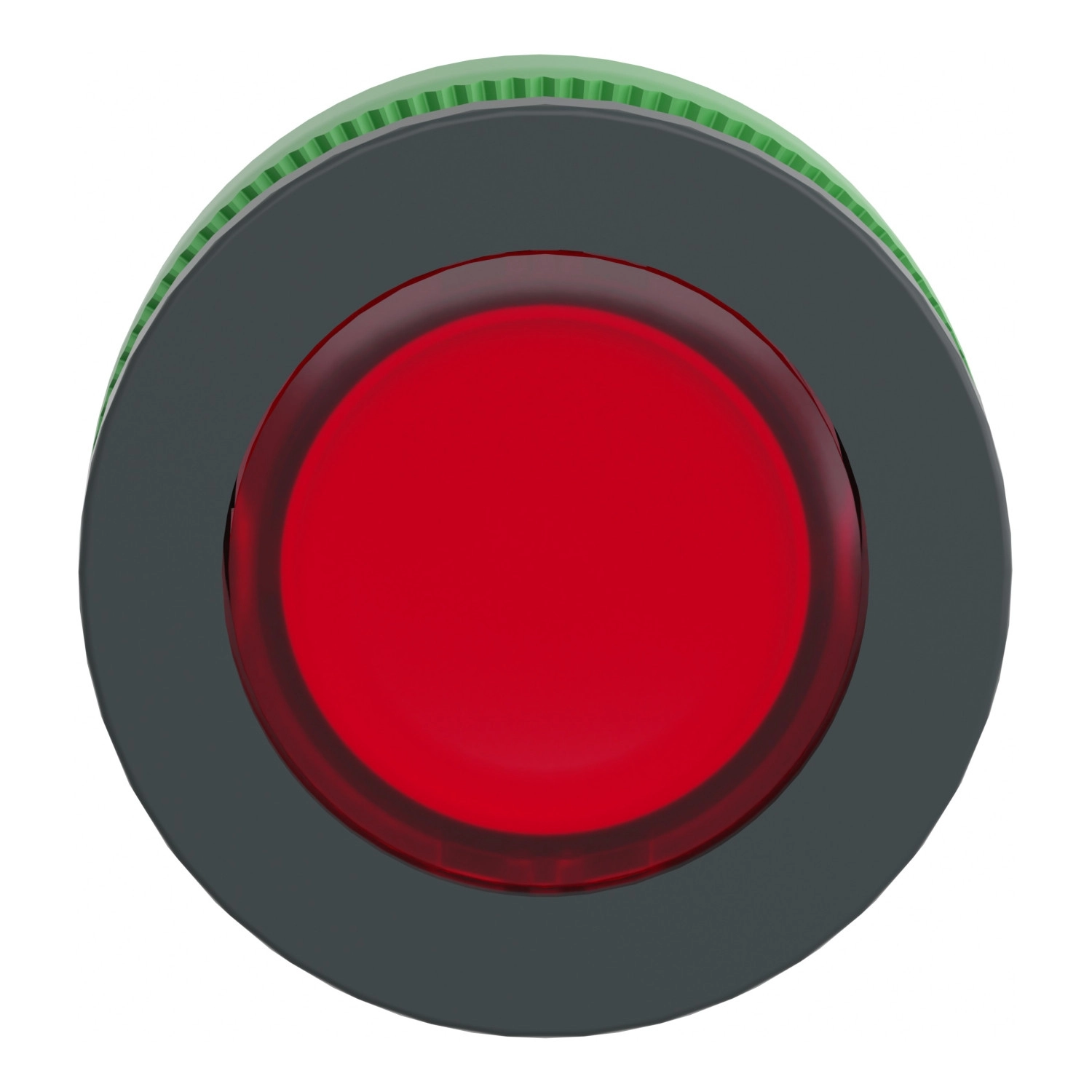

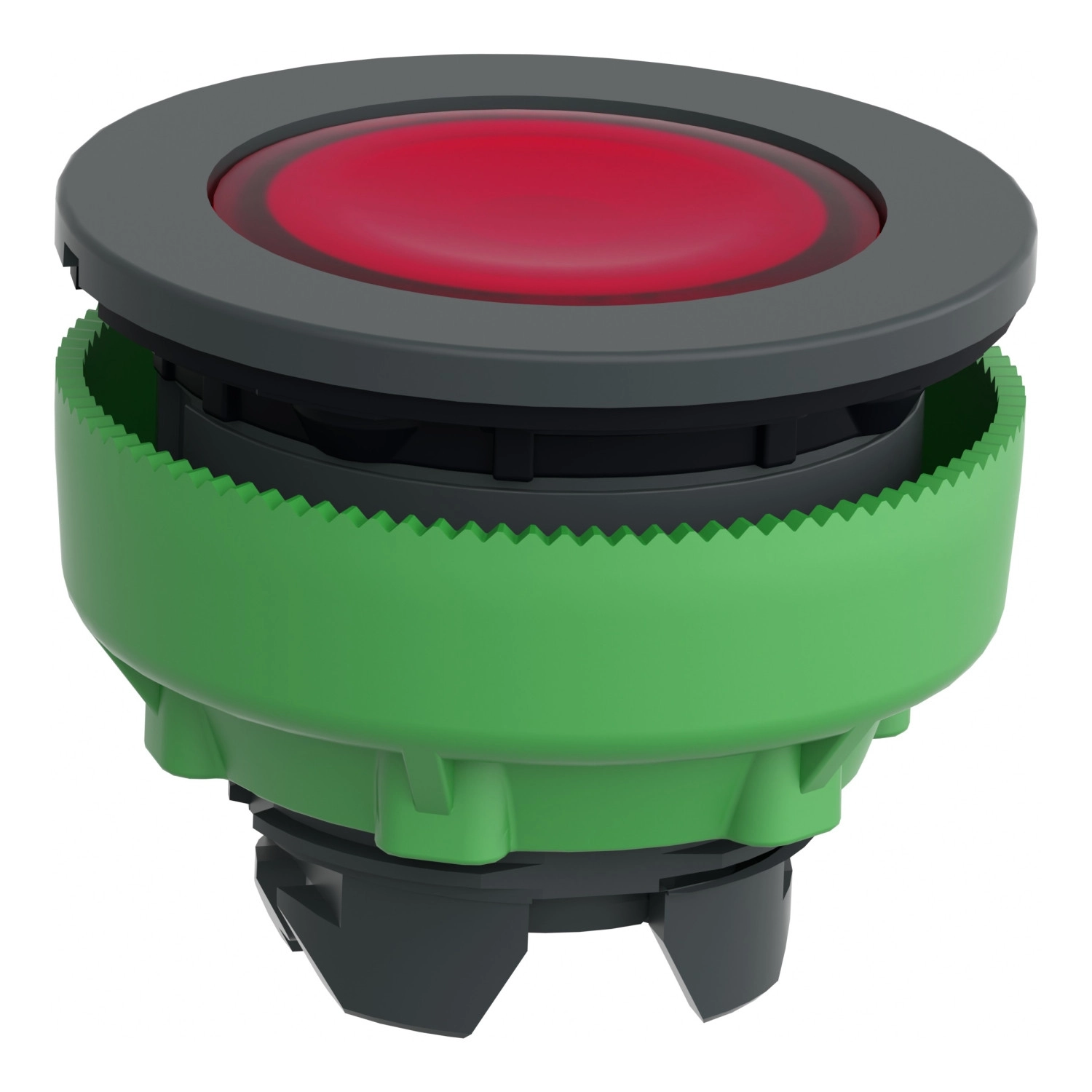

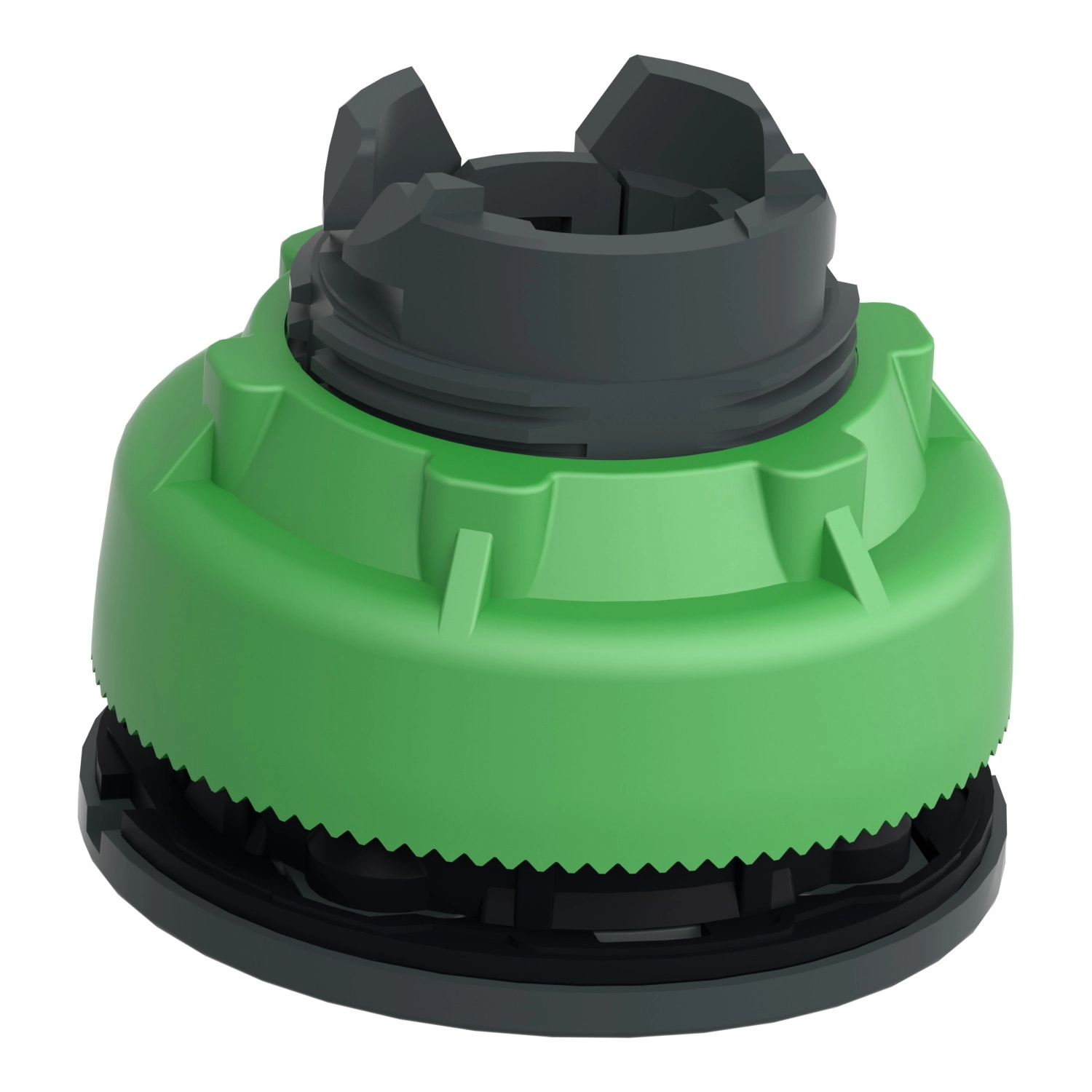

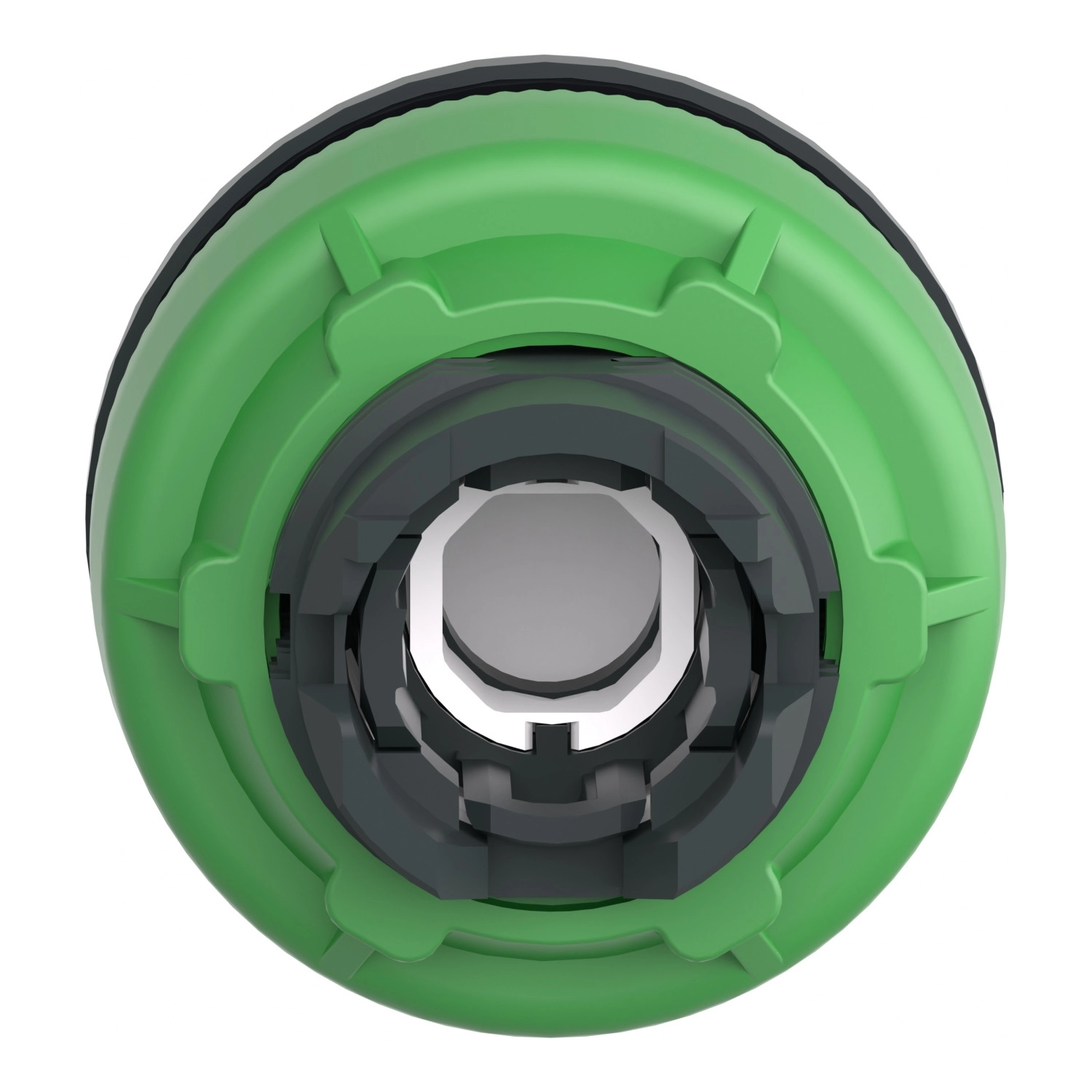

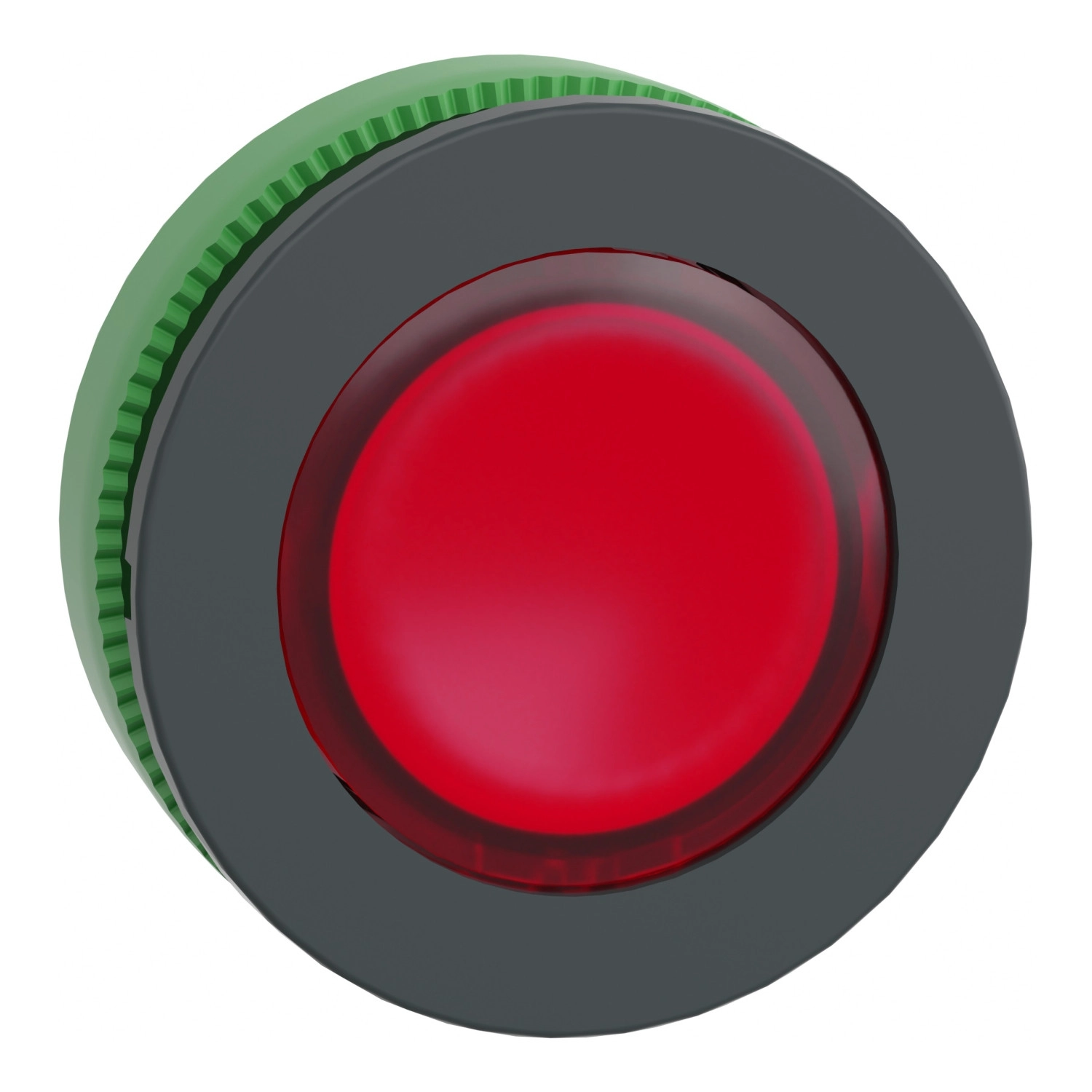

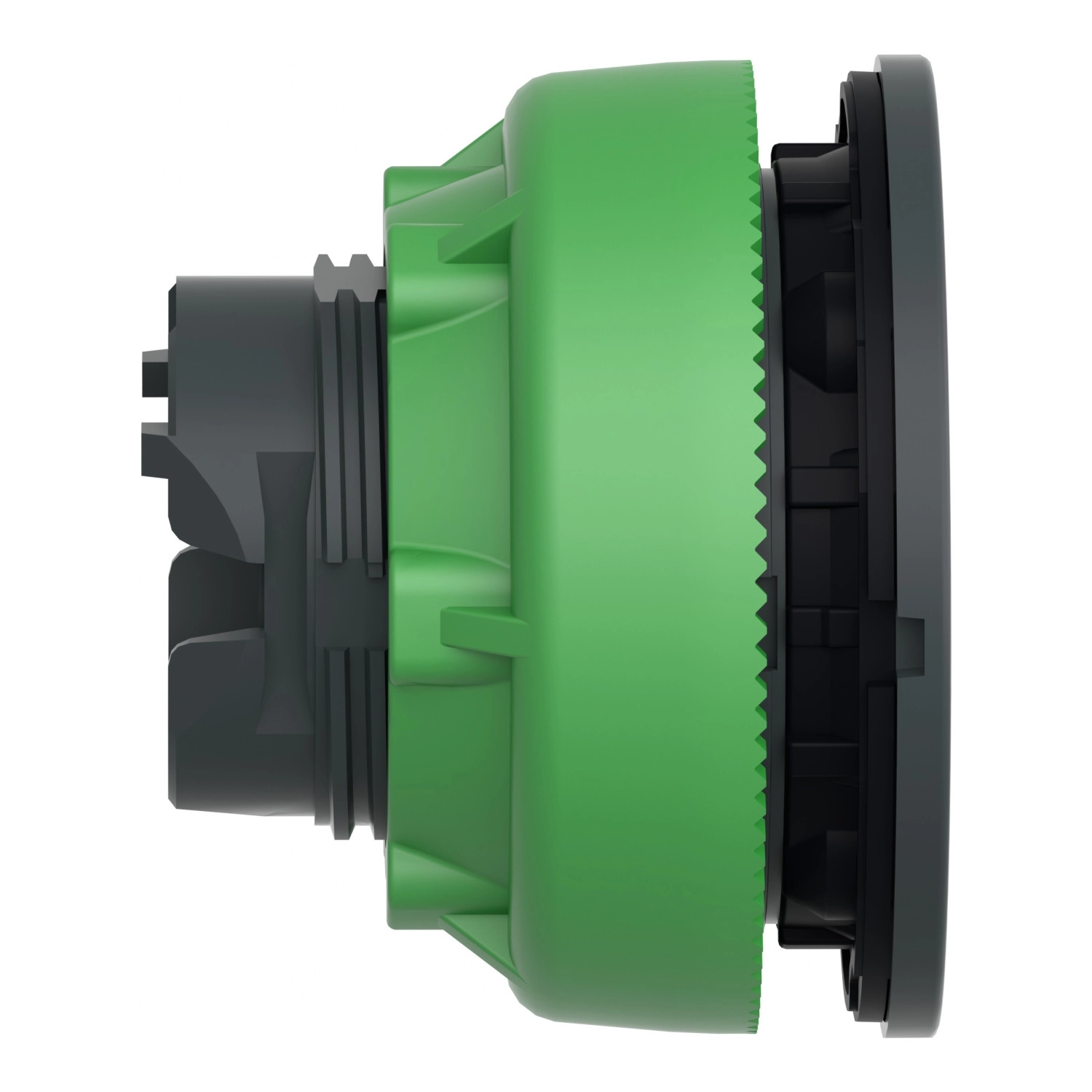

A ZB5FH043 nyomógomb fej piros színű, panelbe süllyeszthető kivitelű, jelöletlen felülettel rendelkezik. A 30 mm-es szabványos beépítési átmérőnek köszönhetően könnyen integrálható a legtöbb kapcsolópanelbe. A termék különlegessége, hogy Universal LED világítással kompatibilis, így rugalmas világítási megoldásokat tesz lehetővé. A nyomógomb működési mechanizmusa push-push típusú, ami azt jelenti, hogy első megnyomásra benyomva marad, majd ismételt megnyomásra kiold - ideális választás olyan alkalmazásokhoz, ahol kétállapotú vezérlésre van szükség.
A Harmony XB5 sorozat ezen tagja rendkívül robusztus kialakítással rendelkezik. A sötétszürke műanyag keret és a piros nyomófelület harmonikus kombinációja nem csak esztétikus, de funkcionális is. A nyomógomb fej IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik az IEC és ISO szabványok szerint, ami azt jelenti, hogy teljes por elleni védelmet és erős vízsugár, illetve nagynyomású mosás elleni védelmet is biztosít. Ez különösen hasznos olyan környezetekben, ahol a berendezések rendszeres tisztítása szükséges, mint például az élelmiszeriparban vagy más szigorú higiéniai követelményeket támasztó ágazatokban. Az UL besorolás szerint Type 4, 4X, 12 és 13 védettséggel rendelkezik, ami tovább erősíti a termék sokoldalú alkalmazhatóságát.
Technikai szempontból a ZB5FH043 lenyűgöző paraméterekkel büszkélkedhet. Mechanikai élettartama 500.000 ciklus, ami kimagasló érték a kategóriájában. Az IK03 besorolás megfelelő védelmet nyújt mechanikai behatások ellen. A termék különböző elektromos összeállítási kódokkal kompatibilis, mint a C11, C15, SF1 és C9, ami maximális rugalmasságot biztosít a különböző kapcsolási sémákhoz. A Schneider Electric Harmony XB5 ZB5FH043 nyomógomb fej kiállta a legszigorúbb vizsgálatokat is: 30 gn és 50 gn gyorsulású féltengely szinuszos ütésvizsgálatot, valamint 25 gn-es, 1000 ütésre vonatkozó tesztet az IEC 60068-2-27 szabvány szerint. Rezgésállósága szintén figyelemre méltó: 5 gn (f= 10...500 Hz) és 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 alapján. A termék -40...70 °C üzemi és tárolási hőmérséklet-tartományban használható, ami rendkívül széles alkalmazási lehetőséget biztosít különböző környezeti feltételek mellett. A beépítési vastagság 1-6 mm között lehet, így különböző vastagságú panelekbe szerelhető.
Schneider Electric Harmony XB5 - ZB5FH043 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, piros, nyomó - nyomó műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Rövid terméknév: ZB5F
Kompatibilitás: Universal LED
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Működtető típusa: Push-push
Működtető profil: Piros, süllyesztett, jelöletlen
Mechanikai adatok
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Mechanikai élettartam: 500000 ciklus
Befogási vastagság: 1-6 mm
Elektromos összeállítás kód
C11 - max. 3 érintkező egyes blokkok használatával előlapi szerelésben
C15 - max. 1 érintkező egyes blokkok használatával előlapi szerelésben
SF1 - max. 3 érintkező egyes blokkok használatával előlapi szerelésben
C9 - max. 3 érintkező egyes blokkok használatával előlapi szerelésben
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet-tartomány: -40...70 °C
Üzemi hőmérséklet-tartomány: -40...70 °C
Túlfeszültség kategória: II. osztály (IEC 60536 szerint)
Védettségi szint
IP védettségi fokozat: IP66, IP67, IP69 (IEC 60529 szerint), IP69K (ISO 20653 szerint)
UL védettség: Type 13, Type 12, Type 4, Type 4X (UL 50 E szerint)
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, 0,1 m távolságból
IK ütésállóság: IK03 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Mechanikai ellenállóképesség
Ütésállóság: 30 gn (időtartam = 18 ms) féltengely szinuszos gyorsulás (IEC 60068-2-27)
50 gn (időtartam = 11 ms) féltengely szinuszos gyorsulás (IEC 60068-2-27)
25 gn (időtartam = 6 ms) tengelyenként 1000 ütés (IEC 60068-2-27)
Rezgésállóság: 5 gn (f= 10...500 Hz) (IEC 60068-2-6)
2 mm csúcstól csúcsig (f= 2...10 Hz) (IEC 60068-2-6)
