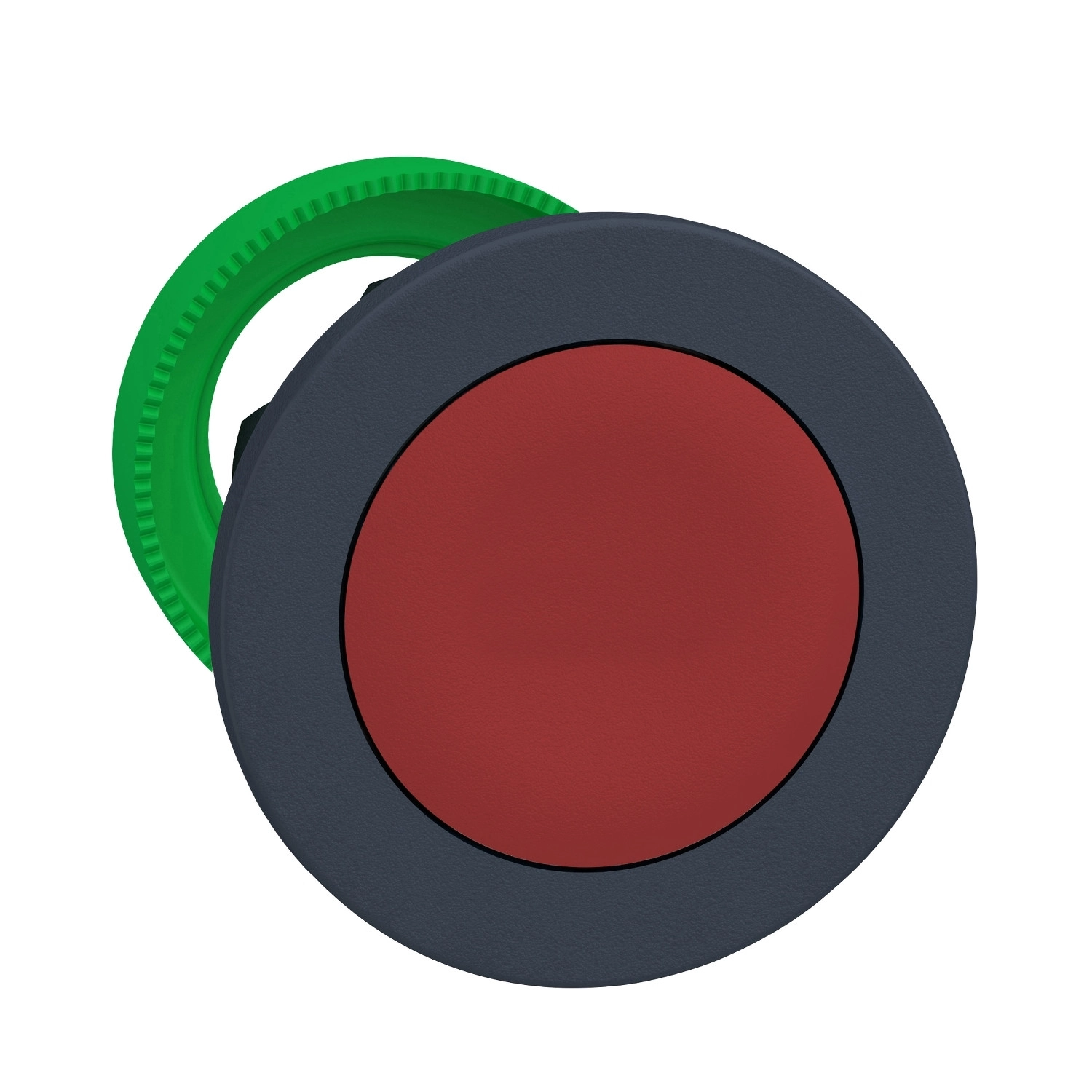

A Schneider Electric Harmony XB5 sorozatú ZB5FH04 panelbe süllyesztett nyomógomb fej a megbízható ipari automatizálási megoldások egyik alapelemét képezi. Ez a nem világító nyomógomb fej kompakt kialakítású, piros színű, jelöletlen kezelőfelülettel, amely tökéletesen illeszkedik a modern vezérlőpanelekbe és ipari környezetekbe.
A ZB5FH04 típusú nyomógombfej a Harmony XB5 termékcsalád része, amely világszerte elismert minőségéről és megbízhatóságáról. A nyomógomb push-push működtetési elvet követ, ami azt jelenti, hogy az első nyomásra aktiválódik, a második nyomásra pedig visszaáll alaphelyzetbe. A kezelőfej sötétszürke műanyag keretbe van foglalva, ami nemcsak esztétikus megjelenést biztosít, hanem ellenáll a különböző ipari környezetekben előforduló fizikai behatásoknak is. A termék 30,5 mm-es szerelési átmérővel rendelkezik, így könnyen beépíthető szabványos kezelőpanel-kivágásokba.
Műszaki szempontból a ZB5FH04 nyomógomb kiemelkedő paraméterekkel rendelkezik. Az IP védettségi szint tekintetében rendkívül sokoldalú, hiszen IP66, IP67, IP69 és IP69K védettséggel is bír, ami azt jelenti, hogy teljesen por- és vízzáró, sőt, még a nagy nyomású és magas hőmérsékletű vízsugárnak is ellenáll (akár 7000000 Pa nyomás 55°C-on, 0,1 méter távolságból). Ütésállósága IK03 besorolású az IEC 50102 szabvány szerint. A termék különböző környezeti feltételek mellett is megbízhatóan működik, hiszen működési hőmérséklet-tartománya -40°C-től +70°C-ig terjed. Mechanikai élettartama lenyűgöző, 500000 működési ciklus, ami hosszú távú, megbízható teljesítményt garantál még a legmostohább ipari körülmények között is.
A ZB5FH04 nyomógomb kompatibilis különféle kapcsolóelemekkel, például a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ típusokkal, ami nagy rugalmasságot biztosít a rendszertervezés során. Elektromos összeállítási kódjai - C11, C15, SF1, C9 - különböző érintkezőblokk-konfigurációkat tesznek lehetővé, ami tovább növeli a termék sokoldalúságát. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásokat, valamint rendelkezik UL és CSA tanúsítvánnyal is. A rezgésállósága is figyelemre méltó: 5 gn (f= 10...500 Hz) és 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén, valamint 25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB5 - ZB5FH04 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, piros, nyomó - nyomó műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB5
Terméktípus: Nem világító nyomógomb fej
Rövid terméknév: ZB5F
Kompatibilis termékek: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kivitel
Kezelőszerv alakja: Kerek
Kezelőszerv típusa: nyomó-nyomó
Kezelőszerv kialakítása: Piros, jelöletlen, süllyesztett
Műszaki paraméterek
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Mechanikai élettartam: 500000 ciklus
Elektromos konfigurációs kód: C11 <3 kontaktushoz elöl szerelt egyes blokkok használatával
C15 <1 kontaktushoz elöl szerelt egyes blokkok használatával
SF1 <3 kontaktushoz elöl szerelt egyes blokkok használatával
C9 <3 kontaktushoz elöl szerelt egyes blokkok használatával
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség-védelmi kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettség: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok: UL listed
CSA
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
