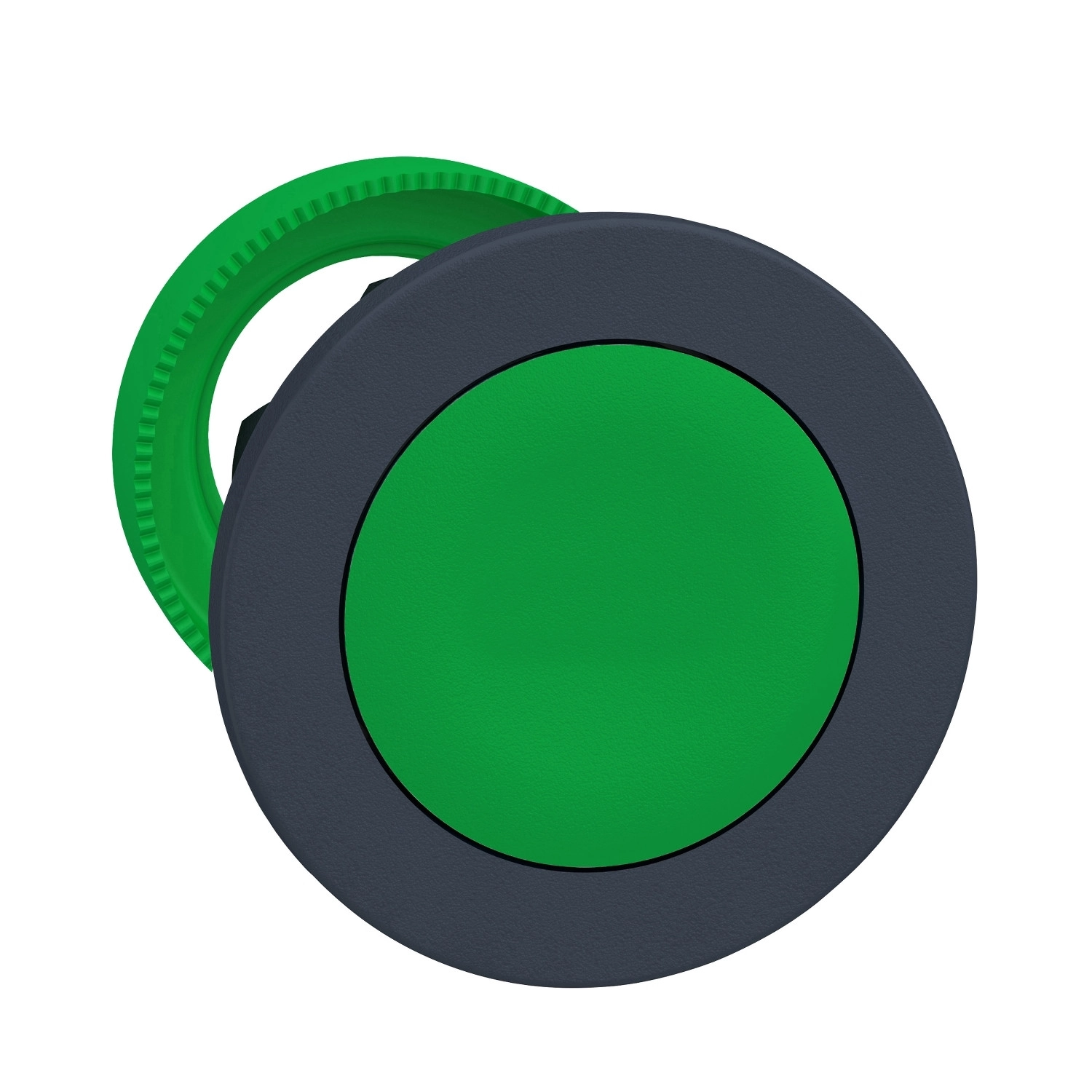

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FH03 egy prémium minőségű nyomógombfej, amely ipari környezetben és vezérlőpaneleken történő alkalmazásra lett tervezve. Ez a nem világító típusú, zöld színű nyomógombfej professzionális megjelenést kölcsönöz a kapcsolószekrényeknek és vezérlőpultoknak, miközben kiváló funkcionalitást biztosít a mindennapi használat során.
A ZB5FH03 nyomógombfej kiemelkedő jellemzője a beépített, süllyesztett (flush mounted) kialakítás, amely elegáns megjelenést biztosít, valamint a push-push működési mód, amely lehetővé teszi a gomb megnyomással történő aktiválását és deaktiválását is. A sötétszürke műanyag keretbe foglalt, zöld, jelölés nélküli nyomógomb felület könnyen azonosítható a kezelők számára, ami növeli a berendezés használatának ergonómiáját és biztonságát. A termék 30,5 mm-es szerelési átmérővel rendelkezik, így a szabványos kivágásokba könnyen beépíthető.
A ZB5FH03 nyomógombfej kivételes tartósságot kínál, amit az 500 000 ciklusos mechanikai élettartam is bizonyít. A termék kiemelkedő védelmi szinttel rendelkezik, amely megfelel az IP66, IP67, IP69 és IP69K szabványoknak, valamint az UL 50 E szerinti Type 4, 4X, 12 és 13 védelmi követelményeknek. Ez a magas szintű védelem lehetővé teszi a nyomógomb használatát még a legmostohább ipari körülmények között is, beleértve a nagy nyomású mosást (7000000 Pa 55°C-on), ami különösen az élelmiszeriparban és egyéb higiéniai szempontból kritikus területeken jelent előnyt. Az IK03 besorolás megfelelő ütésállóságot biztosít a mindennapi ipari használathoz.
A Schneider Electric ZB5FH03 nyomógombfej széles hőmérsékleti tartományban (-40°C és +70°C között) működőképes, ami lehetővé teszi a használatát extrém környezeti feltételek mellett is. A termék kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, lehetővé téve a rugalmas konfigurációt különböző alkalmazási területekhez. Az elektromos összeállítási kódok (C11, C15, SF1, C9) többféle érintkezőelrendezést tesznek lehetővé az előlapi szerelésű egyszeres blokkok használatával, így a termék sokféle vezérlési feladatra alkalmazható.
A nyomógombfej megfelel számos nemzetközi szabványnak, többek között az UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásainak, és rendelkezik UL és CSA tanúsítványokkal. A termék kiemelkedő rezgésállósággal (5 gn, f=10-500 Hz) és ütésállósággal (30 gn, időtartam=18 ms) rendelkezik, ami biztosítja a megbízható működést még vibráló környezetben is, például gépeken vagy mozgó berendezéseken történő alkalmazás esetén.
Schneider Electric Harmony XB5 - ZB5FH03 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, zöld, nyomó - nyomó műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Nem világító nyomógombfej
Eszköz rövid neve: ZB5F
Kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profil: Zöld süllyesztett, jelölés nélküli
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összetétel kód: C11 <3 kontaktushoz egyszeres blokkok használatával előlapi szerelésben
C15 <1 kontaktushoz egyszeres blokkok használatával előlapi szerelésben
SF1 <3 kontaktushoz egyszeres blokkok használatával előlapi szerelésben
C9 <3 kontaktushoz egyszeres blokkok használatával előlapi szerelésben
Környezet
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklet: -40...70 °C
Üzemi környezeti levegő hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védelmi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
JIS C8201-5-1
EN/IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Termék tanúsítványok: UL listed
CSA
Szerelés és méretek
Befogási vastagság: 1 - 6 mm / 0,04 - 0,24 in
Ajánlott panel kivágás: Ø30,75 mm (Ø30,5 +0,5/-0)
Minimális távolság több nyomógomb között: a = 40 mm, b = 40 mm csavaros vagy dugaszolható csatlakozásnál
a = 45 mm, b = 40 mm Faston csatlakozásnál
