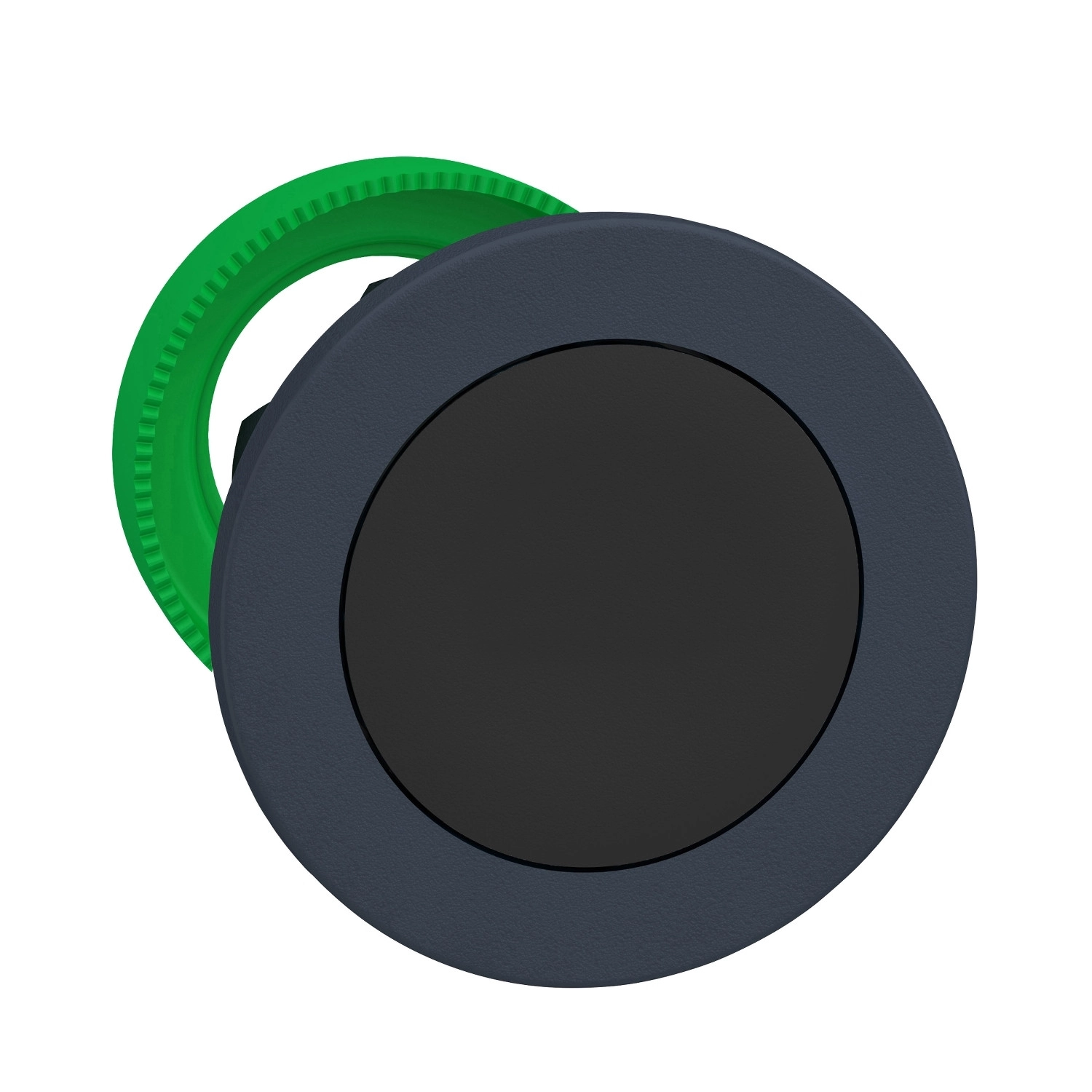

A Schneider Electric Harmony XB5 sorozatú ZB5FH02 termék egy kiváló minőségű, nem világító, fekete, süllyesztett nyomógomb fej, amely ipari automatizálási és vezérlési rendszerek számára nyújt megbízható és hosszú élettartamú megoldást. Ez a nyomógomb fej a népszerű Harmony XB5 családba tartozik, amely világszerte elismert robusztus kialakításáról és megbízhatóságáról.
A ZB5FH02 modell push-push működési elvű, ami azt jelenti, hogy az első megnyomásra rögzül, majd a második megnyomásra kiold. A fekete, jelölés nélküli, süllyesztett kivitel elegáns megjelenést biztosít, miközben védelmet nyújt a véletlen működtetés ellen. A nyomógomb fej sötétszürke műanyag keretbe van foglalva, amely tökéletesen illeszkedik a modern ipari környezetbe. A termék 30,5 mm-es szabványos szerelési átmérővel rendelkezik, így könnyen beépíthető a legtöbb vezérlőpanelbe.
A ZB5FH02 nyomógomb fej kimagasló védelmi tulajdonságokkal rendelkezik: IP66, IP67, IP69 és IP69K védettségi fokozatoknak felel meg az IEC 60529 és ISO 20653 szabványok szerint. Ez azt jelenti, hogy tökéletesen védett a por és a víz behatolása ellen, valamint nagy nyomású és magas hőmérsékletű vízsugár ellen is ellenáll (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). Az UL 50 E szabvány szerint Type 4, 4X, 12 és 13 besorolású, ami további bizonyítéka a termék sokoldalúságának és robusztusságának. Az IK03 ütésállósági fokozat biztosítja, hogy a termék ellenálljon a mechanikai behatásoknak.
A ZB5FH02 különösen ellenálló a szélsőséges környezeti körülményekkel szemben. Működési és tárolási hőmérséklet-tartománya -40°C és +70°C között van, ami lehetővé teszi a használatát szélsőséges klimatikus viszonyok között is. A termék TH védőkezeléssel van ellátva, ami tovább növeli az ellenállóképességét. A mechanikai tartóssága lenyűgöző: 500 000 működési ciklust garantál, ami hosszú élettartamot biztosít még intenzív használat mellett is.
A ZB5FH02 nyomógomb fej kompatibilis többféle elektromos összeállítással. Használható C11, C15, SF1 és C9 kódú konfigurációkban, amelyek különböző érintkezési lehetőségeket kínálnak: akár 3 érintkezős előlapi szerelésű blokkokkal vagy egy érintkezős előlapi szerelésű blokkokkal. A termék kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, így rugalmasan illeszthető a különböző alkalmazási igényekhez.
A Schneider Electric ZB5FH02 nyomógomb fej megfelel a legszigorúbb nemzetközi szabványoknak és rendelkezik UL és CSA tanúsítványokkal. A termék kiválóan alkalmas ipari környezetben, vezérlőpultokban, gépi interfészeken, gyártósorokon, valamint bármely olyan alkalmazásban, ahol megbízható, tartós és jól védett működtetőelemre van szükség. Az eszköz kiemelkedő rezgés- és ütésállósággal rendelkezik: akár 50 gn félszinusz hullám gyorsulás esetén is működőképes marad, valamint 5 gn frekvenciatartományban (10-500 Hz) is stabil működést garantál.
Schneider Electric Harmony XB5 - ZB5FH02 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, fekete, nyomó - nyomó műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5F
Kompatibilis termékek: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített süllyesztett
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Fekete süllyesztett, jelölés nélküli
Kiegészítő jellemzők
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: C11 <3 érintkezőhöz előlapi szerelésű egyedi blokkok használatával
C15 <1 érintkezőhöz előlapi szerelésű egyedi blokkok használatával
SF1 <3 érintkezőhöz előlapi szerelésű egyedi blokkok használatával
C9 <3 érintkezőhöz előlapi szerelésű egyedi blokkok használatával
Környezet
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat
IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védelmi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Ütésállóság és rezgésállóság
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Méretrajzok
Befogási vastagság: 1-6 mm
