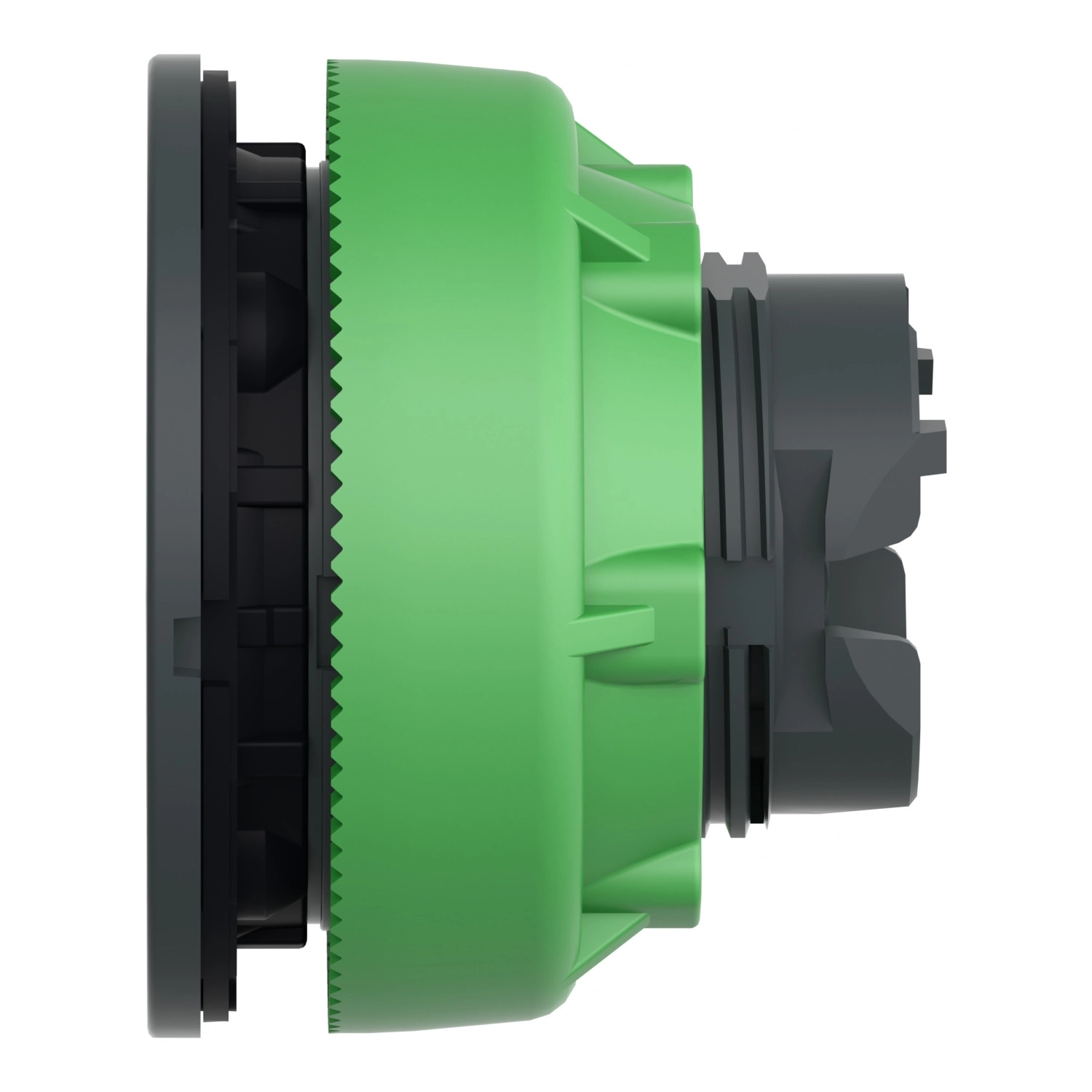

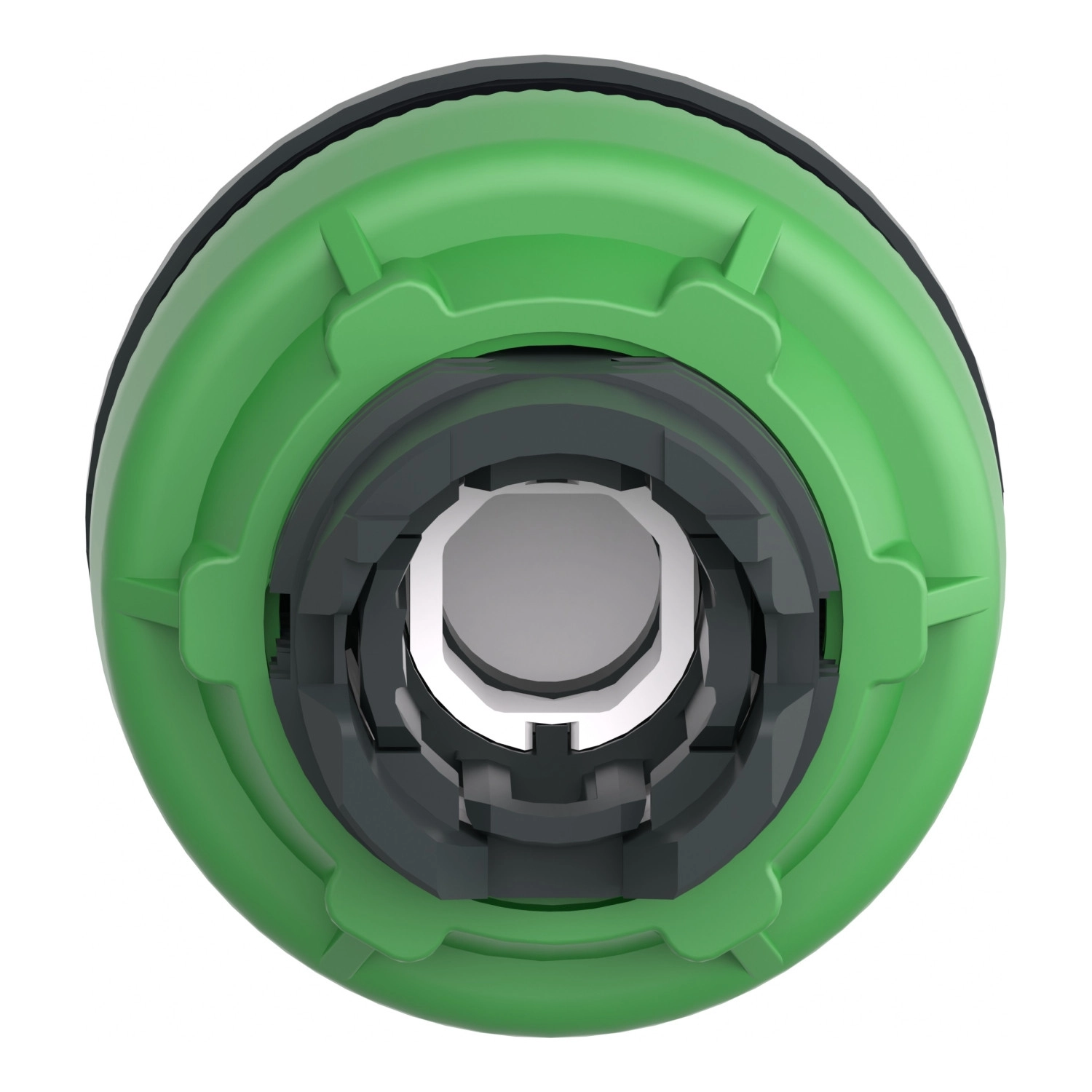

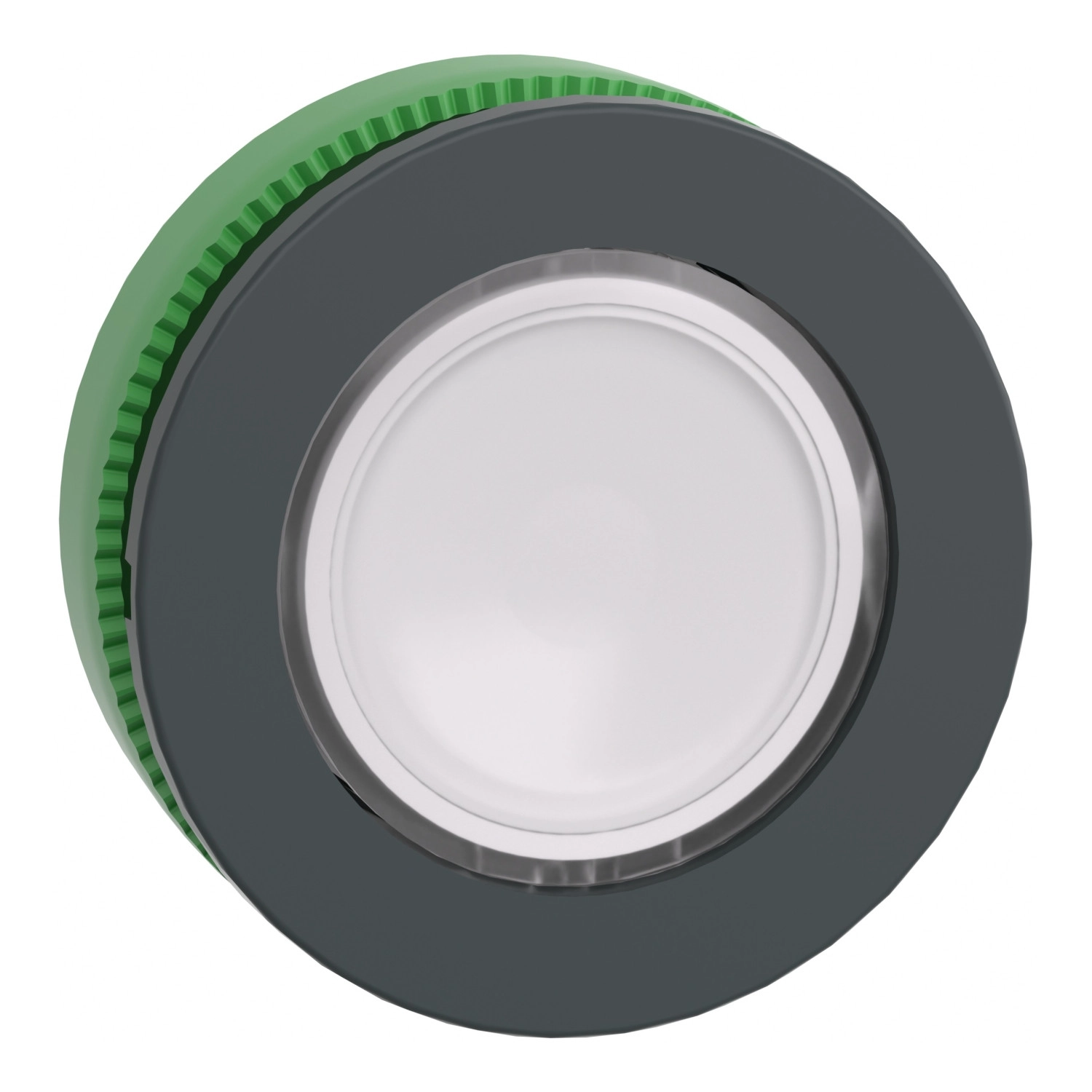

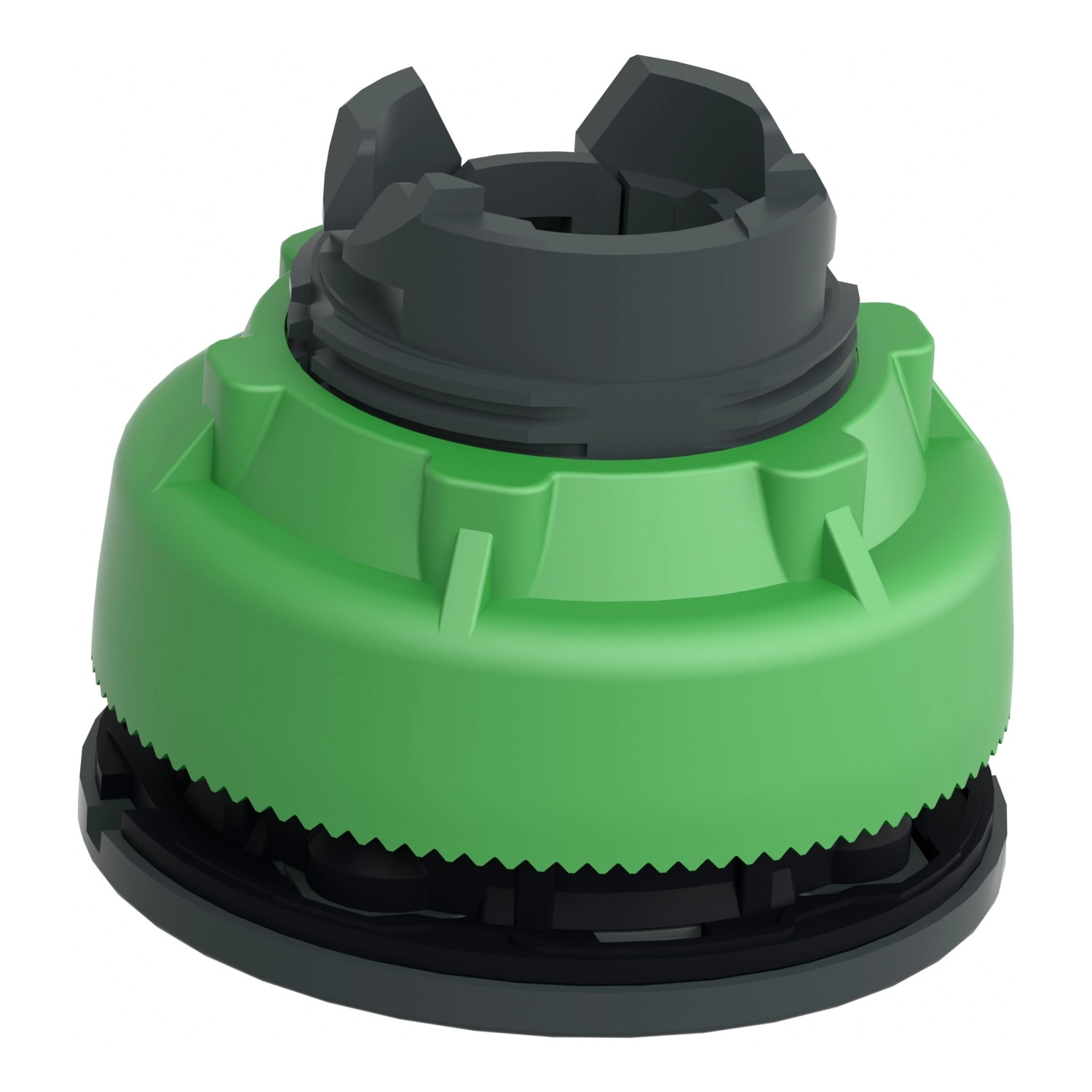

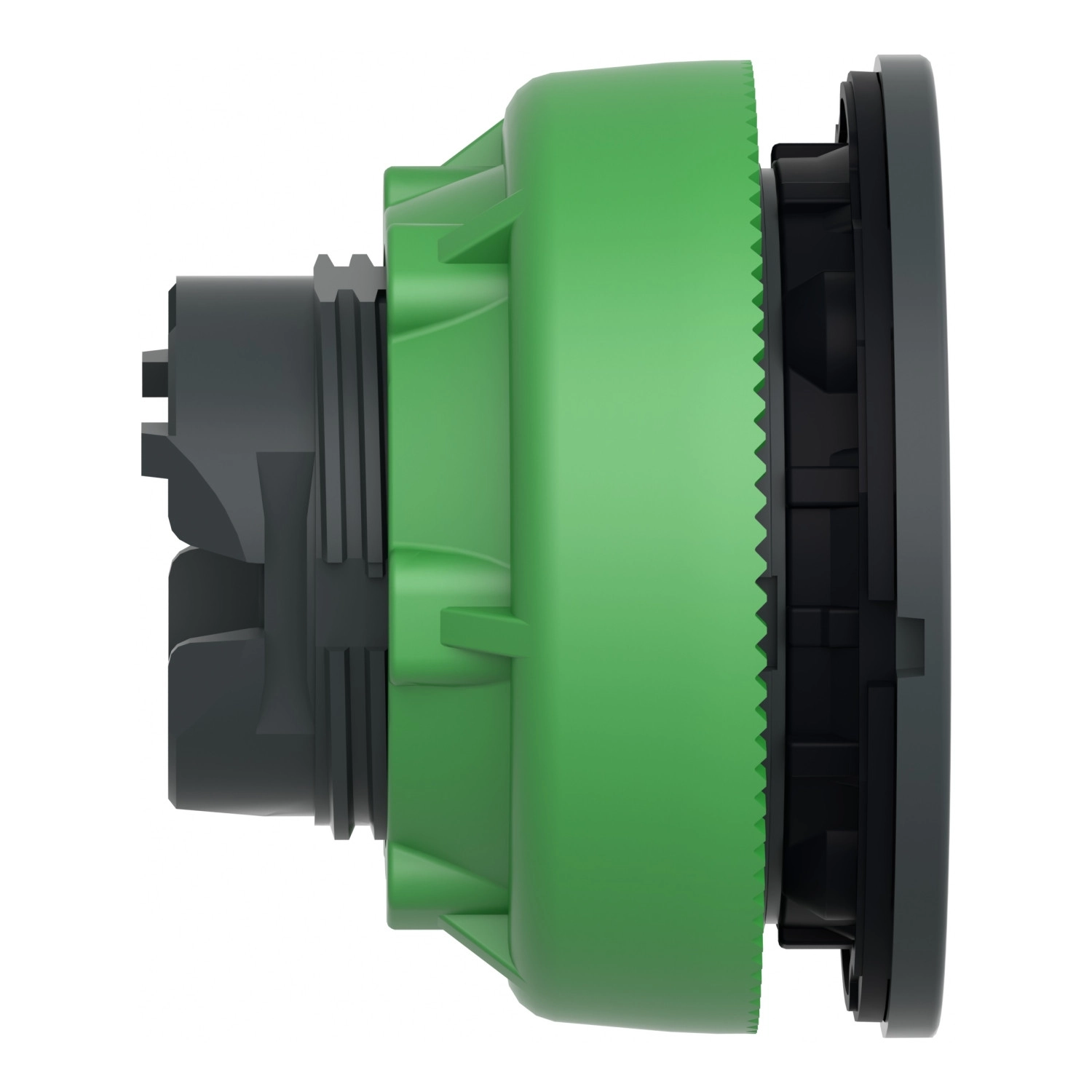

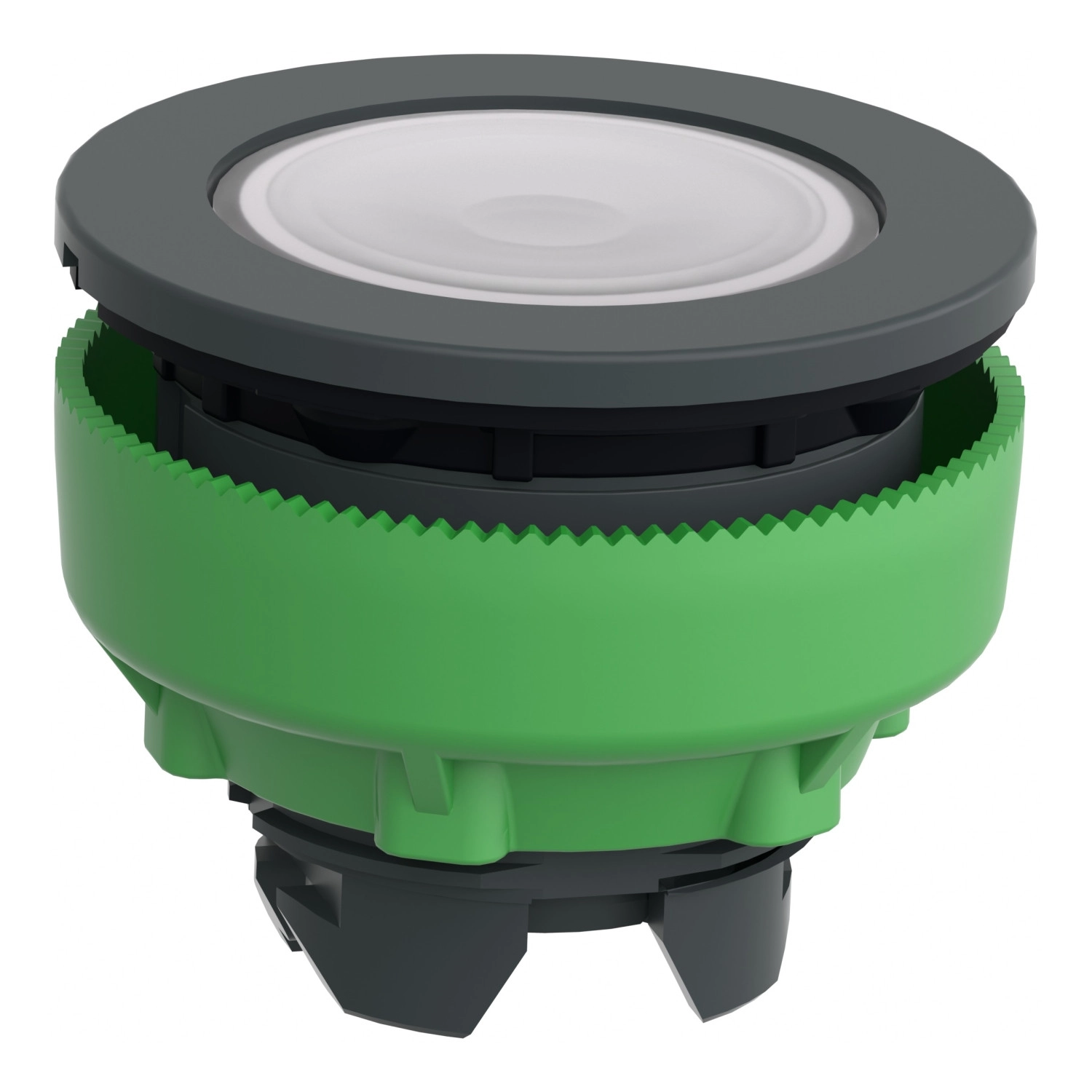

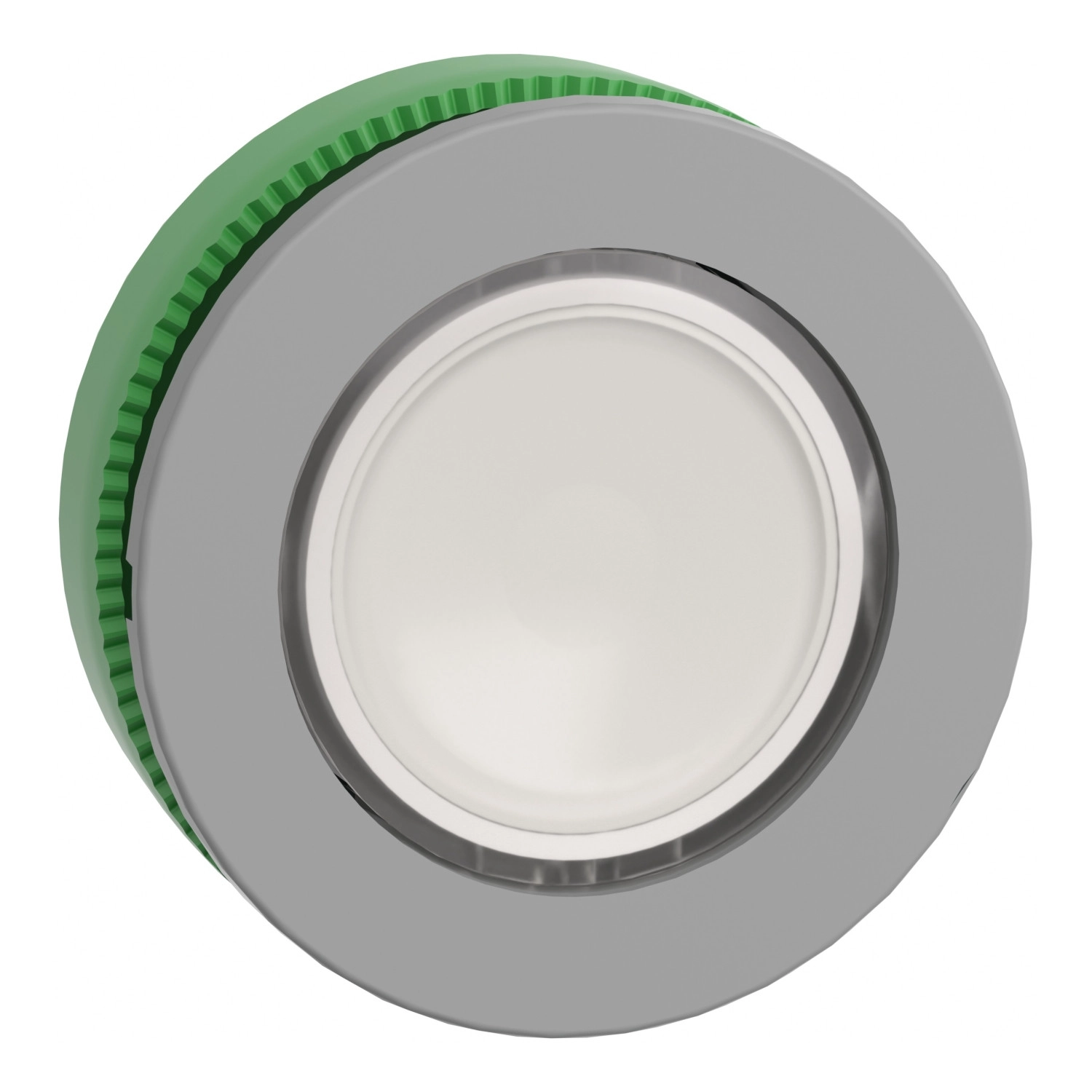

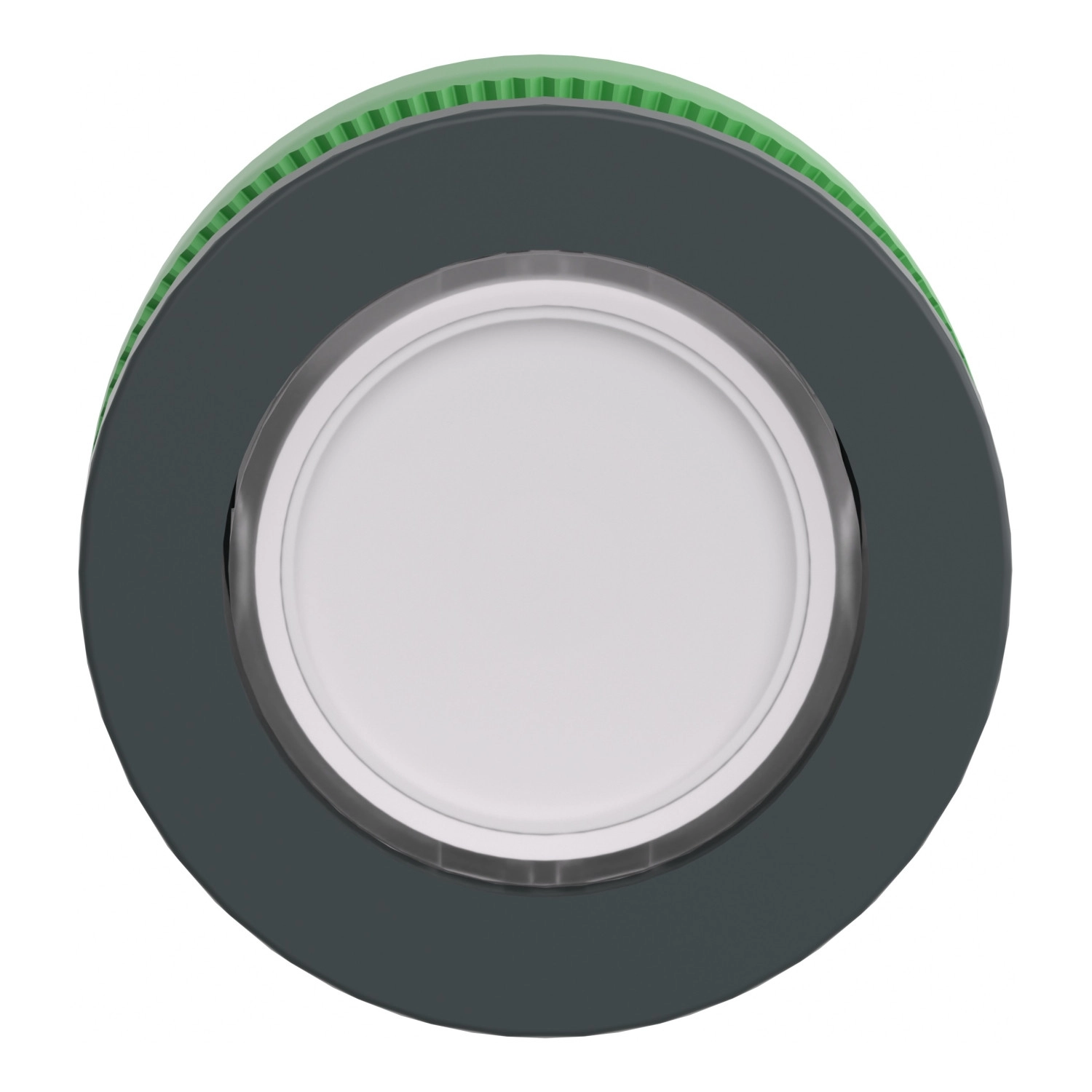

A Schneider Electric Harmony XB5 termékcsalád ZB5FH013 panelbe süllyesztett műanyag világító nyomógomb feje egy kompakt és megbízható ipari vezérlőelem, amely számos ipari és kereskedelmi alkalmazásban kiválóan használható. Ez a fehér színű, jelöletlen nyomógomb fej 30 mm-es szerelőátmérővel rendelkezik, és univerzális LED-es kompatibilitással büszkélkedhet, így rugalmasan illeszthető különböző világítási konfigurációkhoz.
A ZB5FH013 nyomógomb fej sötétszürke műanyag kerettel és fehér, jelöletlen nyomófelülettel rendelkezik, amely push-push működési módot biztosít. Ez a típusú működés lehetővé teszi a be- és kikapcsolás közötti váltást ugyanazon gomb többszöri megnyomásával. A beépített-süllyesztett kialakítás (Built-in-flush) modern megjelenést kölcsönöz a kezelőfelületnek, miközben csökkenti a véletlen működtetés kockázatát. A terméket elsősorban ipari vezérlőpanelekbe és berendezésekbe történő beépítésre tervezték, ahol fontos a megbízható működés és a hosszú élettartam.
A ZB5FH013 kiemelkedő műszaki paraméterekkel rendelkezik, amelyek biztosítják a termék hosszú távú, megbízható működését még a legmostohább körülmények között is. Az IP védettségi besorolása többszörös - IP66, IP67, IP69 és IP69K - ami kiváló védelmet nyújt por és víz behatolása ellen, még nagy nyomású mosás esetén is (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). Emellett megfelel az UL 50 E szabvány Type 4, Type 4X, Type 12 és Type 13 követelményeinek is. Ütésállósága IK03 szintű az IEC 50102 szabvány szerint. A termék -40 és +70 °C közötti működési és tárolási hőmérséklet-tartománnyal rendelkezik, így a legszélsőségesebb környezeti feltételek mellett is használható.
A mechanikai tartósság szempontjából a ZB5FH013 rendkívüli teljesítményt nyújt, akár 500000 ciklust is kibír. Rezgésállósága 5 gn (f=10...500 Hz) és 2 mm peak-to-peak (f=2...10 Hz) az IEC 60068-2-6 szerint. Ütésállósága pedig 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén, valamint 25 gn (időtartam = 6 ms) 1000 ütés esetén minden tengelyen az IEC 60068-2-27 szabványnak megfelelően. Elektromos összetételi kódjai C11, C15, SF1 és C9, amelyek különböző csatlakoztatási lehetőségeket tesznek lehetővé a front felőli szerelésű egyszeres blokkok használatával. A ZB5FH013 kompatibilis az univerzális LED blokkokkal, így rugalmasan alkalmazható különböző világítási igényeknek megfelelően. A termék számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásait, valamint UL és CSA tanúsítványokkal rendelkezik.
Schneider Electric Harmony XB5 - ZB5FH013 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, fehér, nyomó - nyomó műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej világító nyomógombhoz
Rövid terméknév: ZB5F
Termék kompatibilitás: Univerzális LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típus: Beépített-süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: push-push
Működtető profil: Fehér süllyesztett, jelöletlen
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összetételi kód: C11 < 3 kontaktushoz egyszeres blokkok használatával előlapi szerelés esetén
C15 < 1 kontaktushoz egyszeres blokkok használatával előlapi szerelés esetén
SF1 < 3 kontaktushoz egyszeres blokkok használatával előlapi szerelés esetén
C9 < 3 kontaktushoz egyszeres blokkok használatával előlapi szerelés esetén
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védelmi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok: UL listed
CSA
Mechanikai jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) tengelyenként 1000 ütés esetén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Szerelési méretek
Befogási vastagság: 1 - 6 mm / 0,04 - 0,24 in.
Ajánlott panel átmérő: Ø30,75 mm (Ø30,5 +0,5/-0 mm) / Ø1,21 in. (Ø1,20 in. +0,0196/-0)
