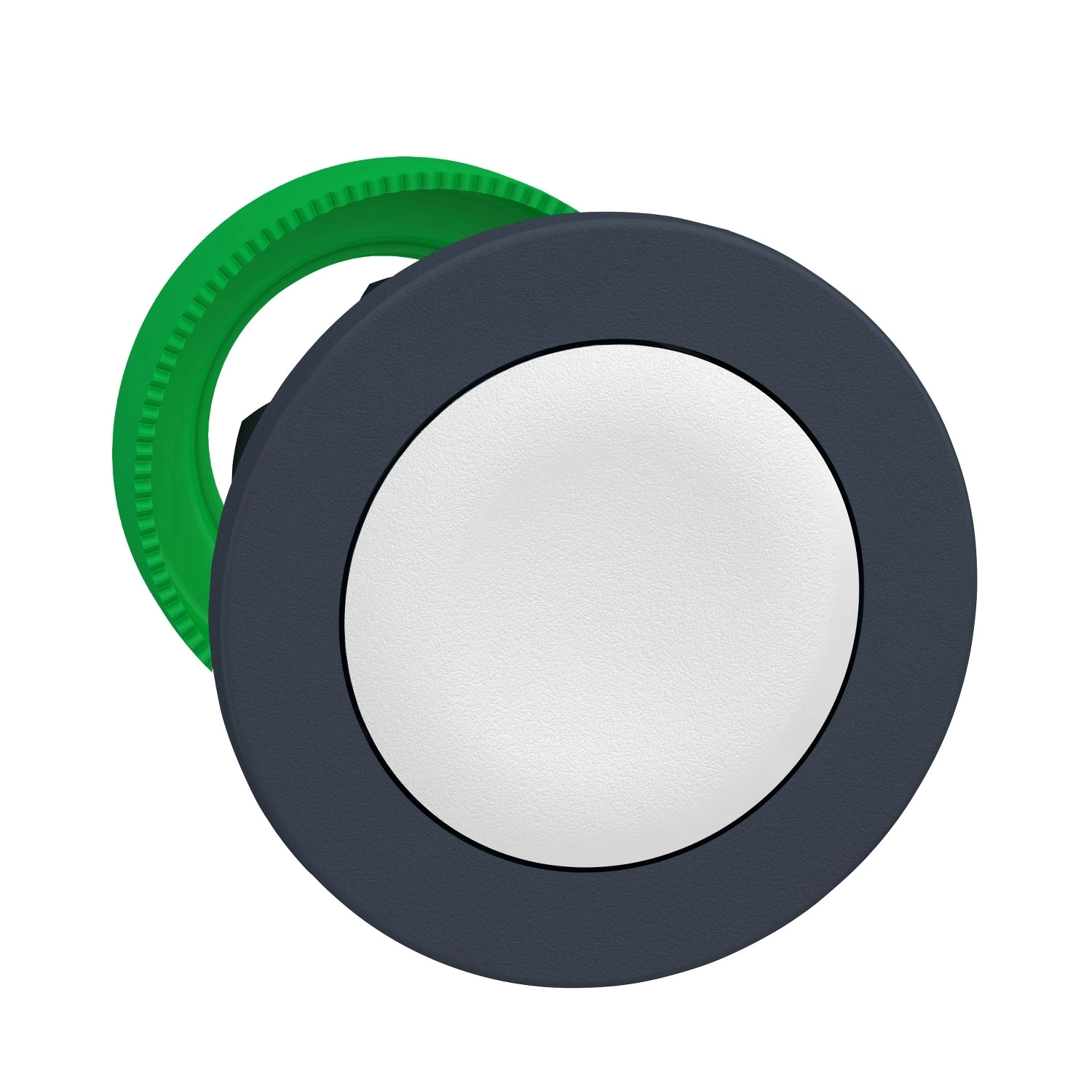

A Schneider Electric Harmony XB5 termékcsaládhoz tartozó ZB5FH01 egy kiváló minőségű, nem világítós nyomógomb fej, amely ideális ipari vezérlőrendszerek, géppanelok és egyéb ipari alkalmazások kapcsolófelületeként. Ez a fehér, süllyesztett kialakítású nyomógomb fej professzionális megjelenést és megbízható működést biztosít minden környezetben.
A ZB5FH01 nyomógomb fej a Harmony XB5 termékcsalád tagja, amely a Schneider Electric ipari vezérlőeszközeinek kiemelkedő minőségű sorozata. A termék különlegessége a push-push működési elv, amely lehetővé teszi a gomb nyomással történő aktiválást és ugyanúgy nyomással történő deaktiválást is. A fehér, jelöletlen felületű, süllyesztett kialakítású nyomógomb tiszta és letisztult megjelenést biztosít a vezérlőpanelen, miközben sötétszürke műanyag keret veszi körül.
A nyomógomb fej műszaki paraméterei lenyűgözőek: 30,5 mm-es szerelési átmérővel rendelkezik, amely iparági szabvány, így könnyen integrálható meglévő rendszerekbe is. Kompatibilis többféle kiegészítővel, mint például a ZBYF sorozatú elemek, ZBZF32, ZBZF33 és ZB5AZ komponensek. A termék rendkívül strapabíró, amit a lenyűgöző 500 000 ciklusos mechanikai élettartam is bizonyít. A CAD méretei: 37 mm széles, 37 mm magas és 30 mm mély, így kompakt kialakítású, de robosztus működést biztosít.
A ZB5FH01 nyomógomb fej különféle elektromos konfigurációkkal használható: támogatja a C11, C15, SF1 és C9 kódoknak megfelelő elrendezéseket, amelyek különböző érintkezőkombinációkat tesznek lehetővé az előlapi szerelésű egyes blokkokkal. A termék rendkívül ellenálló a környezeti hatásokkal szemben: -40 °C és +70 °C közötti üzemi és tárolási hőmérséklet-tartománnyal rendelkezik, így szélsőséges körülmények között is megbízhatóan működik. IP védettségi szintje kiemelkedő: IP66, IP67, IP69 és IP69K értékekkel rendelkezik, ami teljes por elleni védelmet és nagy nyomású vízsugár elleni védelmet biztosít - akár 7000000 Pa nyomású mosóval 55 °C-on, 0,1 méter távolságból is tisztítható. Megfelel továbbá a UL 50 E szabvány Type 4, 4X, 12 és 13 követelményeinek is.
A ZB5FH01 nyomógomb fej iparági szabványoknak való megfelelősége széles körű: UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1 tanúsítványokkal rendelkezik, valamint UL listázott és CSA minősített. Kiváló rezgés- és ütésállóság jellemzi: akár 30 gn (18 ms) félszinuszos gyorsulás, 50 gn (11 ms) félszinuszos gyorsulás és 25 gn (6 ms) 1000 ütés tengelyenként az IEC 60068-2-27 szerint, valamint 5 gn (10-500 Hz) és 2 mm csúcstól csúcsig (2-10 Hz) rezgésállóság az IEC 60068-2-6 szerint. Ez a nyomógomb tökéletes választás ipari környezetben, ahol tartósságra, megbízhatóságra és minőségre van szükség.
Schneider Electric Harmony XB5 - ZB5FH01 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, fehér, nyomó - nyomó műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világítós nyomógombhoz
Rövid terméknév: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Minimum rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Nyomó-nyomó
Működtető profil: Fehér süllyesztett, jelöletlen
Kiegészítő információk
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összetétel kód:
C11 legfeljebb 3 érintkező előlapi szerelésű egyes blokkokkal
C15 legfeljebb 1 érintkező előlapi szerelésű egyes blokkokkal
SF1 legfeljebb 3 érintkező előlapi szerelésű egyes blokkokkal
C9 legfeljebb 3 érintkező előlapi szerelésű egyes blokkokkal
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat:
IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
Ütésállóság:
30 gn (időtartam = 18 ms) félszinuszos gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsuláshoz az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) tengelyenként 1000 ütéshez az IEC 60068-2-27 szerint
Rezgésállóság:
5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Méretek
Befogási vastagság: 1-6 mm / 0,04-0,24 hüvelyk
