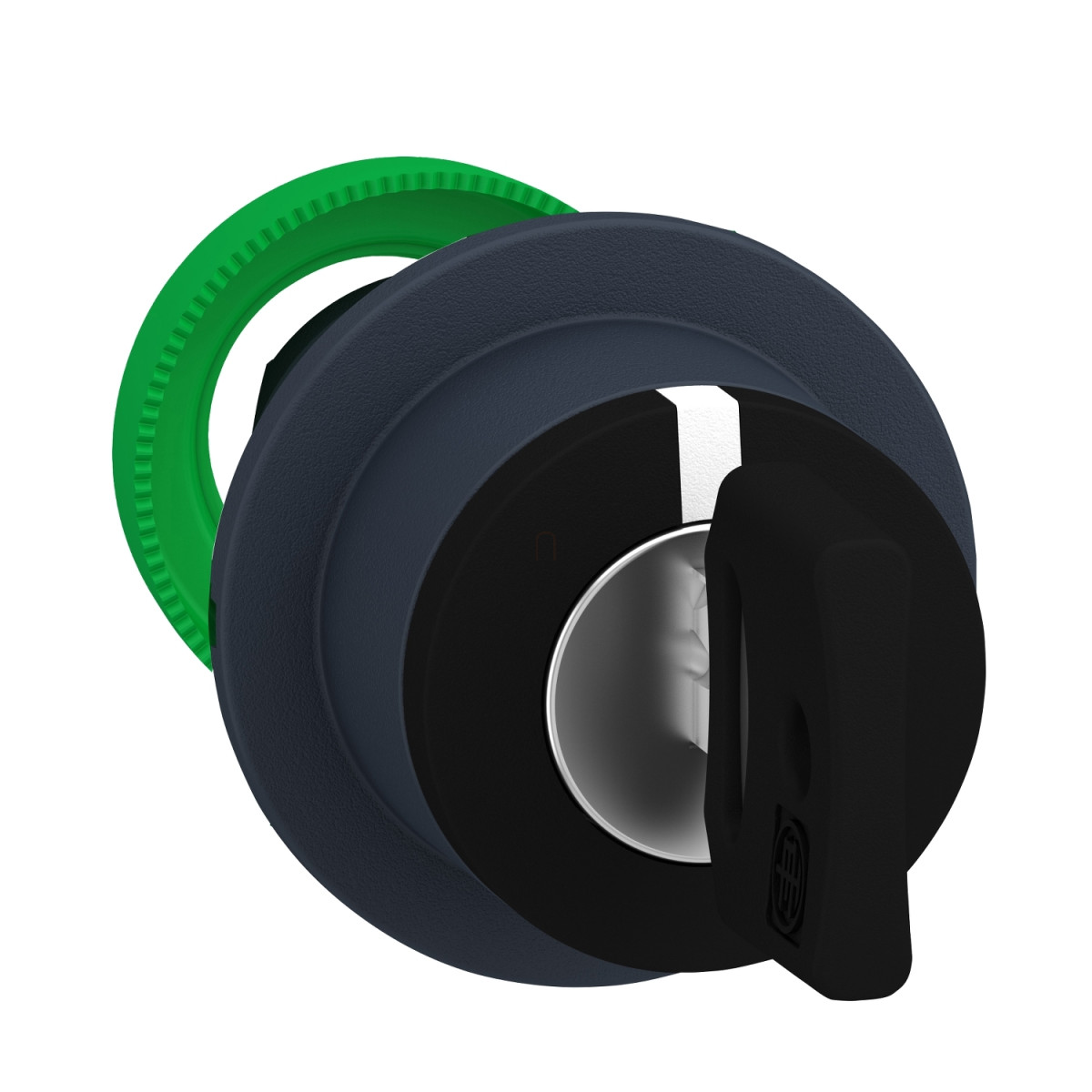

A Schneider Electric Harmony XB5 sorozatú ZB5FG5D kulcsos választókapcsoló fej egy rendkívül sokoldalú ipari kapcsolóelem, amely tökéletes választás különböző vezérlőrendszerek, automatizálási megoldások és ipari berendezések biztonságos működtetéséhez. Ez a nagy megbízhatóságú komponens a Schneider Electric prémium Harmony XB5 termékcsaládjának része, amely világszerte elismert ipari minőséget képvisel.
A ZB5FG5D kulcsos választókapcsoló fej kiemelkedik kategóriájában a sötétszürke műanyag keretével és 30,5 mm-es szerelési átmérőjével, amely szabványos méretű nyílásokba illeszthető. A készülék három pozíciós (+/- 45°), fekete kulcsos kapcsolóként funkcionál, ahol a kulcs kivehető a bal és jobb pozícióban. A készülék Dom 8D1 típusú, 3131A kulccsal működtethető, ami kiváló biztonsági szintet biztosít. A kapcsoló kialakítása lehetővé teszi a süllyesztett (built-in-flush) beépítést, ami nem csak esztétikus megjelenést, hanem védelmet is biztosít a véletlenszerű kapcsolás ellen.
Műszaki szempontból a ZB5FG5D számos előnyös tulajdonsággal rendelkezik. A kiemelkedő, 1 millió kapcsolási ciklust biztosító mechanikai élettartama hosszú távú, megbízható működést garantál még intenzív használat mellett is. A termék különböző elektromos összeállításokkal kompatibilis, beleértve a C3, C4, C5, C6, C7, C8, C11 és SF1 kódokat, amelyek különböző számú kontaktus használatát teszik lehetővé egyszerű és dupla blokkokkal, elülső szerelésben. Ez a rugalmasság lehetővé teszi, hogy a felhasználók az adott alkalmazásnak megfelelően alakítsák ki a kapcsolási sémát. A kapcsoló kerek kialakítású, ami kényelmes kezelhetőséget biztosít.
A ZB5FG5D kiemelkedő környezeti jellemzőkkel is rendelkezik, amelyek széleskörű ipari alkalmazást tesznek lehetővé. A -40...+70 °C közötti üzemi és tárolási hőmérséklet-tartomány lehetővé teszi a termék használatát szélsőséges körülmények között is. A kapcsolófej TH védőkezeléssel rendelkezik, ami növeli ellenállóképességét a környezeti hatásokkal szemben. Az IP védettség tekintetében a termék IP66, IP67, IP69 és IP69K besorolással rendelkezik az IEC 60529 szabvány szerint, ami teljes porállóságot és különböző intenzitású vízsugarak elleni védelmet biztosít. Ez lehetővé teszi a használatát olyan környezetben is, ahol magas nyomású mosás vagy tisztítás történik. A készülék ellenáll akár 7000000 Pa nyomású, 55 °C-os vízsugaraknak is 0,1 m távolságról. Az IK03 besorolás szerint bizonyos mértékű ütésállósággal is rendelkezik. NEMA szempontjából a kapcsoló megfelel a NEMA 13 és NEMA 4X követelményeinek. Ezek a jellemzők együttesen biztosítják, hogy a termék hosszú élettartamú és megbízható marad még a legzordabb ipari környezetben is.
A ZB5FG5D számos nemzetközi szabványnak és tanúsítványnak is megfelel, beleértve a CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1 és JIS C8201-1 szabványokat. A termék rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázással, ami igazolja minőségét és megfelelőségét a szigorú biztonsági előírásoknak. Emellett figyelemreméltó rezgés- és ütésállósággal is rendelkezik: 5 gn rezgésállóság (f=2...500 Hz) az IEC 60068-2-6 szerint, valamint 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) ütésállóság félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően. Ez különösen fontos olyan alkalmazásokban, ahol a rezgés és a mechanikai sokk mindennaposak, mint például a nehézipari vagy mobil berendezések esetében. A ZB5FG5D termék így ideális választás a legigényesebb ipari alkalmazásokhoz, ahol a megbízhatóság és a biztonság elsődleges szempontok.
Schneider Electric Harmony XB5 - ZB5FG5D - panelbe süllyesztett műanyag választókapcsoló fej, Ø30, 8D1 kulcsos, 2 állású műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Kulcsos választókapcsoló fej
Rövid eszköznév: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rögzített állású
Működtető profilja: Fekete kulcskapcsoló
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típusa: 3131A kulcs, Dom 8D1
Kulcs kivételi pozíció: Bal és jobb
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód:
C4 - <6 érintkező egyes és dupla blokkok használatával elülső szerelésben
C5 - <5 érintkező egyes blokkok használatával elülső szerelésben
C6 - <5 érintkező egyes és dupla blokkok használatával elülső szerelésben
C7 - <4 érintkező egyes blokkok használatával elülső szerelésben
C8 - <4 érintkező egyes és dupla blokkok használatával elülső szerelésben
C11 - <3 érintkező egyes blokkok használatával elülső szerelésben
C3 - <6 érintkező egyes blokkok használatával elülső szerelésben
SF1 - <3 érintkező egyes blokkok használatával elülső szerelésben
Környezeti jellemzők
Védőkezelés: TH
Környezeti üzemi hőmérséklet: -40...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
