A Schneider Electric Harmony XB5 termékcsalád ZB5FG08C0 típusú kulcsos kapcsoló feje kiváló választás ipari vezérlőrendszerekhez, ahol fokozott biztonság és ellenőrzött hozzáférés szükséges. Ez a professzionális minőségű termék a Schneider Electric megbízható gyártási technológiájával készült, garantálva a hosszú élettartamot és problémamentes működést.

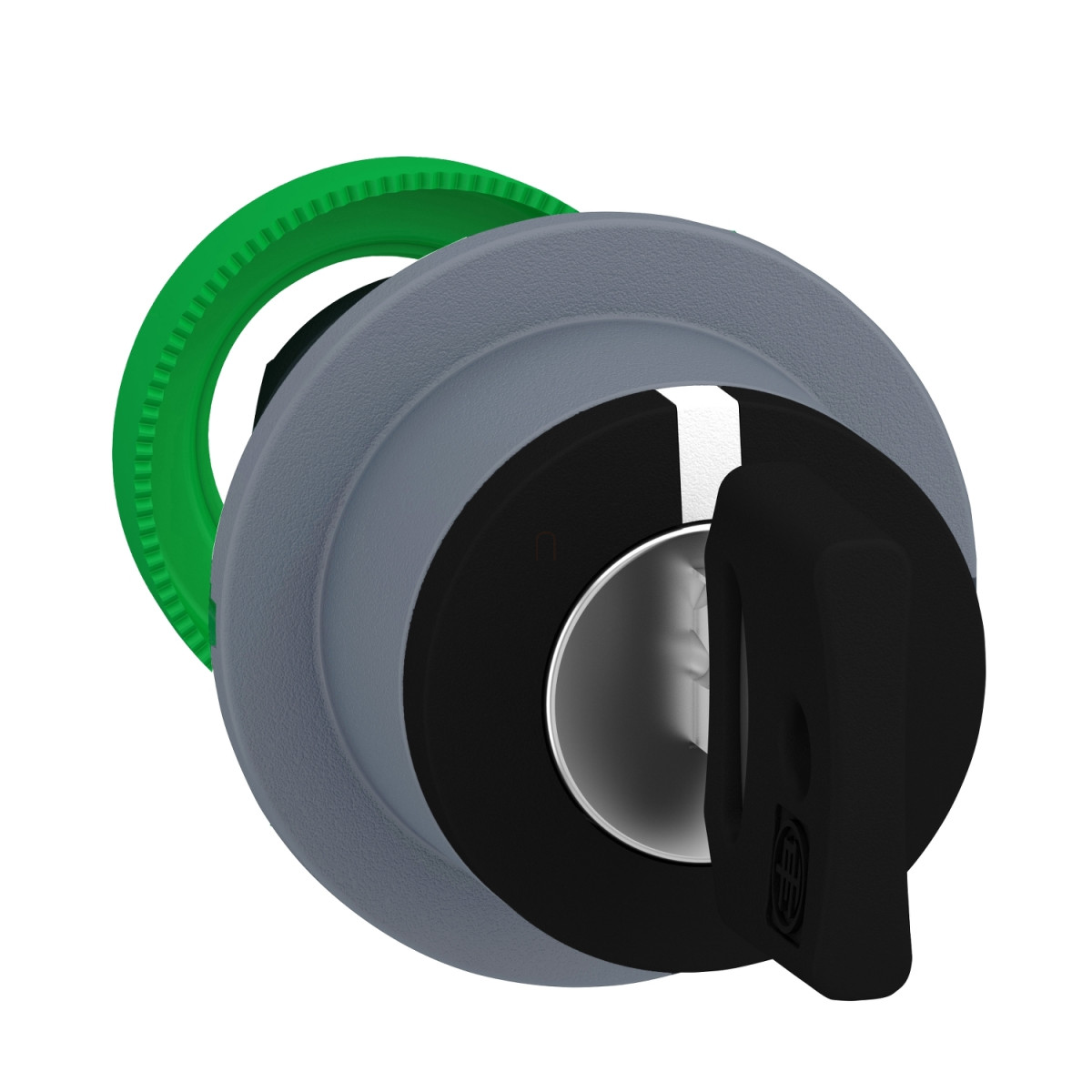

A ZB5FG08C0 egy panelbe süllyesztett, kerek kialakítású, 22 mm-es, műanyag kulcsos kapcsoló fej, fekete színű kulccsal és szürke színű peremmel. A termék 3 pozíciós kapcsolási funkcióval rendelkezik, és jobbról középre visszatérő rugós mechanizmussal van ellátva. A 455-ös kulccsal működtethető zárszerkezetnek köszönhetően csak az arra jogosult személyek férhetnek hozzá a rendszer vezérléséhez, ami különösen fontos biztonsági alkalmazásokban. A kulcs csak bal oldali pozícióban húzható ki, ami további védelmet biztosít a jogosulatlan kapcsolási műveletek ellen.
A kapcsoló fej precíz műszaki paraméterekkel rendelkezik: 30,5 mm-es szerelési átmérő, beépített süllyesztett (built-in-flush) kialakítás, amely elegáns megjelenést biztosít a kapcsolószekrényen vagy vezérlőpulton. A termék CAD méretei: 37 mm szélesség, 37 mm magasság és 72 mm mélység. Ez a kompakt méret lehetővé teszi a helytakarékos beépítést, ugyanakkor a termék kiváló hozzáférhetőséget biztosít a kezelő számára. A kapcsoló ±45 fokos elfordulási szöggel rendelkezik, ami három egyértelműen megkülönböztethető kapcsolási állapotot eredményez.
A ZB5FG08C0 kiváló mechanikai tartóssággal büszkélkedhet, ugyanis 1.000.000 kapcsolási ciklusra tervezték, ami rendkívül hosszú élettartamot biztosít még intenzív használat esetén is. Ez az ipari környezetben kulcsfontosságú tulajdonság jelentős megtakarítást eredményez a karbantartási és csereidők csökkenésével. Az elektromos összeállításra különböző kódok vonatkoznak, amelyek meghatározzák a csatlakoztatható érintkezők számát és típusát. A C3-as kód például legfeljebb 6 érintkező használatát teszi lehetővé egyedi blokkok alkalmazásával előlapra szerelés esetén.
A termék környezeti specifikációi is kiemelkedőek: -40...+70 °C tárolási és működési hőmérséklet-tartomány biztosítja, hogy a kapcsoló a legszélsőségesebb ipari körülmények között is megbízhatóan működjön. A TH védőkezelés és az IP66/IP67 védettség garantálja, hogy a termék ellenálljon a pornak, nedvességnek és egyéb környezeti hatásoknak. A kapcsoló továbbá NEMA 13 és NEMA 4X védettségi kategóriáknak is megfelel, valamint ellenáll a nagynyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságról). Az IK03 ütésállóság további védelmet nyújt a mechanikai behatásokkal szemben. A termék megfelel számos nemzetközi szabványnak, köztük az UL 508, IEC 60947-5-1, IEC 60947-1 előírásainak, és rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal. A vibráció- és ütésállóság is kiemelkedő, akár 5 gn rezgésnek (2...500 Hz) és 30 gn/50 gn ütésnek is ellenáll.
Harmony XB5 ZB5FG08C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Kulcsos kapcsoló fej
Eszköz rövid neve: ZB5
Perem anyaga: Szürke bevonatú műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérésű
Működtető profil: Fekete kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció ±45°
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi pozíció: Bal
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 max. 6 érintkező egyedi blokkok használatával előlapi szerelésnél, C4, C5, C6, C7, C8, C11, SF1 különböző érintkező konfigurációkhoz
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszos gyorsulás az IEC 60068-2-27 szerint
