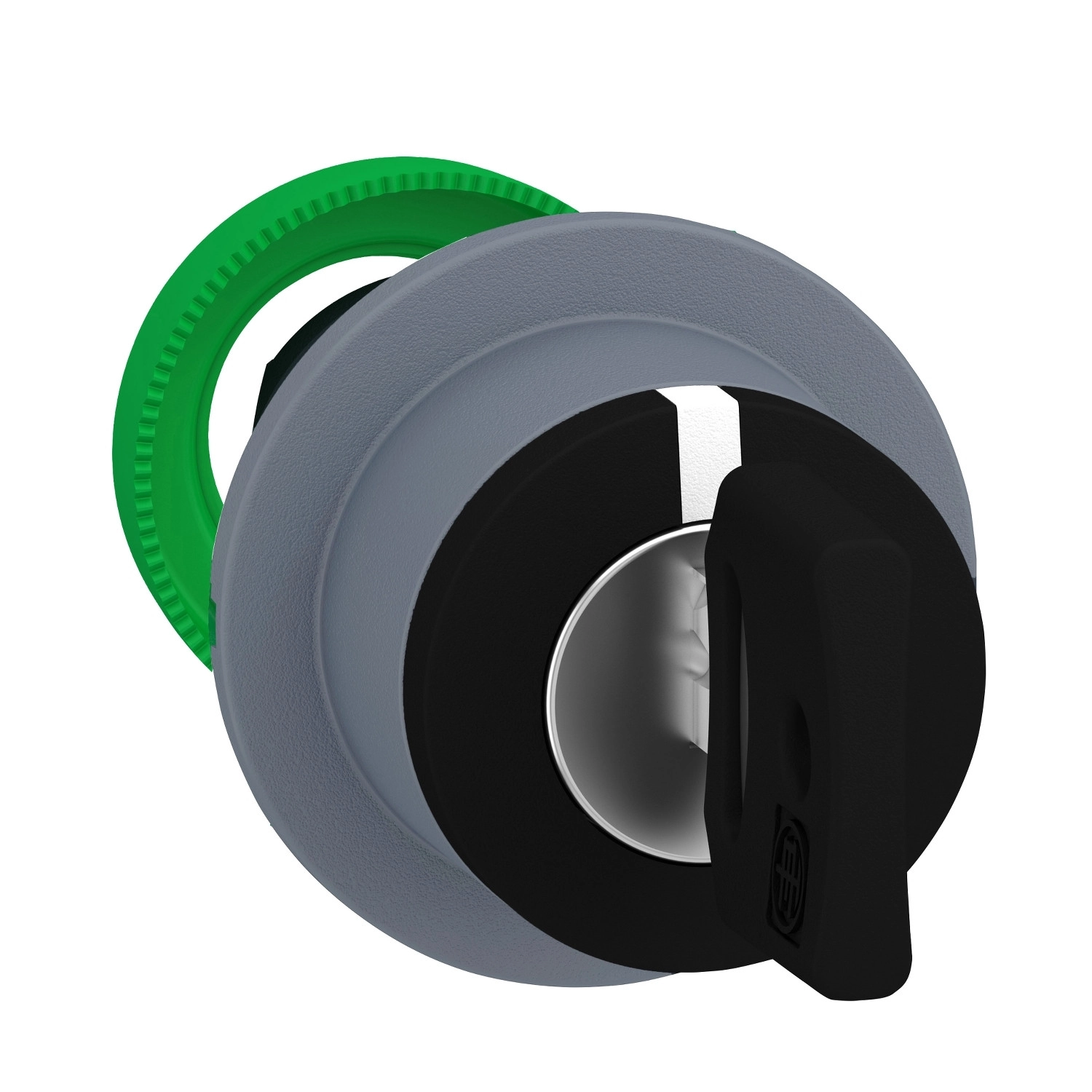

A Schneider Electric Harmony XB5 sorozatának ZB5FG05C0 panelbe süllyesztett kulcsos kapcsoló feje egy professzionális ipari vezérlőelem, amely számos automatizálási és kapcsolási feladathoz kínál megbízható megoldást. Ez a precíziós kapcsoló ideális olyan alkalmazásokhoz, ahol biztonsági követelmény a kulcsos hozzáférés-korlátozás és a megbízható működés.
A ZB5FG05C0 kulcsos kapcsoló fej fekete színű műanyag kivitelben készült, elegáns szürke színű peremmel, ami tökéletesen illeszkedik az ipari környezetbe. A termék 22 mm-es standard méretű, a tényleges szerelési átmérő 30,5 mm, így kompatibilis a legtöbb ipari szabványú szerelőnyílással. A kapcsoló három állással rendelkezik, +/- 45°-os pozíciókban, jobbról középre történő rugós visszatérítéssel, ami biztosítja, hogy a kapcsoló mindig visszatérjen alaphelyzetbe a jobb oldali pozícióból történő elengedés után. Ez kiválóan alkalmassá teszi olyan alkalmazásokhoz, ahol bizonyos funkciók csak pillanatnyi aktiválást igényelnek, majd automatikusan visszaállnak alaphelyzetbe.
A Harmony XB5 kulcsos kapcsoló speciális 455-ös kulcsot használ, ami biztosítja, hogy csak az arra jogosult személyek működtethessék. A kulcs kivétele a bal oldali és középső pozícióban lehetséges, ami további biztonsági funkciót jelent, hiszen így a kapcsoló adott pozícióban rögzíthető és a kulcs eltávolítható. A kapcsoló kialakítása biztosítja, hogy csak akkor lehessen eltávolítani a kulcsot, amikor a rendszer biztonságos állapotban van, így megakadályozva a véletlenszerű vagy jogosulatlan működtetést. Ez különösen fontos lehet kritikus ipari folyamatoknál vagy biztonsági rendszerek esetében.
A ZB5FG05C0 kiemelkedő műszaki jellemzőkkel rendelkezik: IP66 és IP67 védettségi fokozat, ami kiváló por- és vízvédelmet biztosít még a legmostohább ipari környezetekben is. Emellett megfelel a NEMA 13 és NEMA 4X szabványoknak is. A kapcsoló ellenáll a 7000000 Pa nyomású nagynyomású mosásnak 55°C-on, 0,1 m távolságból. IK03 ütésállósági védettséggel rendelkezik az IEC 50102 szabvány szerint. A termék mechanikai élettartama kiemelkedő, 1 000 000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még gyakori használat esetén is.
A Harmony XB5 kulcsos kapcsoló fej számos elektromos kapcsolódási lehetőséget kínál: különböző kódokkal jelölt összeállításokban használható (C3, C4, C5, C6, C7, C8, C11, SF1), akár 6 érintkező is alkalmazható egyszerre, különféle konfigurációkban. Működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között, ami szélsőséges környezetben is megbízható teljesítményt biztosít. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, UL 508 és JIS C8201-1 előírásainak, valamint rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL minősítésekkel.
Schneider Electric Harmony XB5 - ZB5FG05C0 műszaki adatok
Általános információk
Termékcsalád: Harmony XB5
Komponens típusa: Kulcsos kapcsoló fej
Rövid terméknév: ZB5
Keret anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített, süllyesztett
Értékesítési egység: 1
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérítésű
Működtető kialakítása: Fekete kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció +/- 45°
Zár típusa: 455-ös kulcs
Kulcs kivételének pozíciója: Baloldali és középső
Mechanikai jellemzők
Teljes szélesség (CAD): 37 mm
Teljes magasság (CAD): 37 mm
Teljes mélység (CAD): 72 mm
Mechanikai élettartam: 1 000 000 ciklus
Elektromos összetétel
Elektromos összeállítási kód: C4 (max. 6 érintkező egyes és kettős blokkok használatával elülső szerelésben)
C5 (max. 5 érintkező egyes blokkok használatával elülső szerelésben)
C6 (max. 5 érintkező egyes és kettős blokkok használatával elülső szerelésben)
C7 (max. 4 érintkező egyes blokkok használatával elülső szerelésben)
C8 (max. 4 érintkező egyes és kettős blokkok használatával elülső szerelésben)
C11 (max. 3 érintkező egyes blokkok használatával elülső szerelésben)
C3 (max. 6 érintkező egyes blokkok használatával elülső szerelésben)
SF1 (max. 3 érintkező egyes blokkok használatával elülső szerelésben)
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettség: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7 000 000 Pa 55°C-on, távolság: 0,1 m
IK ütésállósági védettség: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén, az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén, az IEC 60068-2-27 szerint
