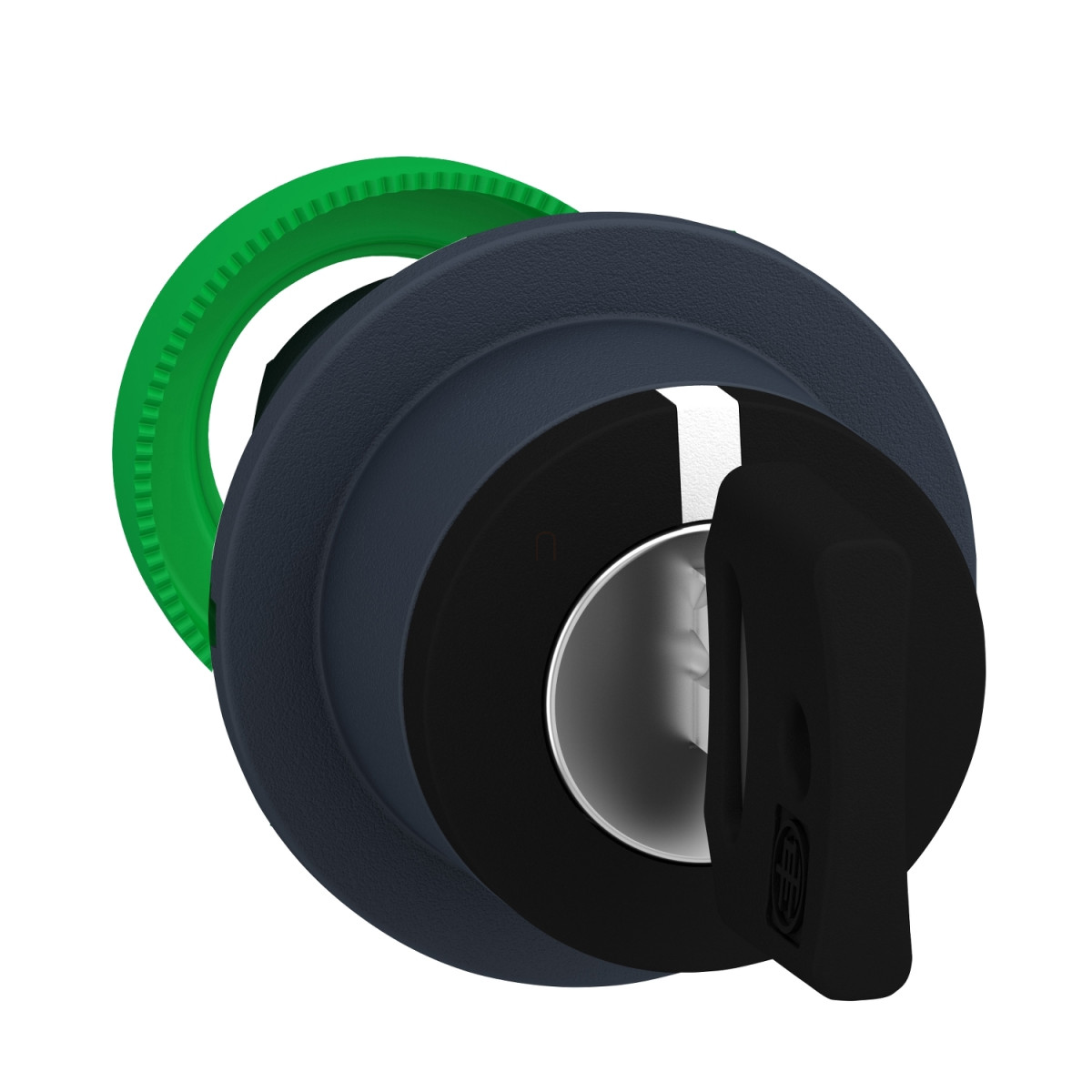

A Schneider Electric Harmony XB5 termékcsalád ZB5FG05 kulcsos kapcsolófeje kiváló minőségű, megbízható vezérlőeszköz ipari alkalmazásokhoz és vezérlőrendszerekhez. Ez a 455 típusú kulccsal működtethető, 3 állású változat jobbról középre visszatérő funkcióval rendelkezik, így ideális biztonsági és korlátozó alkalmazásokhoz, ahol az illetéktelen használat megakadályozása kritikus fontosságú.
A ZB5FG05 kapcsolófej rendkívül sokoldalú és robusztus kialakítású. Sötétszürke műanyag kerettel rendelkezik, amelyet panelbe süllyeszthető módon építettek ki. A 30,5 mm-es szerelési átmérője iparági szabvány, ami megkönnyíti a beépítést különböző vezérlőpanelekbe és kezelőfelületekbe. A kerek kialakítású vezérlőfej fekete kulcsos kapcsolóként működik, amely három pozícióba állítható (+/- 45°), és a kulcs kivétele a bal oldali és középső pozícióban lehetséges, tovább növelve a rendszer biztonságát.
Különleges tulajdonsága ennek a kapcsolófejnek a kiemelkedő mechanikai tartóssága, amely 1.000.000 kapcsolási ciklust biztosít, így hosszú távú, intenzív használat esetén is megbízható működést garantál. A kapcsolófej kiválóan ellenáll a környezeti hatásoknak is, amit a magas IP védettségi besorolások bizonyítanak: IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint. Ez azt jelenti, hogy teljesen por- és vízzáró, valamint nagynyomású mosással szemben is ellenálló (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X besorolás további bizonyíték arra, hogy a kapcsoló ellenáll az olajnak, pornak és korrozív anyagoknak. Az IK03 ütésállóságú termék -40...+70 °C közötti környezeti hőmérsékleten tárolható és üzemeltethető, így szélsőséges körülmények között is használható.
A ZB5FG05 kapcsolófej különböző elektromos összeállításokban használható, amelyeket a termék adatlapján kódokkal jelölnek (C3, C4, C5, C6, C7, C8, C11, SF1). Ezek a kódok a különböző érintkező-konfigurációkat jelölik, és meghatározzák, hogy hány érintkező használható egyszerű és dupla blokkokkal, különböző szerelési módokban. Az eszköz megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, JIS C8201-1 és JIS C8201-5-1 szabványoknak, ami biztosítja a globális kompatibilitást. A terméket olyan neves tanúsító szervezetek hitelesítik, mint a CSA, DNV, BV, LROS és UL, ami további bizonyíték a minőségére és megbízhatóságára. A kapcsolófej kitűnően ellenáll a vibrációnak (5 gn, f=2...500 Hz az IEC 60068-2-6 szerint) és a rázkódásnak (30 gn 18 ms-ig vagy 50 gn 11 ms-ig félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint), ami tovább növeli alkalmazhatóságát dinamikus környezetben is.
Schneider Electric Harmony XB5 - ZB5FG05 - panelbe süllyesztett műanyag kapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Fej kulcsos kapcsolóhoz
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített, süllyesztett
Értékesítés oszthatatlan mennyiségben: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre visszatérő rugós
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típusa: 455-ös kulcs
Kulcs kivétel pozíció: Bal és közép
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C4 <6 érintkezőhöz egyszerű és dupla blokkokkal első szerelésben
C5 <5 érintkezőhöz egyszerű blokkokkal első szerelésben
C6 <5 érintkezőhöz egyszerű és dupla blokkokkal első szerelésben
C7 <4 érintkezőhöz egyszerű blokkokkal első szerelésben
C8 <4 érintkezőhöz egyszerű és dupla blokkokkal első szerelésben
C11 <3 érintkezőhöz egyszerű blokkokkal első szerelésben
C3 <6 érintkezőhöz egyszerű blokkokkal első szerelésben
SF1 <3 érintkezőhöz egyszerű blokkokkal első szerelésben
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Védettség
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1
JIS C8201-5-1
IEC 60947-5-4
CSA C22.2 No 14
IEC 60947-5-1
UL 508
JIS C8201-1
Termék tanúsítványok: CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listázott
Mechanikai ellenállóképesség
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
