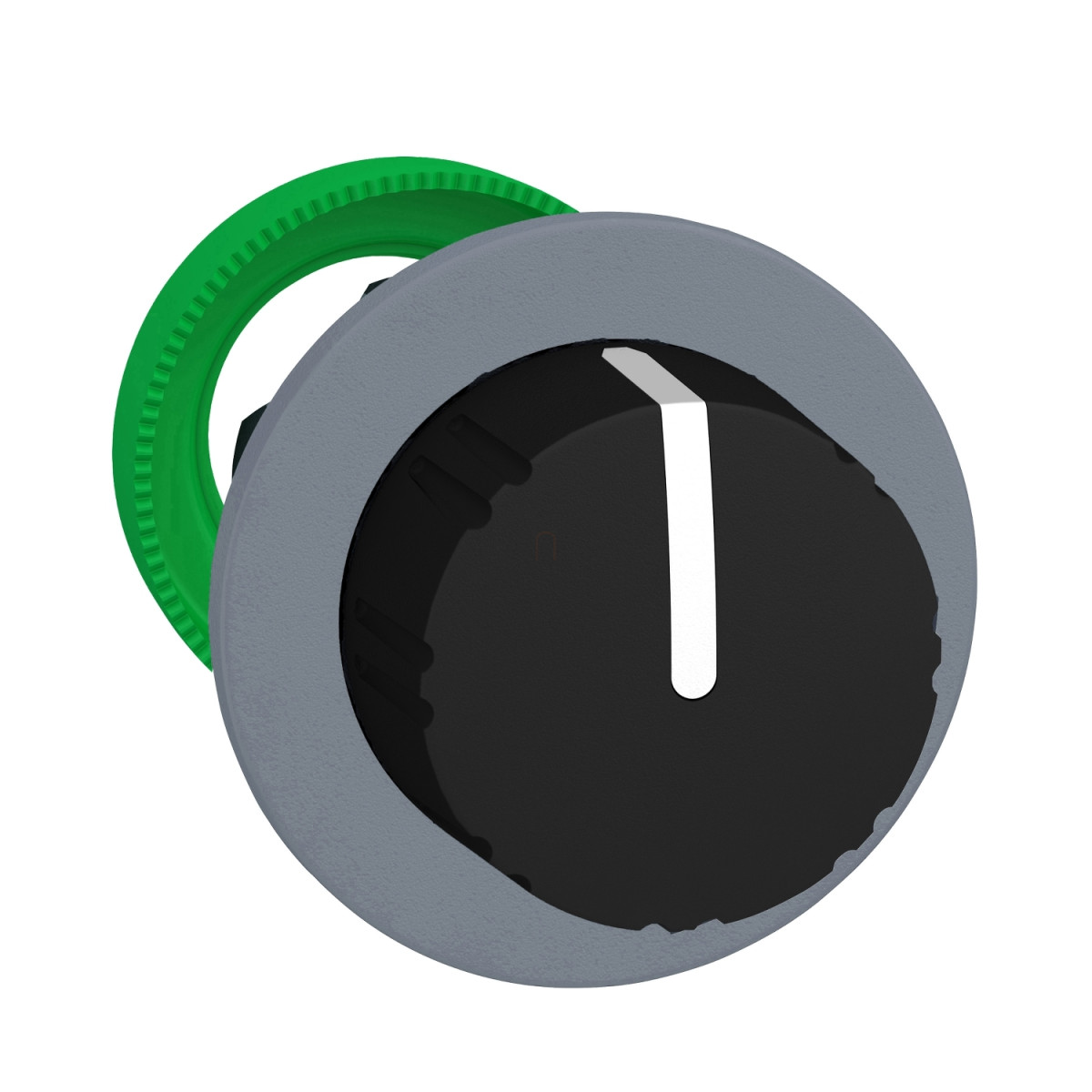

A Schneider Electric Harmony XB5 sorozatához tartozó ZB5FD79C0 egy professzionális minőségű, panelbe süllyeszthető kapcsoló fej, amely ipari környezetben és vezérlőpanelekben történő alkalmazásra készült. A termék egy 30 mm átmérőjű, fekete színű, recézett felületű forgató gombbal rendelkezik, amely kiváló tapadást biztosít még nedves vagy olajos környezetben is.
A ZB5FD79C0 egy három pozíciós kapcsoló fejet kínál balról-középre visszatérő rugós funkcióval, amely lehetővé teszi, hogy a kapcsoló automatikusan visszatérjen a középső, semleges pozícióba, amikor elengedjük. Ez a funkció ideális olyan alkalmazásokhoz, ahol biztonsági szempontból fontos a középállásba való automatikus visszatérés. A kapcsoló a három pozíció között +/- 45 fokos elfordítási szöggel rendelkezik, amely intuitív és precíz kezelést tesz lehetővé. A beépítéshez 30,5 mm átmérőjű szerelőnyílás szükséges, a javasolt pontosabb méret Ø30,75 mm.
A termék rendkívüli tartósságot kínál, amit a lenyűgöző, 1.000.000 kapcsolási ciklusra tervezett mechanikai élettartam is bizonyít. Ez a kapcsoló fej különböző típusú érintkezőkkel konfigurálható, a csatlakoztatási lehetőségek közül választhatunk csavaros csatlakozó kapcsokat vagy plug-in csatlakozókat, valamint Faston csatlakozókat is. A ZB5FD79C0 különböző elektromos összeállítási kódokkal kompatibilis (C3, C4, C5, C6, C7, C8, C11, SF1), amelyek lehetővé teszik akár 6 érintkezővel történő konfigurálást is, különböző elrendezésekben.
A Schneider Electric Harmony XB5 ZB5FD79C0 kapcsoló fej kiváló védelmi tulajdonságokkal rendelkezik, amit az IP66 és IP67 védettségi osztályok bizonyítanak, megfelelve az IEC 60529 szabványnak. Ezek a magas védettségi besorolások garantálják, hogy a termék ellenálljon a pornak és a víznek, valamint megfeleljen a NEMA 13 és NEMA 4X követelményeinek is. A kapcsoló fej még nagynyomású mosással szemben is ellenálló, akár 7.000.000 Pa nyomásig 55°C hőmérsékleten 0,1 méteres távolságból. Az IK03 ütésállósági fokozat további mechanikai védelmet biztosít. A ZB5FD79C0 széles hőmérséklettartományban használható, működési hőmérséklete -40°C és +70°C között van, ugyanez vonatkozik a tárolási hőmérséklettartományra is.
Schneider Electric Harmony XB5 - ZB5FD79C0 műszaki adatok
Fő jellemzők
Terméksorozat: Harmony XB5
Termék típusa: Kapcsoló fej
Rövid terméknév: ZB5
Perem anyaga: Szürke színre galvanizált műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Egységek minimális rendelési mennyisége: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Balról középre rugós visszatérésű
Működtető profilja: Fekete recézett gomb
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C4 <6 érintkezőhöz egyes és dupla blokkok használatával előlapi szereléshez
C5 <5 érintkezőhöz egyes blokkok használatával előlapi szereléshez
C6 <5 érintkezőhöz egyes és dupla blokkok használatával előlapi szereléshez
C7 <4 érintkezőhöz egyes blokkok használatával előlapi szereléshez
C8 <4 érintkezőhöz egyes és dupla blokkok használatával előlapi szereléshez
C11 <3 érintkezőhöz egyes blokkok használatával előlapi szereléshez
C3 <6 érintkezőhöz egyes blokkok használatával előlapi szereléshez
SF1 <3 érintkezőhöz egyes blokkok használatával előlapi szereléshez
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
Szerelés és hozzáférés
Befogási vastagság: 1-6 mm / 0,04-0,24 hüvelyk
Panel kivágás a nyomógombokhoz, kapcsolókhoz és jelzőfényekhez: Ø30,75 mm javasolt (Ø30,5 0+0,5)
Csatlakozási mód: Csavaros szorító kapocs, dugaszolható csatlakozó vagy Faston csatlakozók
