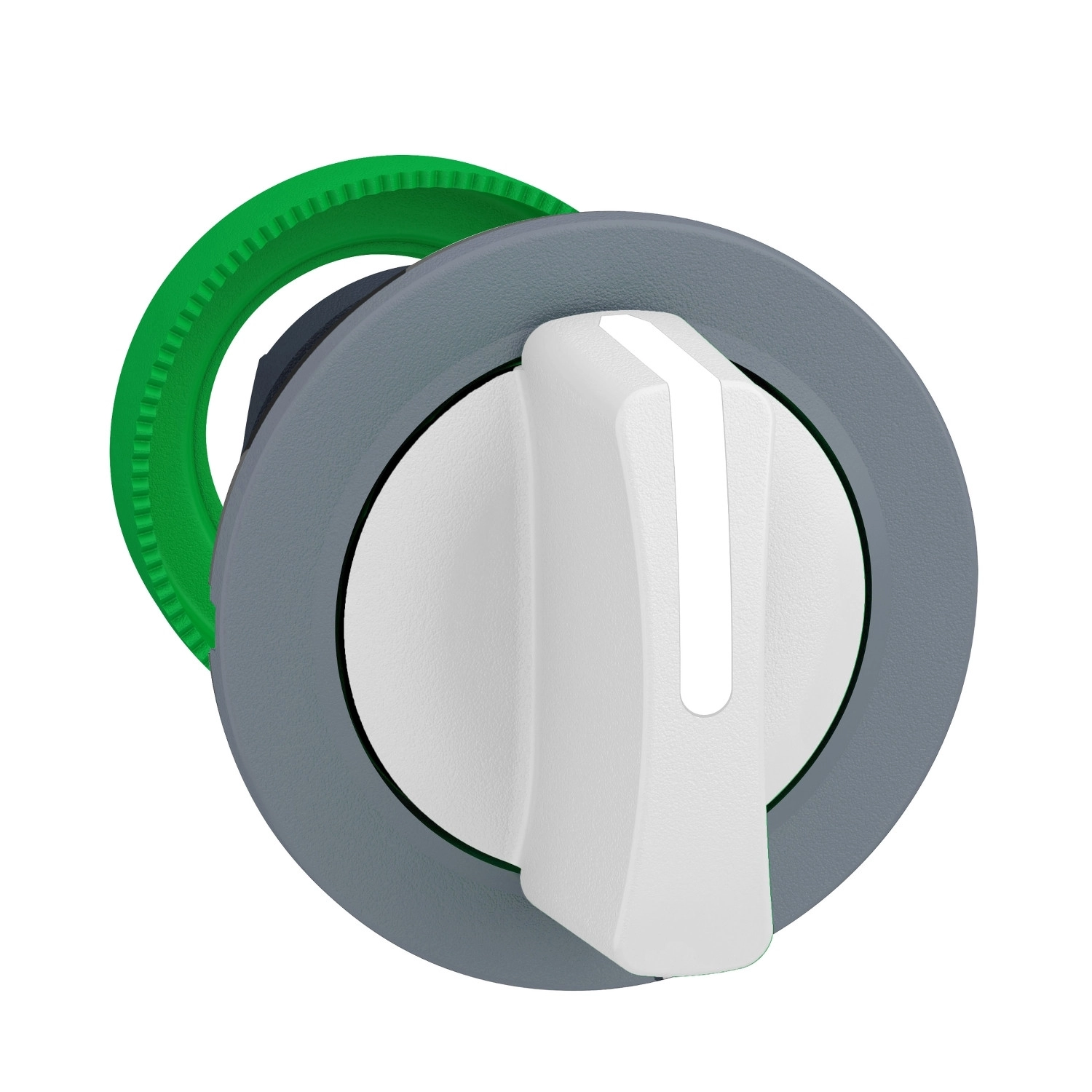

A Schneider Electric Harmony XB5 termékcsalád ZB5FD701C0 típusú választókapcsoló feje egy professzionális ipari kapcsolóelem, amely tökéletes választás vezérlőpanelek és irányítópultok kialakításához. Ez a fehér, műanyag kivitelű kapcsoló fej 30 mm-es szerelési átmérővel rendelkezik, így kompatibilis a legtöbb standard méretű kapcsolónyílással.
A termék különlegessége a 3 pozíciós működés rugós visszatéréssel balról középre, amely precíz vezérlést tesz lehetővé különböző ipari alkalmazásokban. A szürke színű keret (bezel) elegáns megjelenést kölcsönöz a terméknek, miközben a fehér standard fogantyú biztosítja a jó láthatóságot és ergonomikus használatot. Az operátor pozíciói +/- 45°-os elfordulást tesznek lehetővé, ami intuitív kezelhetőséget biztosít a felhasználók számára.
A ZB5FD701C0 választókapcsoló fej rendkívül tartós kivitelű, amit 1 000 000 kapcsolási ciklust garantáló mechanikai élettartama is bizonyít. Az IP66 és IP67 védettségi fokozatok biztosítják, hogy a kapcsoló tökéletesen védett legyen por és víz ellen, így extrém környezetben is megbízhatóan működik. A készülék -40°C és +70°C közötti hőmérséklettartományban használható, ami széles körű alkalmazhatóságot biztosít különböző ipari környezetekben. A termék ellenáll a nagy nyomású vízsugárnak is, akár 7000000 Pa nyomásig 55°C-on.
A panel szerelés egyszerű, a kapcsoló fej beépíthető-süllyesztett (flush mounted) kialakítású, 30,5 mm-es szerelési átmérővel. A termék kompatibilis különböző elektromos összetételekkel, támogatva akár 6 érintkezőt is egyes blokkok használatával elülső szerelésben (C3 kód), vagy akár 6 érintkezőt egyes és kettős blokkok használatával elülső szerelésben (C4 kód). A kapcsoló kerek jelzőegységgel rendelkezik, ami könnyen felismerhető vizuális visszajelzést ad a kapcsoló állapotáról. Az eszköz méretei praktikusak: 37 mm CAD teljes szélesség és magasság, 46 mm mélység, így kompakt vezérlőpanelek kialakításakor is ideális választás.
A Harmony XB5 választókapcsoló fej számos nemzetközi szabványnak megfelel, beleértve az UL 508, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1 és JIS C8201-1 szabványokat, valamint rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázott tanúsítványokkal is. Ez a választókapcsoló fej kiválóan alkalmazható minden olyan ipari környezetben, ahol megbízható, hosszú élettartamú és precíz vezérlőelemekre van szükség, mint például gyártósorok, gépek vezérlőpanelei vagy ipari automatizálási rendszerek.
Schneider Electric Harmony XB5 - ZB5FD701C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Készülék rövid neve: ZB5
Előlap anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Beépíthető-süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Balról középre rugós visszatérésű
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 3 pozíciós +/- 45°
Kiegészítő jellemzők
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3: <6 érintkező egyes blokkok használatával elülső szerelésben; C4: <6 érintkező egyes és kettős blokkok használatával elülső szerelésben; C5: <5 érintkező egyes blokkok használatával elülső szerelésben; C6: <5 érintkező egyes és kettős blokkok használatával elülső szerelésben; C7: <4 érintkező egyes blokkok használatával elülső szerelésben; C8: <4 érintkező egyes és kettős blokkok használatával elülső szerelésben; C11: <3 érintkező egyes blokkok használatával elülső szerelésben; SF1: <3 érintkező egyes blokkok használatával elülső szerelésben
Készülék bemutató: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály IEC 60536 szerint
IP védettségi fokozat: IP66 IEC 60529 szerint, IP67 IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos hullám gyorsulásra IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszos hullám gyorsulásra IEC 60068-2-27 szerint
