A Schneider Electric Harmony XB5 termékcsalád ZB5FD59C0 modellszámú kapcsolófeje egy kiváló minőségű, ipari alkalmazásokra tervezett precíziós irányítástechnikai eszköz. Ez a panelbe süllyesztett, műanyag kivitelű kapcsolófej elsősorban vezérlőpultokon és gépeken történő beépítésre lett kifejlesztve, ahol megbízható működésre és hosszú élettartamra van szükség.

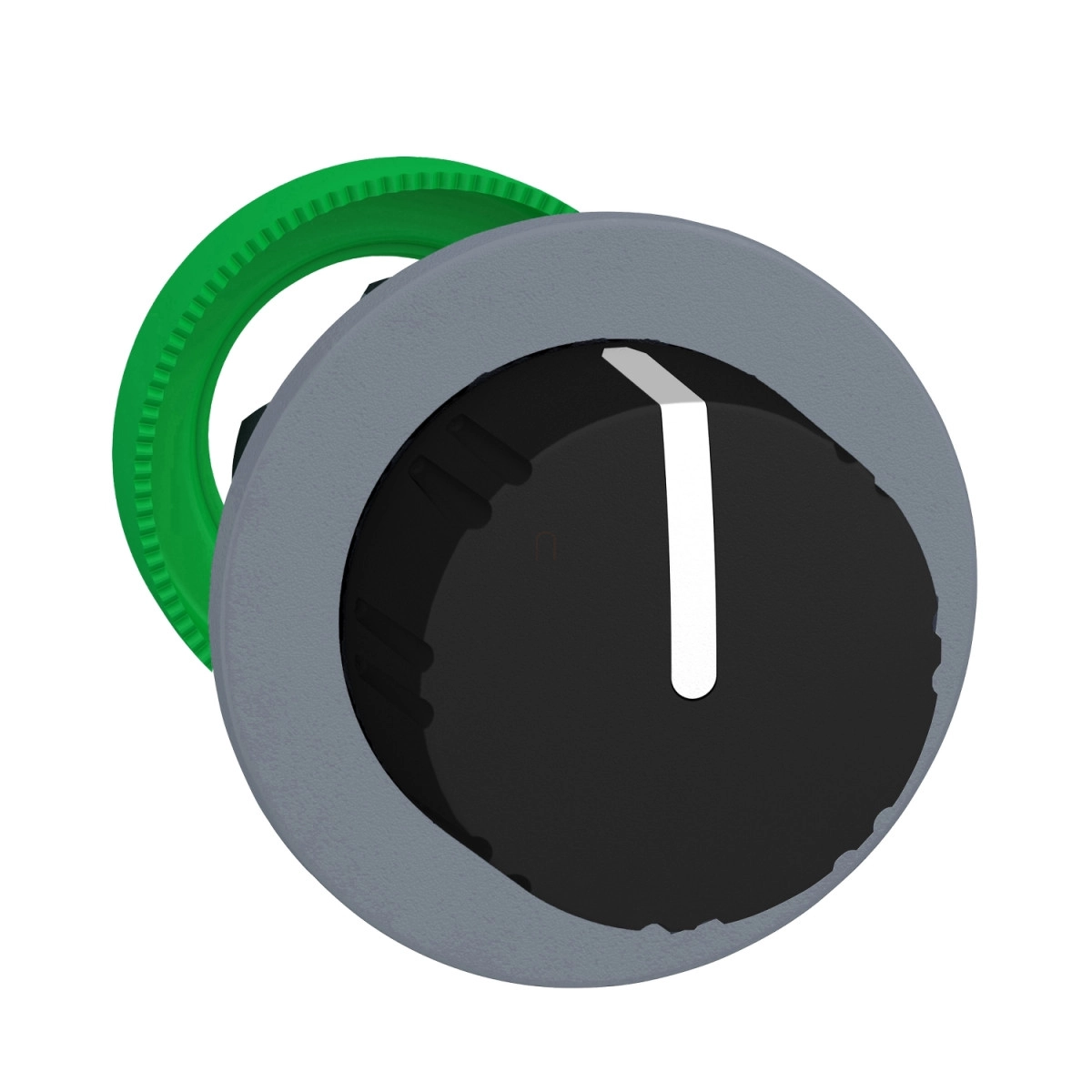

A ZB5FD59C0 egy 30 mm átmérőjű, 3 állású fekete recés gombbal ellátott választókapcsoló fej, középre visszatérő rugós funkcióval és elegáns szürke peremmel. A kapcsoló állásai +/- 45 fokos elfordítással érhetők el, majd elengedéskor automatikusan visszatér középállásba. Az eszköz beépítési átmérője 30,5 mm, így szabványos furatokba könnyen illeszthető. A kerek formájú, fekete színű recés gomb kiváló fogást biztosít, még nedves vagy olajos környezetben is. A kapcsoló műanyag anyagú, színezett szürke peremmel, amely esztétikusan illeszkedik az ipari környezetbe.
A ZB5FD59C0 modell kiemelkedő műszaki paraméterekkel rendelkezik. Mechanikai élettartama 1.000.000 kapcsolási ciklus, ami rendkívüli tartósságot jelent még intenzív használat mellett is. A kapcsolófej IP66 és IP67 védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is büszkélkedhet, így kiválóan alkalmas nedves, poros környezetben történő használatra. Még nagynyomású mosóval szemben is ellenálló, akár 7.000.000 Pa nyomásig 55 °C hőmérsékleten, 0,1 m távolságból. Az ütésállóság tekintetében IK03 besorolással rendelkezik az IEC 50102 szabvány alapján. A termék -40 és +70 °C közötti környezeti hőmérséklet-tartományban üzemeltethető és tárolható, ami rendkívül széles működési spektrumot biztosít.
A ZB5FD59C0 kapcsolófej különféle elektromos összeállításokban alkalmazható. Konfigurációs kódjai között szerepel a C3, C4, C5, C6, C7, C8, C11, SF1, amelyek különböző érintkező-elrendezéseket tesznek lehetővé. Ezekkel maximum 6 érintkező használható egyszerre, különböző kombinációkban, úgy mint normál zárt (N/C) és normál nyitott (N/O) kontaktusok. A kontaktusok állapota a kapcsoló pozíciójától függően változik: 315°-os állásban az N/O kontaktusok nyitottak, az N/C kontaktusok zártak; míg 45°-os állásban az N/O kontaktusok zártak, az N/C kontaktusok nyitottak.
A Schneider Electric Harmony XB5 ZB5FD59C0 választókapcsoló fej nemzetközi tanúsítványokkal és megfelelőségekkel rendelkezik, beleértve a CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL listázást. A termék vibráció- és ütésállósága kiemelkedő: 5 gn frekvencia-tartományban (2-500 Hz) az IEC 60068-2-6 szerint, valamint 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) fél-szinusz hullám gyorsulással az IEC 60068-2-27 szerint. A termék megfelel számos nemzetközi szabványnak, mint az IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, UL 508 és JIS C8201-1, így világszerte alkalmazható különféle ipari környezetekben.
Schneider Electric Harmony XB5 - ZB5FD59C0 - panelbe süllyesztett műanyag kapcsoló fej, Ø30, 3 állású középre visszatérő, recés, fekete, szürke perem műszaki adatok
Fő tulajdonságok
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB5
Perem anyaga: Műanyag, szürke színre galvanizált
Beépítési átmérő: 30,5 mm
Fej típusa: Beépített süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre visszatérő rugó
Működtető profilja: Fekete recés gomb
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C4 < 6 érintkezőhöz egyszeres és dupla blokkokkal elülső szereléshez
C5 < 5 érintkezőhöz egyszeres blokkokkal elülső szereléshez
C6 < 5 érintkezőhöz egyszeres és dupla blokkokkal elülső szereléshez
C7 < 4 érintkezőhöz egyszeres blokkokkal elülső szereléshez
C8 < 4 érintkezőhöz egyszeres és dupla blokkokkal elülső szereléshez
C11 < 3 érintkezőhöz egyszeres blokkokkal elülső szereléshez
C3 < 6 érintkezőhöz egyszeres blokkokkal elülső szereléshez
SF1 < 3 érintkezőhöz egyszeres blokkokkal elülső szereléshez
Eszköz bemutatás: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, UL 508, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Mechanikai tulajdonságok
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Beépítési információk
Befogási vastagság: 1-6 mm / 0,04-0,24 inch
Panel kivágás átmérője: Ø30,75 mm ajánlott (Ø30,5 0+0,5) / Ø1,21 inch ajánlott (Ø1,20 inch 0+0,0196)
