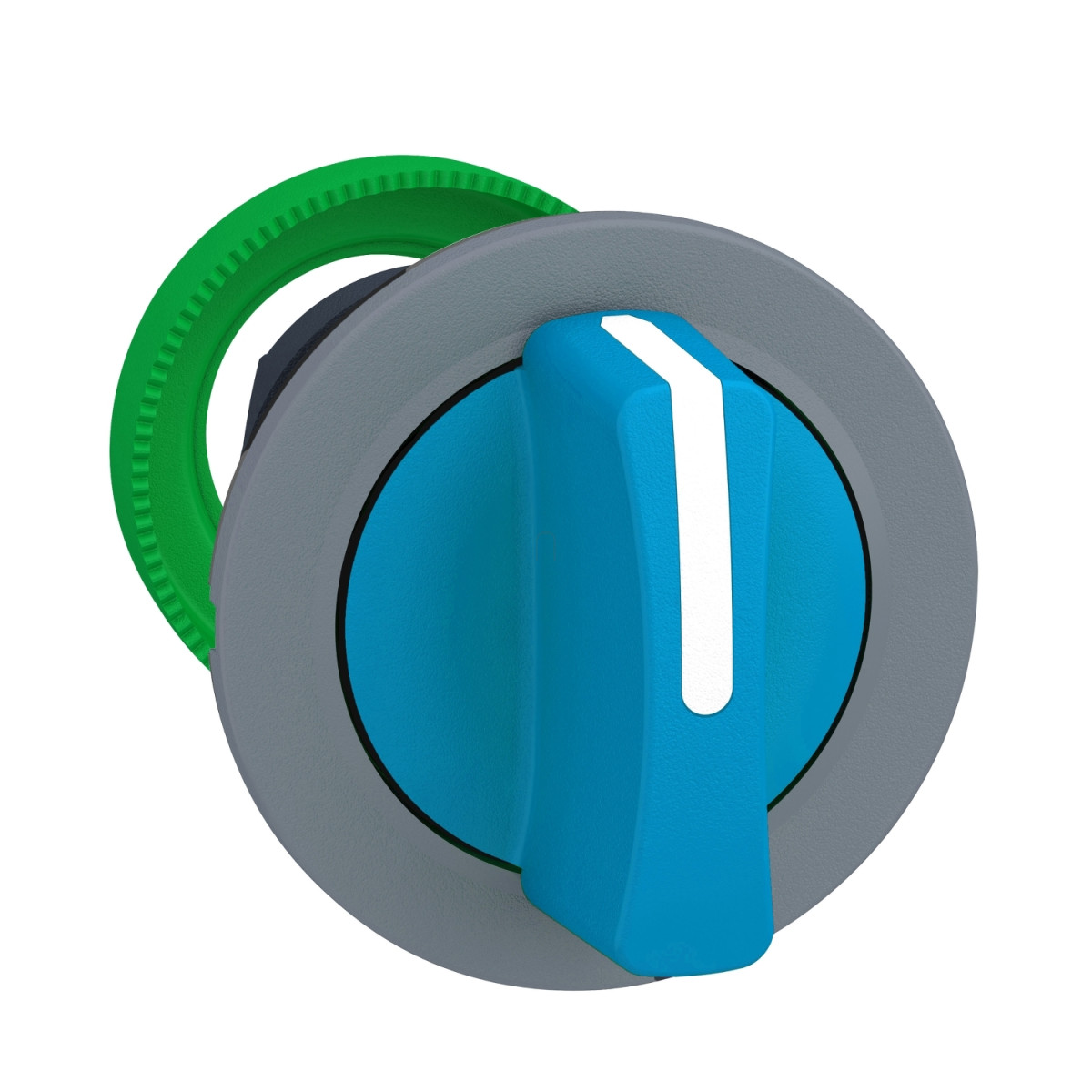

A Schneider Electric Harmony XB5 sorozatának ZB5FD506C0 típusú panelbe süllyesztett választókapcsoló feje egy rendkívül megbízható és sokoldalúan alkalmazható ipari kapcsolóelem. Ez a kék színű, szürke peremmel ellátott műanyag kivitelű kapcsolófej elsősorban ipari környezetben, vezérlőpaneleken, gépkezelői felületeken való használatra tervezték, ahol fontos a megbízható működés és a tartós kivitel.
A ZB5FD506C0 választókapcsoló egy 3 pozíciós kapcsolóelem, amely rendelkezik egy praktikus középre visszatérő rugós mechanizmussal. A szabványos kék fogantyú a könnyed működtetést és jó láthatóságot biztosítja, míg a 30,5 mm-es szerelési átmérő ipari szabványoknak megfelelő kialakítást tesz lehetővé. A termék IP66 és IP67 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízállóságot jelent - így a kapcsoló nedves vagy poros ipari környezetben is biztonságosan használható. A fejegység kerek kialakítású, beépített, süllyesztett típusú, ami letisztult megjelenést biztosít a vezérlőpanelek felületén.
A műszaki paraméterek terén kiemelkedő a ZB5FD506C0 mechanikai élettartama, amely eléri az 1 millió kapcsolási ciklust. Ez rendkívüli tartósságot jelent ipari környezetben történő folyamatos használat mellett is. A kapcsolóelem -40°C és +70°C közötti üzemi és tárolási hőmérsékleten egyaránt megbízhatóan működik, ami szélsőséges környezeti feltételek mellett is stabil teljesítményt garantál. A termék TH (Tough Habitat) védőkezeléssel van ellátva, amely tovább növeli az ellenállóképességét a zord környezeti hatásokkal szemben. A Harmony XB5 sorozat alapvető elemeként ez a kapcsolófej különböző kontaktusblokk-konfigurációkkal kompatibilis, beleértve a C3, C4, C5, C6, C7, C8, C11 és SF1 elektromos kompozíciós kódokat, amelyek lehetővé teszik a rugalmas felhasználást különböző kapcsolási igények esetén.
A kapcsoló méreteit tekintve 37 mm széles, 37 mm magas és 46 mm mély CAD méretekkel rendelkezik. A termék különleges ellenállóképességgel bír a nagy nyomású mosással szemben is, 7000000 Pa nyomásig 55°C-on, 0,1 m távolságból. Ezen kívül IK03 ütésállósággal rendelkezik az IEC 50102 szabvány szerint. A ZB5FD506C0 megfelel számos nemzetközi szabványnak, többek között a CSA C22.2 No 14, IEC 60947-5-1, UL 508, és különböző JIS szabványoknak is. A termék számos nemzetközileg elismert tanúsítvánnyal rendelkezik, mint a CSA, DNV, BV, LROS és UL listed, amely igazolja a magas minőségét és megbízhatóságát. A rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint, ami kiemelkedő mechanikai ellenállóképességet biztosít.
Schneider Electric Harmony XB5 - ZB5FD506C0 - panelbe süllyesztett műanyag választókapcsoló fej, Ø30, 3 állású középre visszatérő, kék, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke színnel bevonva
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető profilja: Kék standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Műszaki paraméterek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3 <6 érintkezőhöz egyblokkosat használva elölről szerelve, C4 <6 érintkezőhöz egyes és kettős blokkokat használva elölről szerelve, C5 <5 érintkezőhöz egyblokkosat használva elölről szerelve, C6 <5 érintkezőhöz egyes és kettős blokkokat használva elölről szerelve, C7 <4 érintkezőhöz egyblokkosat használva elölről szerelve, C8 <4 érintkezőhöz egyes és kettős blokkokat használva elölről szerelve, C11 <3 érintkezőhöz egyblokkosat használva elölről szerelve, SF1 <3 érintkezőhöz egyblokkosat használva elölről szerelve
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály, az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
