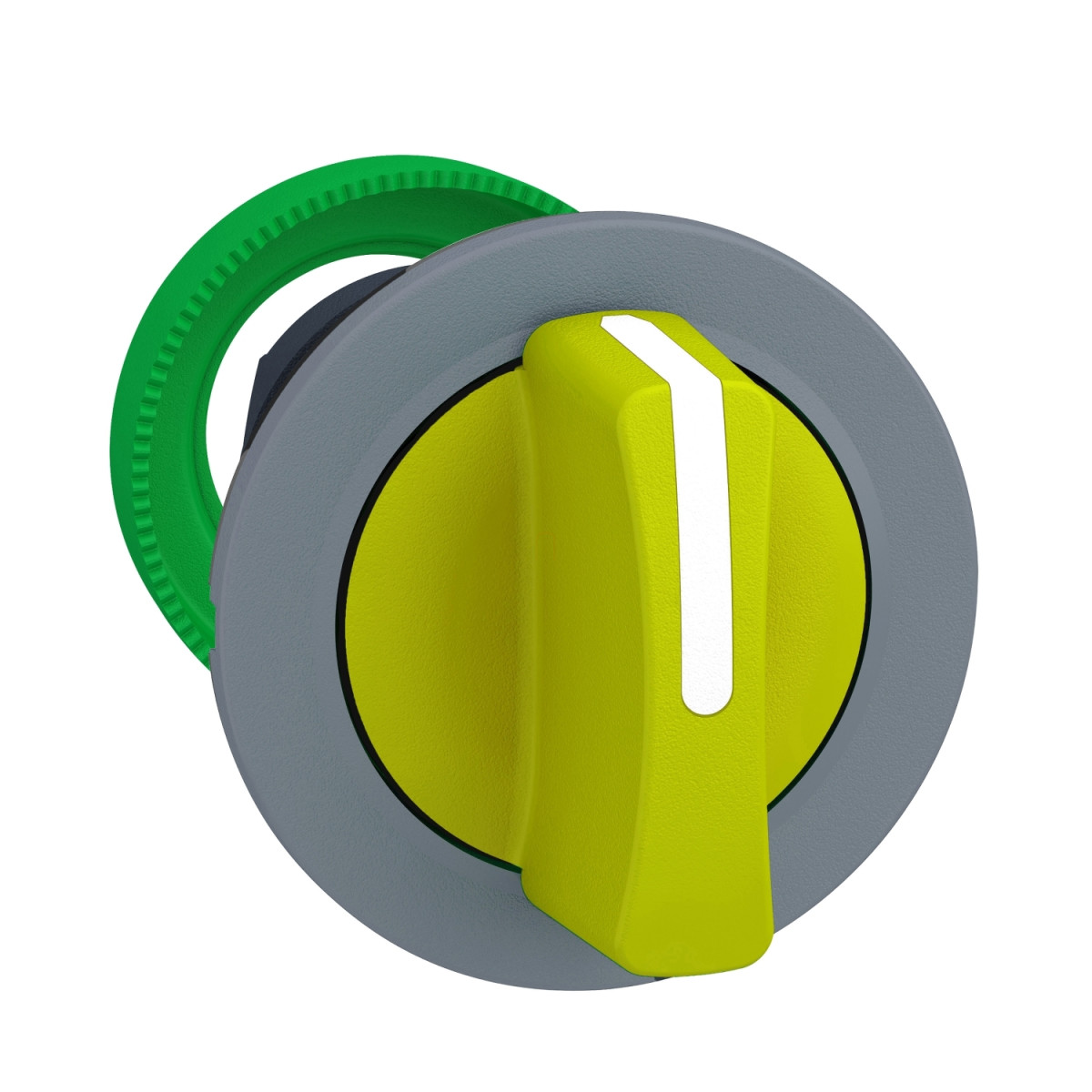

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5FD505C0 modell egy professzionális minőségű, panelbe süllyesztett műanyag választókapcsoló fej, amely kivételes megbízhatóságot és tartósságot biztosít ipari alkalmazásokban. Ez a 30 mm-es átmérőjű, sárga színű kapcsoló 3 pozícióba állítható, és rugós visszatéréssel rendelkezik középső állásba, ami különösen hasznos olyan alkalmazásoknál, ahol a berendezés alaphelyzetbe állítása biztonsági követelmény.
A termék szürke színű műanyag peremmel rendelkezik, amely esztétikus megjelenést kölcsönöz és jól illeszkedik a modern ipari környezetbe. A ZB5FD505C0 választókapcsoló fej tökéletes választás vezérlőpanelekbe való beépítésre, hiszen a süllyesztett kivitel egyszerre praktikus és elegáns megjelenést biztosít. A standard sárga fogantyú jól látható, ami elősegíti a gyors azonosítást és használatot, míg a három pozíciós működés (+/- 45°) sokoldalú vezérlési lehetőséget kínál.
A Harmony XB5 sorozat részeként ez a választókapcsoló fej rendkívüli mechanikai tartóssággal büszkélkedhet, akár 1.000.000 kapcsolási ciklust is kibír, ami kiemelkedő érték a kategóriájában. A ZB5 eszköz rövid nevű termék IP66 és IP67 védettséggel rendelkezik az IEC 60529 szabvány szerint, ami teljes védelmet biztosít por és erős vízsugár ellen, valamint ideiglenes vízbe merítés ellen is ellenáll. Ez a magas szintű védettség ideálissá teszi olyan környezetekben való alkalmazásra, ahol nedvesség vagy por lehet jelen.
A ZB5FD505C0 választókapcsoló fej kiemelkedő műszaki paraméterekkel rendelkezik. A termék -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartományban használható, ami szélsőséges környezeti feltételek között is megbízható működést biztosít. A túlfeszültség elleni védelem szempontjából Class II besorolású az IEC 60536 szabvány szerint. A kapcsoló ellenáll az akár 7000000 Pa nyomású nagynyomású mosónak is 55°C-on, 0,1 m távolságból, továbbá ütésállósága IK03 besorolású az IEC 50102 szabvány szerint. A választókapcsoló fej különböző villamos összeállításokban használható, így rugalmasan alkalmazható különféle vezérlési konfigurációkban.
A Schneider Electric ZB5FD505C0 választókapcsoló fej teljes mértékben megfelel a legfontosabb nemzetközi szabványoknak, beleértve az IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-1, és JIS C8201-5-1 előírásokat. A termék számos tanúsítvánnyal rendelkezik, mint például CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listed, ami garantálja a minőséget és a biztonságos működést. A CAD méretei: 37 mm szélesség, 37 mm magasság és 46 mm mélység, befogási vastagsága pedig 1-6 mm között állítható, így különböző vastagságú panelekbe építhető be.
Schneider Electric Harmony XB5 - ZB5FD505C0 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre rugósan visszatérő
Működtető profilja: Sárga standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő adatok
CAD méretek: 37 mm szélesség, 37 mm magasság, 46 mm mélység
Mechanikai élettartam: 1000000 ciklus
Villamos összetétel kód: C3, C4, C5, C6, C7, C8, C11, SF1 (különböző kontaktus konfigurációkhoz)
Eszköz prezentáció: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tartomány (tárolás): -40...70 °C
Környezeti hőmérséklet tartomány (működés): -40...70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 és IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
IK ütésállósági fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Szerelési adatok
Befogási vastagság: 1-6 mm / 0,04-0,24 hüvelyk
