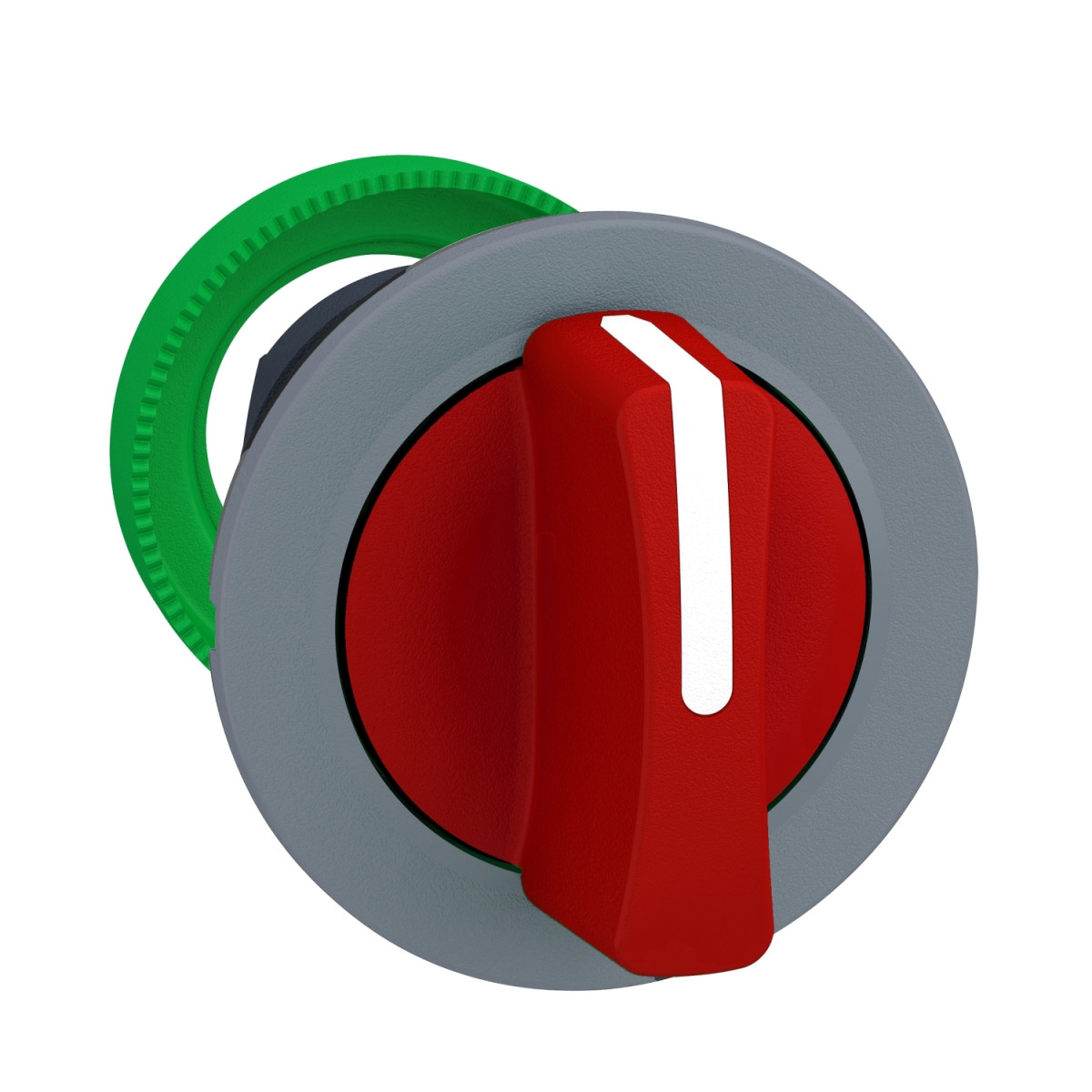

A Schneider Electric Harmony XB5 sorozatú ZB5FD504C0 típusú választókapcsoló fej egy prémium minőségű ipari vezérlőelem, amely kiemelkedő teljesítményt és megbízhatóságot biztosít az ipari automatizálási rendszerekben. Ez a panelbe süllyeszthető, műanyag kivitelű választókapcsoló fej piros színű, szürke kerettel rendelkezik, és kiválóan alkalmas különböző ipari alkalmazásokhoz, ahol ergonomikus és tartós kezelőszervekre van szükség.
A ZB5FD504C0 típusú választókapcsoló fej a Harmony XB5 termékcsalád része, amely a Schneider Electric vezérlőeszközeinek egyik legmegbízhatóbb sorozata. A 30 mm-es szabványos szerelési átmérővel rendelkező kapcsolófej könnyen beépíthető a legtöbb szabványos ipari vezérlőpanelbe. A termék 3 pozíciós (+/- 45°) működést tesz lehetővé, automatikus középállásba visszatérő rugós mechanizmussal, ami különösen hasznos olyan alkalmazásokban, ahol biztonsági szempontból fontos a semleges alapállapotba való visszatérés.
A ZB5FD504C0 választókapcsoló fej rendkívül strapabíró, amit a lenyűgöző 1.000.000 kapcsolási ciklus mechanikai élettartam is bizonyít. A termék IP66 és IP67 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és víz behatolása ellen, így a kapcsoló a legmostohább ipari környezetben is megbízhatóan működik. A kapcsoló ellenáll a nagynyomású mosásnak is, akár 7.000.000 Pa nyomásig 55°C-os vízsugárnak kitéve, 0,1 m távolságról. Az IK03 besorolás pedig a mechanikai behatásokkal szembeni ellenállást jelzi.
A termék számos szabványnak és előírásnak megfelel, többek között az UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványoknak. A ZB5FD504C0 rendelkezik továbbá CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL listázással is, ami igazolja a nemzetközi minőségi és biztonsági követelményeknek való megfelelést. A termék -40°C és +70°C közötti hőmérséklettartományban használható, ami rendkívül széles működési tartományt biztosít különböző környezeti feltételek mellett.
A ZB5FD504C0 választókapcsoló fej műszaki specifikációi között szerepel a II. osztályú túlfeszültség kategória az IEC 60536 szerint, valamint kiváló rezgésállóság (5 gn, f= 2...500 Hz az IEC 60068-2-6 szerint) és ütésállóság (30 gn 18 ms-os és 50 gn 11 ms-os félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint). A termék NEMA 13 és NEMA 4X védettségi besorolással is rendelkezik, ami tovább bővíti alkalmazási lehetőségeit.
A kapcsoló elektromos összeállítási kódjai (C3, C4, C5, C6, C7, C8, C11, SF1) különböző érintkezőkonfigurációkat tesznek lehetővé, így a választókapcsoló fej rugalmasan illeszthető különböző vezérlési igényekhez. A termék méretei kompaktak: 37 mm szélesség, 37 mm magasság és 46 mm mélység, ami lehetővé teszi a helytakarékos beépítést. A választókapcsoló fejhez különböző érintkezőblokkok csatlakoztathatók, amelyek csavaros csatlakozókkal, dugaszolható csatlakozókkal vagy Faston csatlakozókkal szerelhetők. A javasolt panel kivágás átmérője 30,75 mm (Ø30,5 mm +0,5 mm tűréssel), a szükséges minimális távolság több kapcsoló egymás melletti elhelyezésekor pedig 40 mm mind vízszintes, mind függőleges irányban.
Schneider Electric Harmony XB5 - ZB5FD504C0 műszaki adatok
Általános termékjellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB5
Előlap anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 30,5 mm
Fejkialakítás: Süllyesztett kivitel
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középállásba visszatérő rugós
Működtető profilja: Piros standard fogantyú
Működtető pozíció információ: 3 pozíciós +/- 45°
Kiegészítő műszaki adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1.000.000 ciklus
Elektromos összetételi kód: C3 - <6 érintkező egyedi blokkok használatával, előlapi szereléssel
C4 - <6 érintkező egyedi és dupla blokkok használatával, előlapi szereléssel
C5 - <5 érintkező egyedi blokkok használatával, előlapi szereléssel
C6 - <5 érintkező egyedi és dupla blokkok használatával, előlapi szereléssel
C7 - <4 érintkező egyedi blokkok használatával, előlapi szereléssel
C8 - <4 érintkező egyedi és dupla blokkok használatával, előlapi szereléssel
C11 - <3 érintkező egyedi blokkok használatával, előlapi szereléssel
SF1 - <3 érintkező egyedi blokkok használatával, előlapi szereléssel
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzemelés közben: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7.000.000 Pa 55°C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyd's Register of Shipping), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
Szerelési és bekötési információk
Ajánlott panel kivágás: Ø30,75 mm (Ø30,5 mm +0,5 mm tűréssel)
Kapcsolási távolságok: a = 40 mm, b = 40 mm (csavaros vagy dugaszolható csatlakozókkal)
Faston csatlakozók esetén: a = 45 mm, b = 40 mm
Szorítási vastagság: 1-6 mm / 0,04-0,24 hüvelyk
