A Schneider Electric Harmony XB5 termékcsalád ZB5FD501C0 jelzésű választókapcsoló feje professzionális ipari környezetbe tervezett, kiváló minőségű vezérlőelem. Ez a panelbe süllyesztett kivitelű, műanyag konstrukciójú kapcsolófej tökéletes választás vezérlőpanelekhez, irányítópultokhoz és különböző ipari berendezésekhez, ahol megbízható működésre és egyszerű kezelhetőségre van szükség.

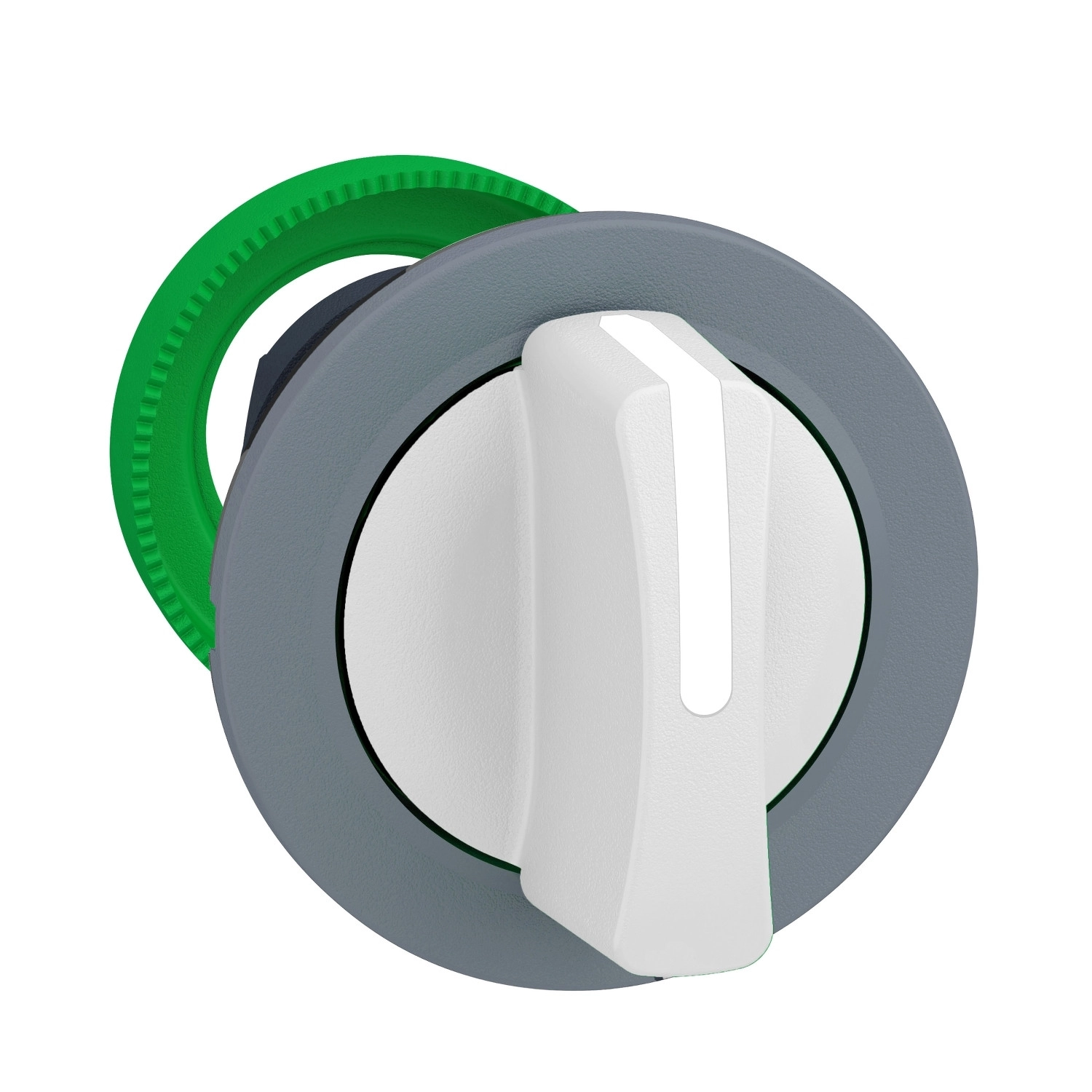

A ZB5FD501C0 kapcsolófej fehér standard fogantyúval és szürke színre galvanizált műanyag kerettel rendelkezik, ami elegáns megjelenést biztosít. A 30 mm-es szerelési átmérő iparági szabvány, így könnyen beilleszthető a szabványos furatokba. A termék három pozíciós működtetési lehetőséget kínál, +/- 45° elfordítási tartománnyal, középre automatikusan visszatérő rugós mechanizmussal. Ez a funkció különösen hasznos olyan alkalmazásokban, ahol biztonsági szempontból fontos a kapcsoló alaphelyzetbe való automatikus visszatérése a kezelés után.
A ZB5FD501C0 műszaki paraméterei impozánsak: IP66 és IP67 védettségi besorolással rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízállóságot biztosít. A NEMA 13 és NEMA 4X amerikai szabvány szerinti védettség is garantált. A kapcsolófej ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomásig 55°C-on, 0,1 méter távolságból, ami ipari környezetben különösen előnyös tulajdonság. Az IK03 ütésállósági osztály az IEC 50102 szabványnak megfelelően további mechanikai védelmet nyújt.
A Schneider Electric Harmony XB5 ZB5FD501C0 kapcsolófej rendkívüli mechanikai élettartammal büszkélkedhet: 1000000 kapcsolási ciklust képes teljesíteni meghibásodás nélkül. Ez a kiemelkedő tartósság jelentősen csökkenti a karbantartási költségeket és növeli a berendezések megbízhatóságát. A termék különböző elektromos összetételű konfigurációkkal használható, támogatja a C3, C4, C5, C6, C7, C8, C11 és SF1 kódoknak megfelelő érintkezőblokk elrendezéseket, így rendkívül sokoldalúan alkalmazható különféle vezérlési feladatokhoz. A kapcsoló kiemelkedő rezgésállósággal is rendelkezik: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabványnak megfelelően, valamint 30 gn és 50 gn ütésállósággal (11-18 ms időtartam) fél-szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint.
A ZB5FD501C0 kapcsolófej számos nemzetközi tanúsítvánnyal rendelkezik, köztük CSA, DNV, BV, LROS (Lloyds hajózási nyilvántartása) és UL minősítésekkel, ami biztosítja a megfelelést a legszigorúbb nemzetközi szabványoknak és előírásoknak. A termék használható -40°C és +70°C közötti környezeti hőmérsékleti tartományban, mind üzemeltetés, mind tárolás során, ami rendkívüli sokoldalúságot biztosít a legkülönbözőbb ipari környezetekben való alkalmazáshoz. A műszaki rajzok alapján a CAD méretek: 37 mm szélesség, 37 mm magasság és 46 mm mélység, a befoglalási mérete pedig rendkívül kompakt.
Schneider Electric Harmony XB5 ZB5FD501C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB5
Keret anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Jelzőegység fej alakja: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető kivitele: Fehér standard fogantyú
Működtető pozíció információ: 3 állás +/- 45°
Kiegészítő információk
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3 kevesebb mint 6 érintkezőhöz egysoros blokkok használatával elülső szerelés esetén; C4 kevesebb mint 6 érintkezőhöz egy- és kétsoros blokkok használatával elülső szerelés esetén; C5 kevesebb mint 5 érintkezőhöz egysoros blokkok használatával elülső szerelés esetén; C6 kevesebb mint 5 érintkezőhöz egy- és kétsoros blokkok használatával elülső szerelés esetén; C7 kevesebb mint 4 érintkezőhöz egysoros blokkok használatával elülső szerelés esetén; C8 kevesebb mint 4 érintkezőhöz egy- és kétsoros blokkok használatával elülső szerelés esetén; C11 kevesebb mint 3 érintkezőhöz egysoros blokkok használatával elülső szerelés esetén; SF1 kevesebb mint 3 érintkezőhöz egysoros blokkok használatával elülső szerelés esetén
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működés közben: -40…70 °C
Túlfeszültség-védelmi kategória: II. osztály az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP66 az IEC 60529 szabványnak megfelelően; IP67 az IEC 60529 szabványnak megfelelően
NEMA védettségi fokozat: NEMA 13; NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szabványnak megfelelően
Szabványok és tanúsítványok
Szabványok: UL 508; IEC 60947-5-1; IEC 60947-1; JIS C8201-5-1; IEC 60947-5-4; CSA C22.2 No 14; JIS C8201-1
Terméktanúsítványok: CSA; DNV; BV; LROS (Lloyds hajózási nyilvántartás); UL listás
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően; 50 gn (időtartam = 11 ms) fél-szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
