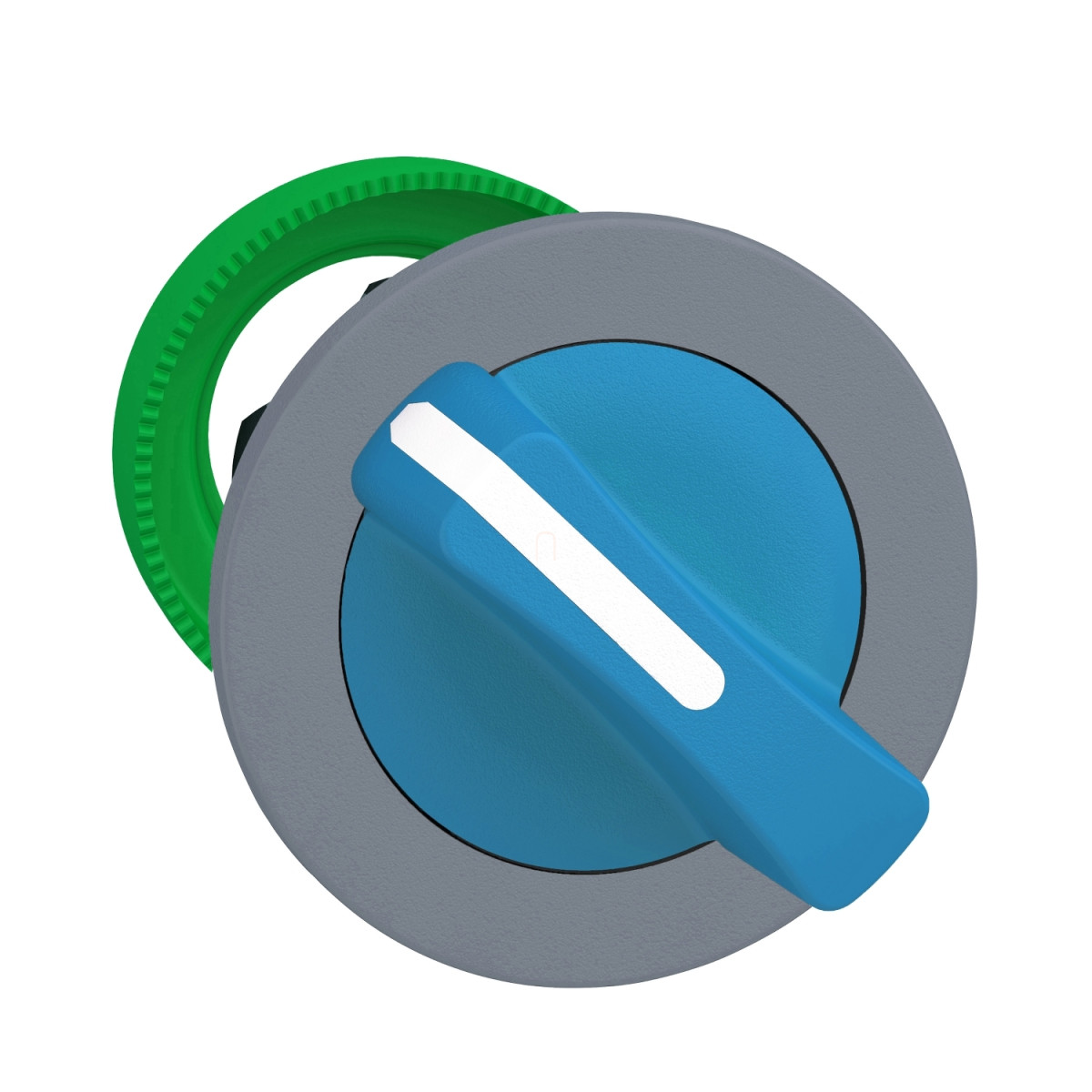

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FD406C0 egy kiváló minőségű, panelbe süllyeszthető műanyag választókapcsoló fej, amely professzionális ipari környezetben történő alkalmazásra lett kifejlesztve. Ez a kék színű, 30 mm átmérőjű kapcsolófej szürke műanyag kerettel rendelkezik, és két pozíciós kialakítása jobbról balra rugós visszatérítéssel működik, ami kiváló megbízhatóságot és egyszerű használatot biztosít.
A ZB5FD406C0 választókapcsoló fej a Harmony XB5 sorozat jellegzetes tulajdonságait hordozza, mint például a kiemelkedő mechanikai tartósság, amely akár 1.000.000 kapcsolási ciklust is kibír. A termék kompakt kialakítása – 37 mm x 37 mm x 46 mm (szélesség x magasság x mélység) – lehetővé teszi a helytakarékos beépítést. A 30,5 mm-es szerelési átmérő szabványos kialakítású, így könnyű telepíteni a legtöbb ipari vezérlőpanelre. A süllyesztett beépítés (built-in-flush) további előnye a védett elhelyezés és a letisztult megjelenés.
A kapcsolófej kiemelkedő védettséggel rendelkezik a külső környezeti hatások ellen: IP66 és IP67 védettségi szintje (az IEC 60529 szabvány szerint) biztosítja a por- és vízállóságot. A NEMA 13 és NEMA 4X minősítés további bizonyítéka a termék robusztusságának. Figyelemre méltó a nagynyomású mosással szembeni ellenállása is, amely akár 7.000.000 Pa nyomásig terjed 55°C-on, 0,1 m távolságból. A termék IK03 ütésállósággal rendelkezik az IEC 50102 szabvány szerint, ami tovább növeli alkalmazhatóságát ipari környezetben. A TH típusú védőkezelés további ellenállóságot biztosít a környezeti hatásokkal szemben.
A ZB5FD406C0 széleskörű hőmérsékleti tartományban működőképes: -40°C és +70°C között üzemeltethető és tárolható, ami lehetővé teszi használatát szélsőséges időjárási körülmények között is. A termék II. túlfeszültségi osztályba tartozik az IEC 60536 szabvány szerint. Működési jellemzői közé tartozik a két 90°-os kapcsolási pozíció, a standard kék fogantyú és a kör alakú jelzőegység. A készülék több különböző elektromos összeállítási kóddal is használható, mint például C3, C4, C5, C6, C7, C8, C11, C15 és SF1, amelyek különböző számú érintkezővel történő előlapra szerelést tesznek lehetővé. A termék alapelemként kerül forgalomba, amely rugalmas konfigurálást tesz lehetővé.
A ZB5FD406C0 választókapcsoló fej megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, IEC 60947-5-1 és JIS C8201-1 előírásoknak. A termék rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami igazolja megfelelőségét a legszigorúbb biztonsági és minőségi követelményeknek. A termék kiválóan ellenáll a rezgésnek (5 gn, f= 2…500 Hz az IEC 60068-2-6 szerint) és az ütésnek (30 gn 18 ms-ig vagy 50 gn 11 ms-ig félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint).
Schneider Electric Harmony XB5 műanyag választókapcsoló fej műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Rövid név: ZB5
Keret anyaga: Műanyag, szürke színű
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett beépítésű
Egységnyilvántartás: 1
Jelzőegység alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérés
Működtető profilja: Kék standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő jellemzők
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 kevesebb mint 6 érintkezőhöz egyes blokkok használatakor előlapi szerelésnél
C4 kevesebb mint 6 érintkezőhöz egyes és kettős blokkok használatakor előlapi szerelésnél
C5 kevesebb mint 5 érintkezőhöz egyes blokkok használatakor előlapi szerelésnél
C6 kevesebb mint 5 érintkezőhöz egyes és kettős blokkok használatakor előlapi szerelésnél
C7 kevesebb mint 4 érintkezőhöz egyes blokkok használatakor előlapi szerelésnél
C8 kevesebb mint 4 érintkezőhöz egyes és kettős blokkok használatakor előlapi szerelésnél
C11 kevesebb mint 3 érintkezőhöz egyes blokkok használatakor előlapi szerelésnél
C15 kevesebb mint 1 érintkezőhöz egyes blokkok használatakor előlapi szerelésnél
SF1 kevesebb mint 3 érintkezőhöz egyes blokkok használatakor előlapi szerelésnél
Eszköz bemutatás: Alapelem
Környezeti adatok
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
