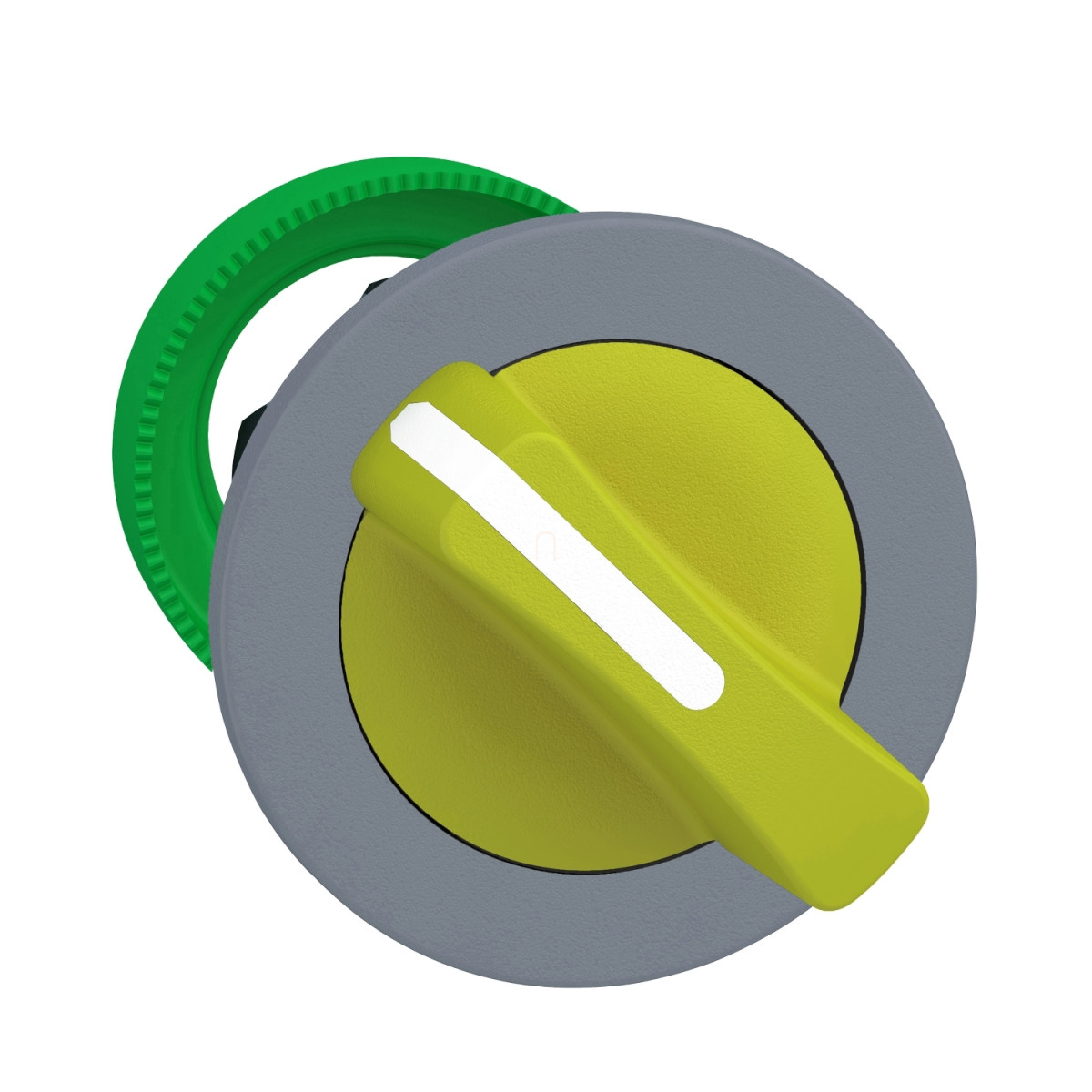

A Schneider Electric Harmony XB5 sorozatú ZB5FD405C0 választókapcsoló fej professzionális ipari környezetbe tervezett, kiváló minőségű vezérlőelem, amely tökéletes választás különböző automatizálási és vezérlési feladatokhoz. Ez a süllyesztett kivitelű, műanyag konstrukciójú kezelőszerv nemcsak esztétikus megjelenést biztosít, hanem kimagasló tartósságot is kínál a legigényesebb ipari környezetekben is.
A Harmony XB5 termékcsalád részeként ez a választókapcsoló fej 30,5 mm-es szabványos szerelési átmérővel rendelkezik, ami megkönnyíti a beépítését különböző vezérlőpanelekbe és kezelőfelületekbe. A két pozíciót biztosító, jobbról balra rugós visszatérésű működtetés praktikus megoldást nyújt olyan alkalmazásokhoz, ahol a kapcsoló automatikus alaphelyzetbe állása szükséges. A választókapcsoló fej sárga színe kiváló láthatóságot biztosít, míg a szürke keret elegáns megjelenést kölcsönöz. A kerek fejforma és a standard sárga fogantyú ergonomikus kezelhetőséget tesz lehetővé, így a működtetése komfortos és egyértelmű.
A ZB5FD405C0 műszaki paraméterei lenyűgözőek: az IP66 és IP67 védettségi besorolás kiemelkedő por- és vízállóságot garantál még a legmostohább körülmények között is. A NEMA 13 és NEMA 4X szabványoknak való megfelelés tovább erősíti a termék védettségét. A kapcsoló ellenáll a 7000000 Pa nyomású magasnyomású mosásnak 55°C-on, 0,1 m távolságból, ami ipari környezetben különösen előnyös tulajdonság. Az IK03 besorolás megfelelő mechanikai védelmet biztosít a külső behatásokkal szemben. A -40°C és +70°C közötti működési és tárolási hőmérséklet-tartomány rendkívül széles alkalmazási lehetőségeket kínál a szélsőséges környezetben való használatra is.
A kapcsoló 1 millió kapcsolási ciklust biztosító mechanikai élettartama kiemelkedő, ami hosszú távú, megbízható működést garantál. Az elektromos összeállítási kódok (C3, C4, C5, C6, C7, C8, C11, C15, SF1) különböző érintkező-konfigurációkat tesznek lehetővé, így a termék rendkívül sokoldalúan alkalmazható. A kapcsolófej csatlakoztatható csavaros kapcsokkal, dugaszolható csatlakozókkal vagy Faston csatlakozókkal, ami rugalmas telepítési lehetőségeket biztosít. A termék megfelel számos nemzetközi szabványnak, köztük a CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1 és JIS C8201-1 előírásainak, valamint rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal is.
Harmony XB5 ZB5FD405C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Szürke színre bevont műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kivitel
Értékesítési oszthatatlan mennyiség: 1
Jelzőegység fejformája: Kerek
Működtető típusa: Jobbról balra rugós visszatérés
Működtető profil: Sárga standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 <6 érintkezőhöz egyes blokkokkal első szereléshez, C4 <6 érintkezőhöz egyes és dupla blokkokkal első szereléshez, C5 <5 érintkezőhöz egyes blokkokkal első szereléshez, C6 <5 érintkezőhöz egyes és dupla blokkokkal első szereléshez, C7 <4 érintkezőhöz egyes blokkokkal első szereléshez, C8 <4 érintkezőhöz egyes és dupla blokkokkal első szereléshez, C11 <3 érintkezőhöz egyes blokkokkal első szereléshez, C15 <1 érintkezőhöz egyes blokkokkal első szereléshez, SF1 <3 érintkezőhöz egyes blokkokkal első szereléshez
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féligszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) féligszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
