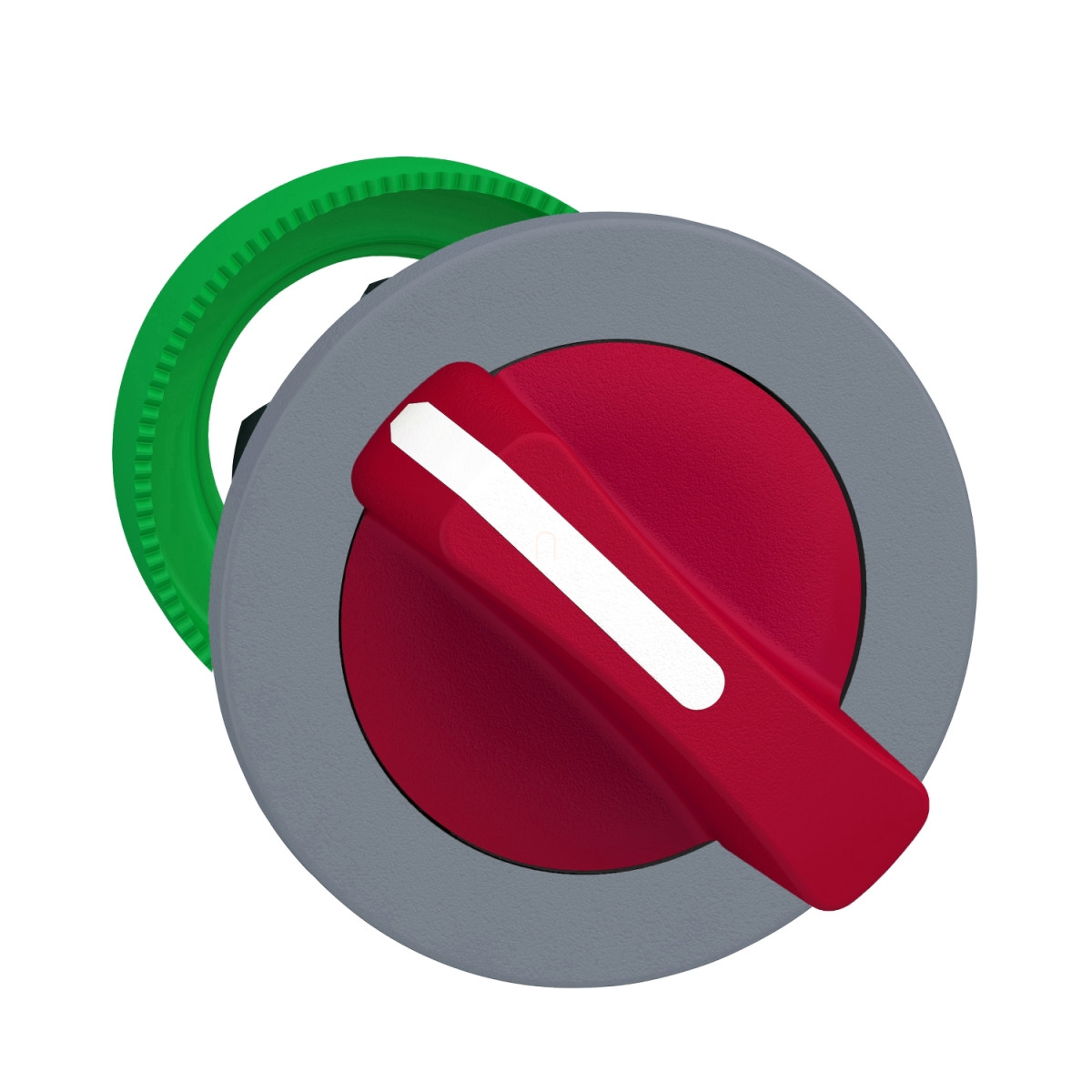

A Schneider Electric Harmony XB5 sorozatának ZB5FD404C0 jelzésű választókapcsoló feje professzionális vezérlőeszköz, amely megbízható és tartós működést biztosít ipari környezetben. Ez a panelbe süllyeszthető, piros fejjel és szürke műanyag peremmel rendelkező kapcsoló tökéletes megoldás a különböző vezérlési alkalmazásokhoz.
A ZB5FD404C0 választókapcsoló fej két pozícióval rendelkezik 90°-os elfordulással, jobbról balra rugós visszatérő funkcióval. A piros standard fogantyú kiváló láthatóságot biztosít, így könnyen észrevehető még kevésbé ideális fényviszonyok között is. A 30,5 mm-es szerelési átmérővel rendelkező kapcsolófej könnyen beépíthető a szabványos méretű panel nyílásokba, míg a 37 mm x 37 mm x 46 mm-es teljes mérete kompakt kialakítást tesz lehetővé.
A Harmony XB5 ZB5FD404C0 kiemelkedő mechanikai tartóssággal büszkélkedhet, 1000000 kapcsolási ciklust képes elviselni, ami hosszú élettartamot biztosít még gyakori használat esetén is. Műanyag, szürke bevonatú háza ellenáll a mindennapi használat során felmerülő kopásnak és sérüléseknek. A kerek kialakítású jelzőegység fej praktikus és ergonomikus használatot biztosít a kezelő számára. Az eszköz egyszerű alapelem, amelyet különböző konfigurációkban lehet felhasználni a vezérlési igényeknek megfelelően.
A Schneider Electric ZB5FD404C0 választókapcsoló fej környezeti szempontból is kiváló tulajdonságokkal rendelkezik. A TH védőkezeléssel ellátott eszköz -40°C és +70°C közötti üzemi és tárolási hőmérsékleten is megbízhatóan működik, ami alkalmassá teszi szélsőséges körülmények közötti használatra. Az IEC 60529 szabvány szerinti IP66 és IP67 védettségi fokozat garantálja a por és víz elleni magas szintű védelmet, míg a NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék kiváló védelmi képességeinek. A kapcsoló ellenáll a nagy nyomású mosásnak is, 7000000 Pa nyomásig 55°C-on, 0,1 méteres távolságból.
A ZB5FD404C0 változatos elektromos összetételi kódokkal használható (C3, C4, C5, C6, C7, C8, C11, C15, SF1), ami rendkívüli rugalmasságot biztosít a különböző kapcsolási igényekhez. Ez a választókapcsoló fej megfelel számos nemzetközi szabványnak, beleértve a CSA C22.2 No 14, IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, és JIS C8201-1 szabványokat, és rendelkezik CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL tanúsítványokkal is. A termék kiváló rezgés- és ütésállóságot kínál, megfelelve az IEC 60068-2-6 szerinti 5 gn (f = 2...500 Hz) rezgésállósági, valamint az IEC 60068-2-27 szerinti 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulási ütésállósági követelményeknek.
Schneider Electric Harmony XB5 - ZB5FD404C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid eszköznév: ZB5
Perem anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Jelzőegység fejének alakja: Kerek
Kezelőszerv típusa: Jobbról balra rugós visszatérésű
Kezelőszerv profilja: Piros standard fogantyú
Kezelőszerv pozíció információ: 2 pozíció 90°
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összetételi kód: C3 (max. 6 érintkező egyedi blokkok használatával előlapi szereléshez), C4, C5, C6, C7, C8, C11, C15, SF1 (különböző érintkezőkonfigurációkhoz)
Eszköz megjelenítése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: CSA C22.2 No 14, IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
