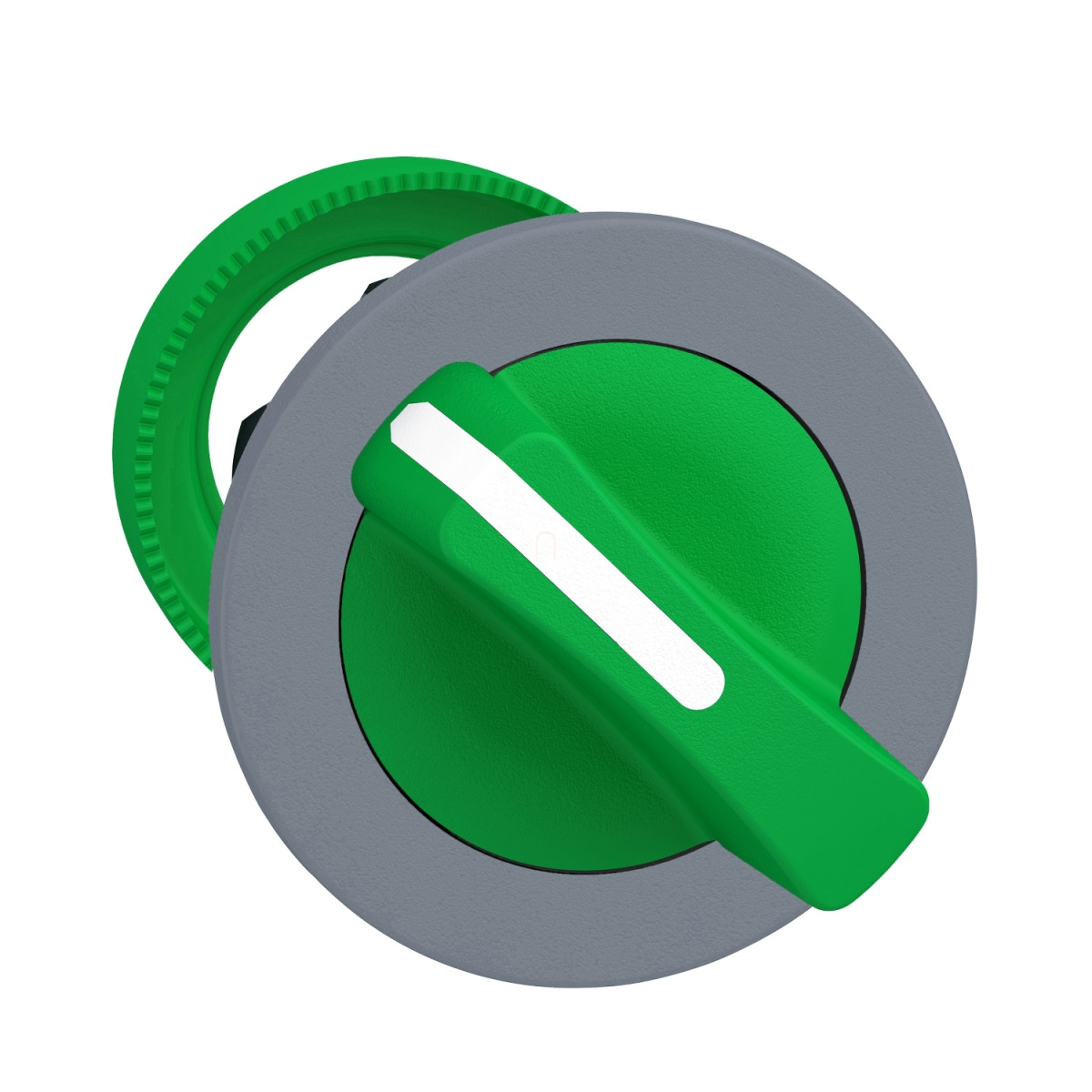

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FD403C0 választókapcsoló fej kiváló megoldást kínál ipari vezérlőrendszerek számára, ahol megbízható és tartós kapcsolóelemekre van szükség. Ez a zöld, műanyag anyagú, szürke peremmel ellátott kapcsolófej a Harmony XB5 sorozat része, amely világszerte elismert minőségéről és tartósságáról.
A ZB5FD403C0 egy 30 mm átmérőjű, panelbe süllyeszthető választókapcsoló fej, amely két kapcsolási pozícióval rendelkezik, jobbról balra történő rugós visszatéréssel. Ez a funkció különösen hasznos olyan alkalmazásokban, ahol biztonsági okokból a kapcsolónak automatikusan vissza kell térnie alaphelyzetbe. A kapcsolófej kialakítása lehetővé teszi, hogy az kezelő gyorsan és egyértelműen azonosítsa az aktuális kapcsolási állapotot. A zöld szín szabványos ipari környezetben általában az indítás, engedélyezés vagy normál működés jelzésére szolgál, így intuitív használatot biztosít a kezelőnek.
A termék műszaki paraméterei lenyűgözőek: a 30,5 mm-es beépítési átmérő szabványos nyílásokba való beszerelést tesz lehetővé, míg a beépítési mélység 46 mm. A kapcsolófej IP66 és IP67 védettséggel rendelkezik az IEC 60529 szabvány szerint, ami tökéletes védelmet biztosít por és víz ellen, így a termék ideálisan használható mostoha ipari környezetben is. A NEMA 13 és NEMA 4X védettségi osztályok további bizonyítékot szolgáltatnak a termék robusztus kialakításáról, amely ellenáll az olajnak, nem korrozív hűtőfolyadékoknak, és védelmet nyújt vízsugarakkal szemben is. Figyelemre méltó, hogy a termék akár 7000000 Pa nyomású magasnyomású mosóval is tisztítható 55°C hőmérsékleten 0,1 m távolságból.
A ZB5FD403C0 mechanikai élettartama legalább 1.000.000 működési ciklus, ami rendkívüli tartósságot jelent ipari környezetben. A -40°C és +70°C közötti működési és tárolási hőmérséklet-tartomány szélsőséges környezeti feltételek mellett is megbízható teljesítményt garantál. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, valamint a CSA C22.2 No 14 előírásainak, és rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal.
Az elektromos összetételi kódok (C3, C4, C5, C6, C7, C8, C11, C15, SF1) sokféle konfigurációs lehetőséget kínálnak, ami lehetővé teszi a rugalmas alkalmazást különböző vezérlési rendszerekben. A kapcsoló állásjelző táblázat egyértelműen mutatja a kapcsoló két pozíciójának (315° és 45°) érintkezőállapotait, így a tervező pontosan tudja, hogy a NO (alaphelyzetben nyitott) és NC (alaphelyzetben zárt) érintkezők mely állapotban vannak az egyes kapcsolópozíciókban. Választókapcsolóként a ZB5FD403C0 ideális különböző gépvezérlési feladatok ellátására, biztosítva a megbízható működést még a legigényesebb ipari környezetben is.
Schneider Electric Harmony XB5 - ZB5FD403C0 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB5
Előlap anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 30,5 mm
Fejkialakítás: Süllyesztett kivitel
Jelzőfej alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérésű
Működtető profilja: Zöld standard fogantyú
Kapcsolási pozíciók: 2 pozíció, 90°
Kiegészítő adatok
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összetételi kód: C3, C4, C5, C6, C7, C8, C11, C15, SF1
Eszköz leírása: Alap elem
Környezeti paraméterek
Védőkezelés: TH
Tárolási hőmérséklet: -40…70 °C
Üzemi hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
IP védettségi szint: IP66 és IP67 az IEC 60529 szabvány szerint
NEMA védettség: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa, 55 °C-on, 0,1 m távolságból
IK védettség: IK03 az IEC 50102 szabvány szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
