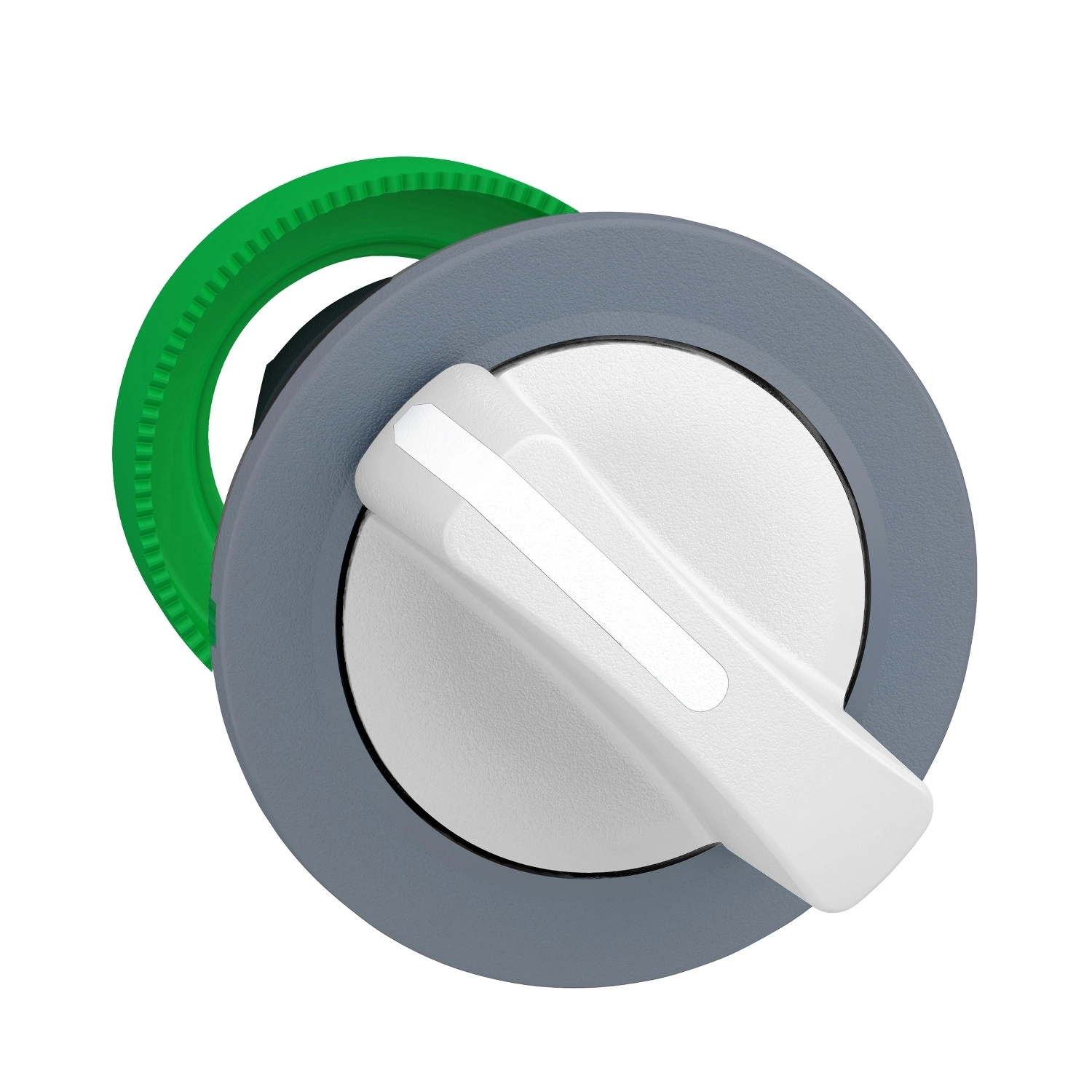

A Schneider Electric Harmony XB5 termékcsalád ZB5FD401C0 típusú, süllyesztett választókapcsoló feje egy kiváló minőségű ipari vezérlőelem, amely tökéletes megoldást kínál különböző automatizálási és vezérlési alkalmazásokhoz. Ez a fehér, műanyag kivitelű választókapcsoló fej 30 mm-es szabványos szerelőnyílásba illeszthető, és szürke kerettel (bezel) rendelkezik, amely elegáns megjelenést biztosít.
A ZB5FD401C0 választókapcsoló két pozícióval rendelkezik, és jobbról balra rugós visszatérő funkcióval van ellátva, ami azt jelenti, hogy a kapcsoló automatikusan visszaáll alaphelyzetbe, miután elengedjük. Ez a tulajdonság különösen hasznos olyan alkalmazásokban, ahol pillanatnyi működtetésre van szükség. A standard fehér fogantyú könnyen felismerhető és jól látható ipari környezetben is, elősegítve a biztonságos és hatékony működtetést.
A termék kiemelkedő mechanikai tartóssággal rendelkezik, akár 1.000.000 működtetési ciklust is kibír, ami hosszú élettartamot biztosít még intenzív használat mellett is. A ZB5FD401C0 választókapcsoló fej rendkívül strapabíró, és megfelel a legmagasabb ipari szabványoknak, beleértve az IP66 és IP67 védettségi fokozatokat is az IEC 60529 szabvány szerint. Ez azt jelenti, hogy teljesen porálló, és ideiglenes vízbe merülés ellen is védett, így akár olyan környezetben is használható, ahol por, nedvesség vagy akár nagynyomású vízsugár is előfordulhat.
A termék kiváló elektromos kompatibilitással rendelkezik, különböző érintkezőblokk-konfigurációkkal használható. Többféle elektromos összeállítási kódnak megfelelően alkalmazható (C3, C4, C5, C6, C7, C8, C11, C15, SF1), így rendkívül rugalmas megoldást kínál különböző vezérlési igényekhez. A választókapcsoló fej a front felől szerelhető egyedi és dupla érintkezőblokkokkal, ami megkönnyíti a telepítést és a karbantartást. A termék méretei kompaktak: a CAD szerinti teljes szélesség és magasság 37 mm, a mélység pedig 46 mm. A szerelési átmérő 30,5 mm, ami megfelel a standard 30 mm-es kerek szerelőnyílásoknak ipari kezelőpaneleken. A kapcsoló két pozíciója közötti elfordulás 90°.
A ZB5FD401C0 használata széles hőmérsékleti tartományban lehetséges, -40°C és +70°C között biztonságosan üzemeltethető és tárolható, ami lehetővé teszi alkalmazását extrém környezeti feltételek között is. Az IEC 60536 szabvány szerint II. túlfeszültségi osztályba tartozik. A terméket TH védőkezeléssel látták el, ami tovább növeli ellenállását a káros környezeti hatásokkal szemben. A választókapcsoló rendkívüli ellenállóképességgel rendelkezik, akár 7.000.000 Pa nagynyomású mosás ellen is védett 55°C-on, 0,1 m távolságról. Ütésállósága IK03 fokozatú az IEC 50102 szabvány szerint. A termék továbbá kiváló rezgésállósággal is rendelkezik, 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint kiemelkedő ütésállósággal: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél szinuszos hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB5 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB5
Keret anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett kivitel
Minimum rendelési mennyiség: 1 db
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérésű
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő információk
CAD szerinti teljes szélesség: 37 mm
CAD szerinti teljes magasság: 37 mm
CAD szerinti teljes mélység: 46 mm
Mechanikai élettartam: 1.000.000 ciklus
Elektromos összeállítási kód:
C3: <6 érintkező egyedi blokkok használatával, elülső szereléssel
C4: <6 érintkező egyedi és dupla blokkok használatával, elülső szereléssel
C5: <5 érintkező egyedi blokkok használatával, elülső szereléssel
C6: <5 érintkező egyedi és dupla blokkok használatával, elülső szereléssel
C7: <4 érintkező egyedi blokkok használatával, elülső szereléssel
C8: <4 érintkező egyedi és dupla blokkok használatával, elülső szereléssel
C11: <3 érintkező egyedi blokkok használatával, elülső szereléssel
C15: <1 érintkező egyedi blokkok használatával, elülső szereléssel
SF1: <3 érintkező egyedi blokkok használatával, elülső szereléssel
Termék megjelenése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültségi kategória: II. osztály, IEC 60536 szabvány szerint
IP védettségi fokozat:
IP66 az IEC 60529 szabvány szerint
IP67 az IEC 60529 szabvány szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosás elleni védelem: 7.000.000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szabvány szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szabvány szerint
Ütésállóság:
30 gn (időtartam = 18 ms) fél szinuszos hullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint
50 gn (időtartam = 11 ms) fél szinuszos hullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint
