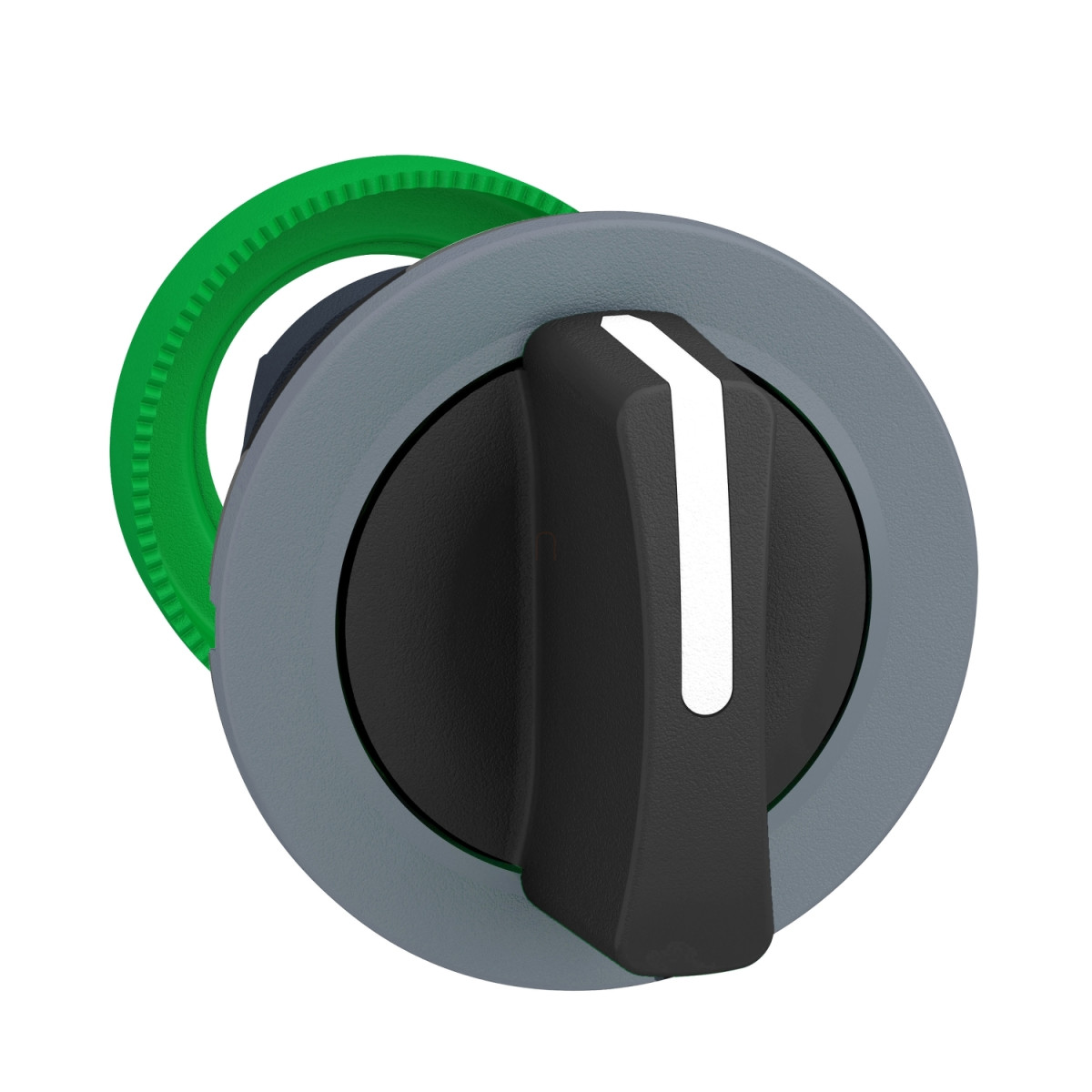

A Schneider Electric Harmony XB5 termékcsalád ZB5FD3C0 típusú választókapcsoló feje kiváló minőségű ipari kapcsolóelem, amely tökéletes megoldást kínál különböző vezérlési alkalmazásokhoz. Ez a süllyesztett fejkialakítású, 30 mm-es átmérőjű kapcsoló fej fekete standard fogantyúval és szürke műanyag peremmel rendelkezik, amely elegáns megjelenést biztosít bármilyen vezérlőpanelen.
A ZB5FD3C0 választókapcsoló fej 3 pozíciós, +/- 45°-os elfordítási tartománnyal, és "stay put" (megmaradó) működéssel rendelkezik, ami azt jelenti, hogy a választott pozícióban marad az elengedés után is. Ez ideálissá teszi olyan alkalmazásokhoz, ahol a beállított pozíciót hosszabb ideig fenn kell tartani. A kapcsolóelem kerek kialakítású, ami megfelelő ergonómiát és felhasználóbarát kezelést biztosít.
A Schneider Electric Harmony XB5 ZB5FD3C0 választókapcsoló fej különböző érintkezőblokkok felszerelésével konfigurálható, az alkalmazás igényeinek megfelelően. A választókapcsoló különböző elektromos összeállítási kódok szerint használható, mint például C3, C4, C5, C6, C7, C8, C11 és SF1, amelyek eltérő számú érintkezőt tesznek lehetővé az előlapi szerelés során. Ezzel a rugalmassággal a ZB5FD3C0 különféle vezérlési alkalmazásokban használható, az egyszerű be/ki kapcsolástól a komplexebb vezérlési feladatokig.
A ZB5FD3C0 választókapcsoló fej kiemelkedő tartóssággal büszkélkedhet, mechanikai élettartama 1.000.000 kapcsolási ciklus. Továbbá kiváló védelmi besorolásokkal rendelkezik: IP66 és IP67 az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X minősítéssel. Ezek a minősítések biztosítják, hogy a kapcsoló ellenálljon a pornak, víznek és más környezeti hatásoknak. A kapcsoló különösen ellenálló a nagynyomású mosással szemben is, akár 7.000.000 Pa nyomásig 55 °C-on, 0,1 m távolságból, ami ideálissá teszi olyan környezetben, ahol rendszeres tisztítás szükséges.
A termék széles működési hőmérséklet-tartománnyal rendelkezik, -40°C és +70°C között használható, így különböző környezeti feltételek mellett is megbízhatóan működik. A ZB5FD3C0 típusú választókapcsoló fej megfelel számos nemzetközi szabványnak, többek között az UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásoknak. A termék több nemzetközi tanúsítvánnyal rendelkezik, például CSA, DNV, BV, LROS és UL listázással, ami igazolja a minőségét és megfelelőségét különböző piaci követelményeknek.
A ZB5FD3C0 kapcsoló ellenáll a vibrációnak 5 gn mértékben 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint, valamint ütésállósága is kiemelkedő: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint. A beépítéshez szükséges panel kivágás átmérője 30,75 mm (ajánlott), a szerelési vastagság pedig 1-től 6 mm-ig terjedhet. A termék CAD méretei: 37 mm szélesség, 37 mm magasság és 46 mm mélység, így kompakt kialakítása lehetővé teszi a sűrű elhelyezést a vezérlőpaneleken.
Schneider Electric Harmony XB5 - ZB5FD3C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kivitel
Értékesítési mennyiség: 1
Jelzőegység fejének formája: Kerek
Működtető típusa: Stay put (maradó)
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3 - kevesebb mint 6 érintkező egyszeres blokkokkal, előlapi szereléshez
C4 - kevesebb mint 6 érintkező egyszeres és dupla blokkokkal, előlapi szereléshez
C5 - kevesebb mint 5 érintkező egyszeres blokkokkal, előlapi szereléshez
C6 - kevesebb mint 5 érintkező egyszeres és dupla blokkokkal, előlapi szereléshez
C7 - kevesebb mint 4 érintkező egyszeres blokkokkal, előlapi szereléshez
C8 - kevesebb mint 4 érintkező egyszeres és dupla blokkokkal, előlapi szereléshez
C11 - kevesebb mint 3 érintkező egyszeres blokkokkal, előlapi szereléshez
SF1 - kevesebb mint 3 érintkező egyszeres blokkokkal, előlapi szereléshez
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Környezeti levegő hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Vibrációval szembeni ellenállás: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
