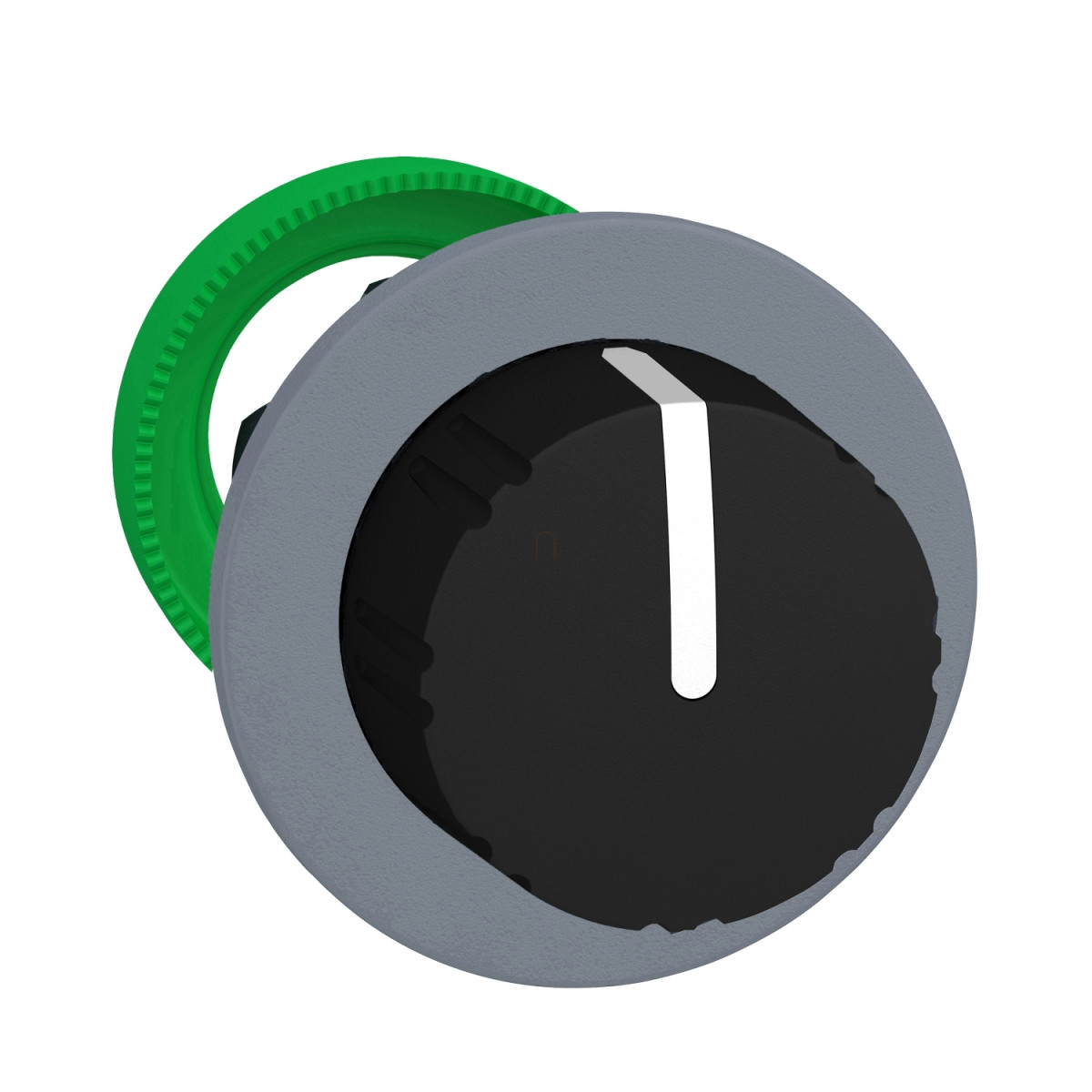

A Schneider Electric Harmony XB5 termékcsalád ZB5FD39C0 típusú választókapcsoló feje kiváló minőségű, panelbe süllyeszthető irányítóeszköz, amely különösen tartós és megbízható megoldást kínál ipari alkalmazásokhoz. Ez a fekete, recés felületű, műanyag gombfej 30 mm-es szerelőátmérővel és dekoratív szürke peremmel rendelkezik, amely elegáns megjelenést kölcsönöz minden kezelőpanelnek.
A ZB5FD39C0 választókapcsoló fej három pozícióval rendelkezik, melyek között 45°-os szöget zár be az elfordulás. A "stay put" kivitelnek köszönhetően a kapcsoló a beállított pozícióban marad, ami tökéletes választássá teszi olyan alkalmazásokhoz, ahol fontos a kiválasztott üzemmód vagy funkció folyamatos fenntartása. Az alapegység kiegészíthető különböző kontaktus konfigurációkkal, ami rendkívüli rugalmasságot biztosít a tervezési folyamat során. A termékhez többféle elektromos összeállítási kód választható: C3, C4, C5, C6, C7, C8, C11, SF1 konfigurációk, amelyek különböző számú és elrendezésű kontaktusokat tesznek lehetővé, így a kapcsoló tökéletesen illeszthető az adott vezérlési feladathoz.
A választókapcsoló kiemelkedő mechanikai élettartammal rendelkezik: 1 000 000 kapcsolási ciklust képes teljesíteni, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A termék IP66 és IP67 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is. Mindez kivételes védelmet biztosít por és víz behatolása ellen, így a kapcsoló akár zord környezeti körülmények között is alkalmazható. Az egység kiemelkedő ellenállással rendelkezik nagynyomású mosással szemben is, akár 7000000 Pa nyomásnál 55 °C-on, 0,1 m távolságról. A kapcsoló IK03 ütésállósági osztályba tartozik az IEC 50102 szabvány szerint.
A ZB5FD39C0 válaszókapcsoló fej teljes működési hőmérséklet-tartománya -40°C és +70°C között van, ami rendkívül széles alkalmazási lehetőséget kínál különböző környezeti feltételek mellett. A kapcsoló kiváló rezgésállósággal rendelkezik, 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szabvány szerint, valamint ütésállósága is kiemelkedő: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén, illetve 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szabvány szerint. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve: JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1. A termék rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsításokkal, ami tovább növeli a megbízhatóságát és nemzetközi elfogadottságát.
A beszerelés egyszerű és rugalmas, a panelkivágás 30,5 mm-es átmérővel készítendő el, a javasolt méret Ø30,75 mm. A termék csatlakoztatása történhet csavaros szorítókapcsokkal, dugaszolható csatlakozókkal vagy Faston csatlakozókkal. A termék kialakítása rendkívül kompakt, CAD szerinti méretei: 37 mm széles, 37 mm magas és 46 mm mély. A szorítási vastagság 1-6 mm közötti lehet, ami széles körű beépítési lehetőségeket biztosít különböző vastagságú panelekbe. A ZB5FD39C0 választókapcsoló fej a Schneider Electric Harmony XB5 sorozat részeként komplett, moduláris megoldást kínál az ipari vezérlőrendszerekhez, ami különösen előnyös gyártóberendezések, vezérlőpanelek és ipari automatizálási rendszerek esetében.
Schneider Electric Harmony XB5 - ZB5FD39C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Kapcsoló fej
Rövid terméknév: ZB5
Perem anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Egységnyi értékesítés: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rögzített állású
Működtető profilja: Fekete recés gomb
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő információk
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C4 <6 érintkezőhöz egyes és dupla blokkok használatával elülső szereléshez
C5 <5 érintkezőhöz egyes blokkok használatával elülső szereléshez
C6 <5 érintkezőhöz egyes és dupla blokkok használatával elülső szereléshez
C7 <4 érintkezőhöz egyes blokkok használatával elülső szereléshez
C8 <4 érintkezőhöz egyes és dupla blokkok használatával elülső szereléshez
C11 <3 érintkezőhöz egyes blokkok használatával elülső szereléshez
C3 <6 érintkezőhöz egyes blokkok használatával elülső szereléshez
SF1 <3 érintkezőhöz egyes blokkok használatával elülső szereléshez
Eszköz megjelenés: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Telepítési útmutató
Panel kivágás: Ø30,75 mm ajánlott (Ø30,5 0+0,5)
Csatlakozási lehetőségek: Csavaros szorítókapcsokkal vagy dugaszolható csatlakozókkal: 40x40 mm, Faston csatlakozókkal: 45x40 mm
Szorítási vastagság: 1-6 mm / 0,04-0,24 in
