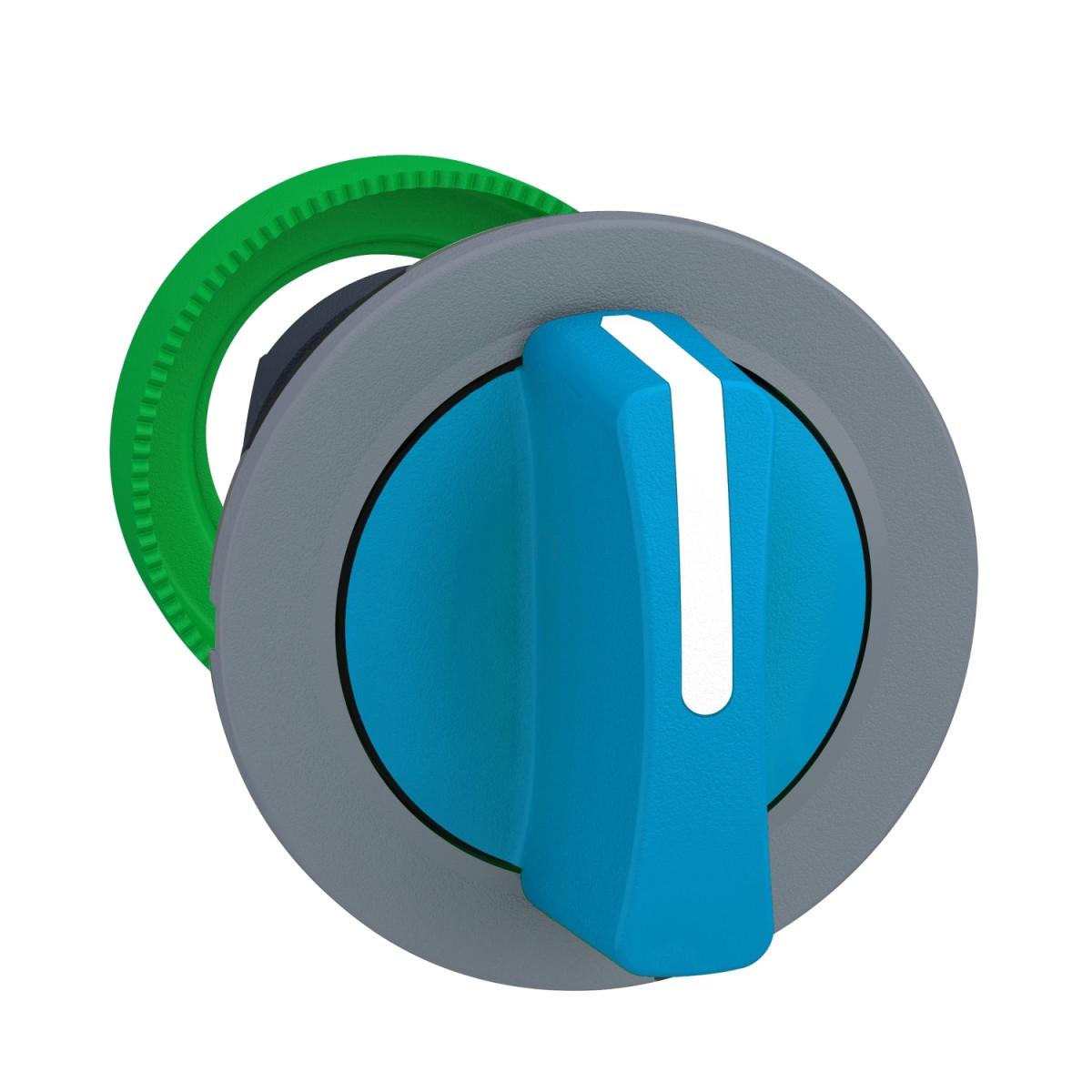

A Schneider Electric Harmony XB5 sorozatába tartozó ZB5FD306C0 egy prémium minőségű, panelbe süllyeszthető választókapcsoló fej, amely kivételes megbízhatósággal és tartóssággal rendelkezik ipari alkalmazásokban. Ez a kék színű, szürke peremmel ellátott komponens tökéletes választás vezérlőpanelekhez, ahol egyértelmű vizuális visszajelzés és precíz működtetés szükséges.
A ZB5FD306C0 választókapcsoló fej 30 mm-es szabványos rögzítési átmérővel rendelkezik (pontosan 30,5 mm), így kompatibilis a legtöbb ipari alkalmazással. A háromállású, stay-put (önmegtartó) kialakítás ±45°-os pozíciókkal lehetővé teszi különböző vezérlési funkciók megvalósítását. A kék standard fogantyú nem csak esztétikus, hanem ergonomikus kialakítása révén kényelmes és biztonságos használatot biztosít hosszú távon is. A műanyag szürke színű bevonattal ellátott perem nem csak a terméket védi, hanem esztétikus megjelenést is kölcsönöz neki.
Az XB5FD306C0 rendkívüli tartóssággal büszkélkedhet, hiszen mechanikai élettartama eléri az 1.000.000 kapcsolási ciklust. A beépített védelmi megoldások, köztük az IP66 és IP67 védettségi szint (az IEC 60529 szabvány szerint) garantálják, hogy a kapcsoló ellenáll a pornak és a víz behatolásának még a legzordabb ipari környezetekben is. Ezen felül a TH (Treatment Harsh) védőkezelésnek köszönhetően kiváló ellenállást mutat korrózióval és káros vegyi anyagokkal szemben. A kapcsoló szélsőséges hőmérsékleti tartományban (-40°C és +70°C között) is megbízhatóan működik, ami alkalmassá teszi kültéri és változó környezeti feltételekkel rendelkező telepítési helyekre is. A termék az IEC 60536 szerint Class II túlfeszültség kategóriába tartozik, ami további biztonságot jelent a felhasználóknak.
A ZB5FD306C0 választókapcsoló fej rendkívül sokoldalúan konfigurálható különböző érintkezőblokk elrendezésekkel. A PDF adatlapon szereplő C3, C4, C5, C6, C7, C8, C11 és SF1 kódok különféle érintkezőblokk konfigurációkat jelölnek, lehetővé téve akár 6 érintkező használatát is, egyes és dupla blokkokkal, front szerelési módban. Ez a rugalmasság lehetővé teszi, hogy a kapcsolót pontosan az adott alkalmazás igényeihez igazítsuk. Az áramköri rajzok és érintkezőpozíciók táblázata részletes útmutatást nyújt a kapcsoló különböző állásaihoz tartozó érintkező állapotokról, ami megkönnyíti a tervezést és bekötést. A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-1. A nemzetközi tanúsítványok (CSA, DNV, BV, LROS, UL) igazolják a Schneider Electric ZB5FD306C0 választókapcsoló fej globális megfelelőségét, így különböző piacokra szánt berendezésekben is biztonsággal használható.
Harmony XB5, Flush mounted selector switch head műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Fej választókapcsolóhoz
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke színbevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (önmegtartó)
Működtető profilja: Kék standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő jellemzők
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 <6 érintkezőhöz egyes blokkok használatával első szerelésben
C4 <6 érintkezőhöz egyes és kettős blokkok használatával első szerelésben
C5 <5 érintkezőhöz egyes blokkok használatával első szerelésben
C6 <5 érintkezőhöz egyes és kettős blokkok használatával első szerelésben
C7 <4 érintkezőhöz egyes blokkok használatával első szerelésben
C8 <4 érintkezőhöz egyes és kettős blokkok használatával első szerelésben
C11 <3 érintkezőhöz egyes blokkok használatával első szerelésben
SF1 <3 érintkezőhöz egyes blokkok használatával első szerelésben
Eszköz bemutatás: Alap elem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40…70 °C
Környezeti levegő hőmérséklete működés közben: -40…70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
