A Schneider Electric Harmony XB5 sorozat ZB5FD305C0 típusú választókapcsoló feje professzionális ipari alkalmazásokhoz készült, amely megbízható és tartós vezérlési megoldást kínál különböző automatizálási és vezérlési rendszerekhez. Ez a panelbe süllyeszthető komponens a magas minőségű Harmony XB5 termékcsalád része, amelyet elsősorban ipari vezérlőpanelekbe történő beépítéshez terveztek.

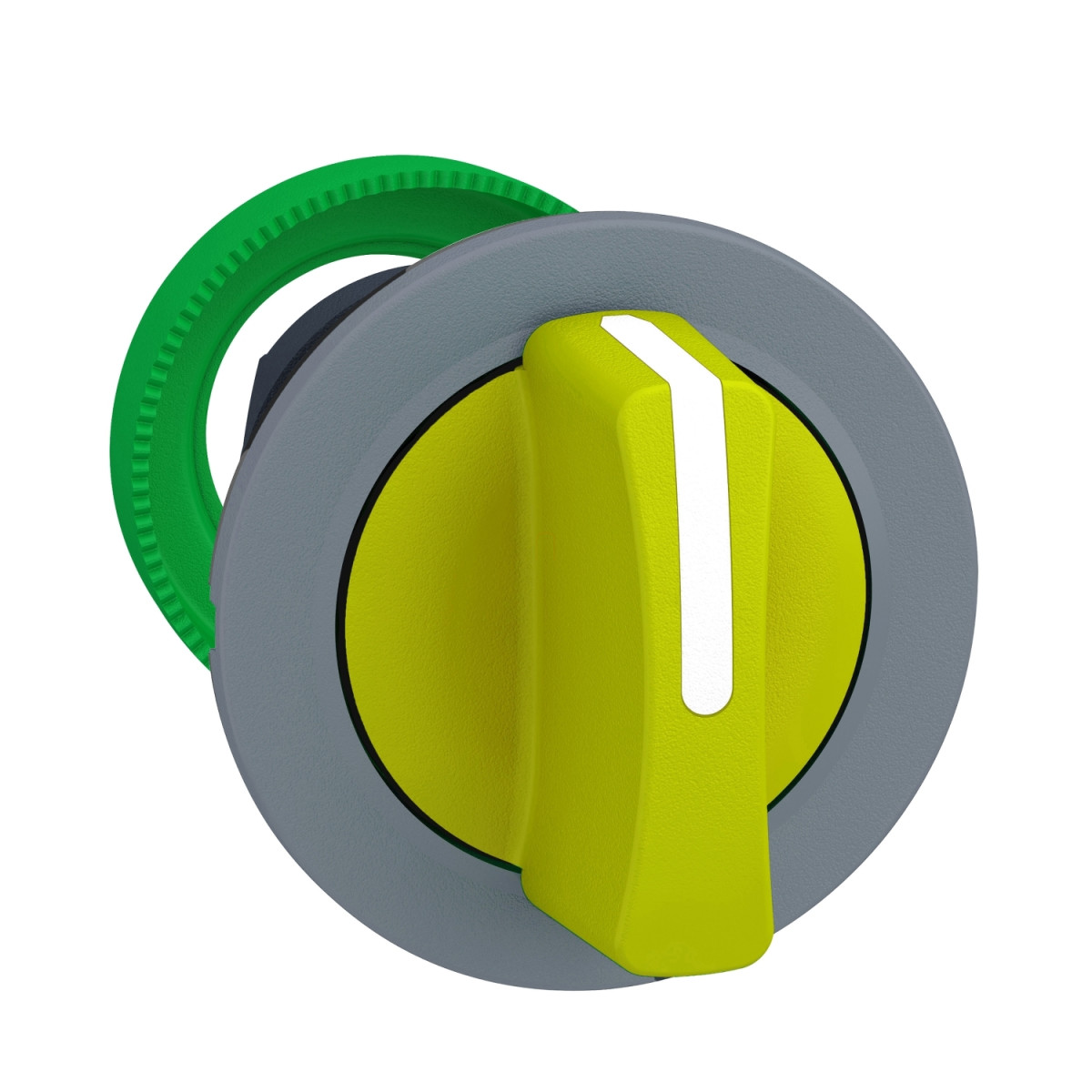

A ZB5FD305C0 modell egy 30 mm átmérőjű, sárga színű, műanyag választókapcsoló fej, szürke színű peremmel és három pozíciós kapcsolási lehetőséggel. A választókapcsoló "stay put" típusú, ami azt jelenti, hogy a kapcsoló az adott állásban marad a kezelés után, nem tér vissza alaphelyzetbe. Ez a tulajdonság különösen hasznos olyan alkalmazásoknál, ahol fontos a kiválasztott üzemmód vagy állapot fenntartása kezelői beavatkozás nélkül. A kapcsoló kezelőeleme egy standard sárga fogó, amely ergonomikus kialakítású, és ±45°-os pozicionálást tesz lehetővé a három állásban.
A termék kiváló mechanikai tartóssággal rendelkezik, élettartama eléri az 1.000.000 kapcsolási ciklust, ami hosszú távú megbízható működést biztosít még intenzív használat mellett is. A választókapcsoló fej tökéletesen illeszkedik a Harmony XB5 rendszerhez, és különböző elektromos konfigurációkkal használható: C3, C4, C5, C6, C7, C8, C11 és SF1 kódok szerinti összeállításban, amelyek különböző számú és elrendezésű érintkezőket tesznek lehetővé előlapi szereléssel. Ezáltal a kapcsoló rendkívül rugalmasan alkalmazható különböző vezérlési feladatokhoz.
A ZB5FD305C0 kiemelkedő környezeti védelemmel rendelkezik, IP66 és IP67 védettségi fokozattal az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen por ellen védett, és időszakos vízbemerítésnek is ellenáll. Ez lehetővé teszi a termék használatát olyan ipari környezetben is, ahol por, nedvesség vagy akár nagynyomású vízsugár előfordulhat. A termék -40°C és +70°C közötti széles működési hőmérséklettartománnyal rendelkezik, ami extrém környezeti feltételek mellett is biztosítja a megbízható működést. A kapcsoló fej TH védőkezeléssel van ellátva, ami további ellenállóképességet biztosít a környezeti hatásokkal szemben.
A műszaki adatok szerint a ZB5FD305C0 modell szerelési átmérője 30,5 mm, CAD méretei: 37 mm széles, 37 mm magas és 46 mm mély. A kapcsolófej kerek kialakítású és beépített süllyesztett (flush mounted) kivitelben készül, ami elegáns megjelenést biztosít a vezérlőpanelen. A termék számos nemzetközi szabványnak és előírásnak megfelel, többek között az IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1 és JIS C8201-1 szabványoknak, és rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal is. A kapcsoló II. érintésvédelmi osztályba tartozik az IEC 60536 szabvány szerint, és megfelel a NEMA 13 és NEMA 4X védettségi követelményeknek is. A termék ellenáll akár 7.000.000 Pa nyomású vízsugárnak is 55°C-on 0,1 m távolságból, és IK03 ütésállósági fokozattal rendelkezik az IEC 50102 szerint.
Schneider Electric Harmony XB5 - ZB5FD305C0 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Típus: Választókapcsoló fej
Rövid terméknév: ZB5
Perem anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített, süllyesztett
Jelzőelem fej alakja: Kerek
Működtető típusa: Rögzíthető (stay put)
Működtető profilja: Sárga standard fogó
Működtető pozíció információ: 3 pozíció ±45°
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Befogási vastagság: 1-6 mm / 0,04-0,24 in
Műszaki specifikációk
Mechanikai élettartam: 1.000.000 ciklus
Elektromos összetétel kód: C3, C4, C5, C6, C7, C8, C11, SF1 különböző érintkezőkonfigurációkhoz
Eszköz prezentáció: Alapelem
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 és IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7.000.000 Pa 55 °C-on, 0,1 m távolságból
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL
Rezgés és ütésállóság
Rezgésállóság: 5 gn (f=2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam=18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint; 50 gn (időtartam=11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
