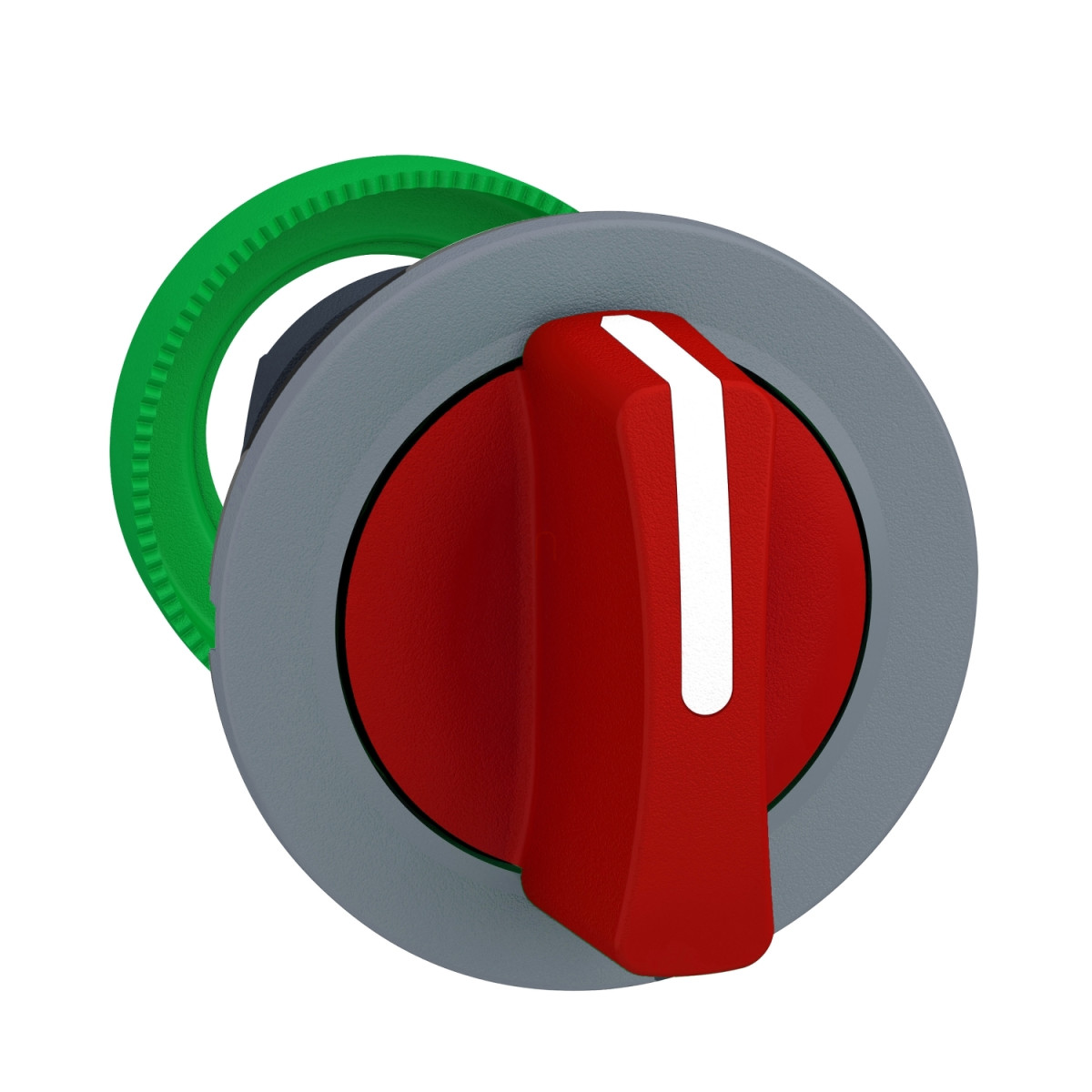

A Schneider Electric Harmony XB5 termékcsalád ZB5FD304C0 jelzésű választókapcsoló feje egy professzionális ipari vezérlőelem, amely megbízható működést biztosít különböző automatizálási és vezérlési alkalmazásokban. Ez a panelbe süllyesztett kivitelű műanyag választókapcsoló a 30 mm-es szabványos szerelőnyílásokba illeszkedik, így kompatibilis a legtöbb ipari kezelőpanellel.
A ZB5FD304C0 választókapcsoló fő jellemzője a 3 pozíciós működés, amely +/- 45 fokos elforgatással állítható. A piros standard fogantyú könnyen felismerhető és ergonomikus használatot biztosít, míg a szürke színű műanyag perem elegáns megjelenést kölcsönöz. A "stay put" kivitelnek köszönhetően a kapcsoló a beállított pozícióban marad, amíg nem változtatod meg manuálisan, így ideális olyan alkalmazásokhoz, ahol a beállítás állandóságára van szükség.
A ZB5FD304C0 műszaki paraméterei lenyűgözőek: IP66 és IP67 védettségi fokozatának köszönhetően teljes por elleni védelem és időszakos vízbe merítés elleni védelem jellemzi, így mostoha ipari környezetben is megbízhatóan működik. NEMA 13 és NEMA 4X besorolással is rendelkezik, ami olaj, vízpermet és korrózió elleni védelmet jelent. Akár 7000000 Pa nyomású mosóval is tisztítható 55°C-os vízhőmérsékletig, 0,1 méter távolságból, ami kiemelkedő ellenállóképességre utal.
A terméket különleges tartósság jellemzi, mechanikai élettartama eléri az 1 000 000 kapcsolási ciklust. IK03 ütésállósága megfelelő védelmet biztosít a fizikai behatások ellen. A választókapcsoló fej -40°C és +70°C közötti üzemi és tárolási hőmérsékleten használható, ami extrém klimatikus viszonyok közötti alkalmazhatóságot biztosít. Class II túlfeszültség kategória szerinti védelemmel is rendelkezik az IEC 60536 szabvány alapján.
A ZB5FD304C0 különböző elektromos konfigurációkban használható: a C3, C4, C5, C6, C7, C8, C11, SF1 kódoknak megfelelően különféle érintkezőblokk elrendezésekkel kompatibilis, ami rendkívüli rugalmasságot biztosít a tervezők számára. A termék szerelési szempontból is átgondolt: 30,5 mm-es szerelési átmérő (ajánlott méret Ø30,5 mm, tolerancia: 0 és +0,5 mm között), a rögzítőelem 1-6 mm vastagságú panelekre szerelhető. A CAD méretei: 37 mm szélesség, 37 mm magasság és 46 mm mélység.
A Schneider Electric ZB5FD304C0 választókapcsoló fej számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-1, CSA C22.2 No 14 és JIS C8201-1 előírásokat. Rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is, ami globális alkalmazhatóságát bizonyítja. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félferde hullámú gyorsulásra az IEC 60068-2-27 szabvány alapján.
Harmony XB5 műszaki adatok
Általános információk
Termékcsalád: Harmony XB5
Komponens típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Perem anyaga: Szürke színű bevonatú műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Forma: Kerek
Működtető típusa: Stay put (pozícióban maradó)
Működtető profilja: Piros standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Befogási vastagság: 1-6 mm
Műszaki jellemzők
Mechanikai élettartam: 1 000 000 ciklus
Elektromos összetételi kód: C3, C4, C5, C6, C7, C8, C11, SF1 (különböző kontaktus konfigurációkhoz)
Eszköz prezentáció: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Környezeti levegő hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 és IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK ütésállósági fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félferde hullámú gyorsulás az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félferde hullámú gyorsulás az IEC 60068-2-27 szerint
