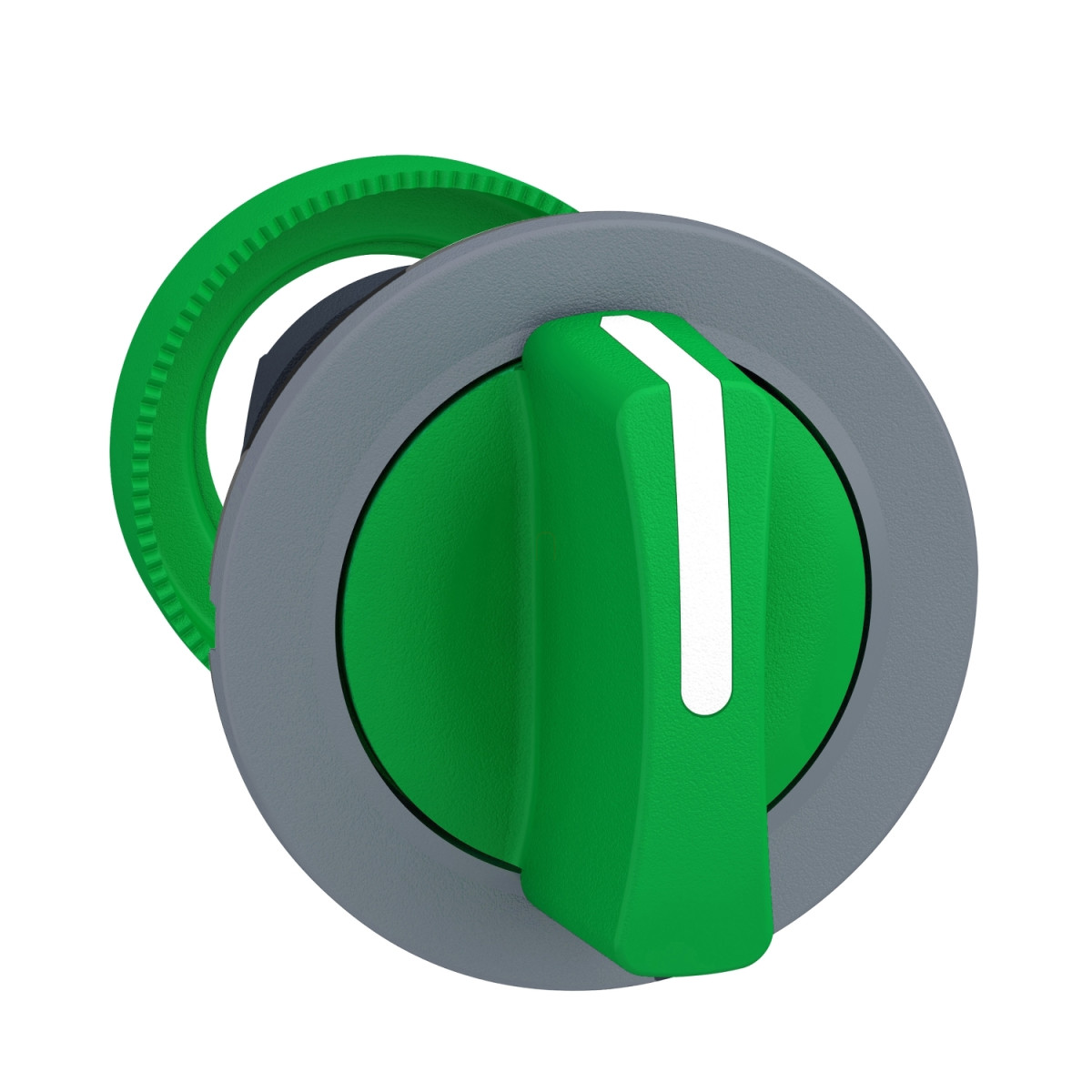

A Schneider Electric Harmony XB5 termékcsalád ZB5FD303C0 típusú választókapcsoló feje egy professzionális ipari vezérlőelem, amely kiváló minőségű kivitelezéssel és megbízható működéssel rendelkezik. Ez a panelbe süllyeszthető műanyag kapcsolófej zöld színű standard fogantyúval és szürke színű műanyag peremmel készül, így jól illeszkedik különböző ipari környezetekbe.
A ZB5FD303C0 választókapcsoló fej egyik kiemelkedő tulajdonsága a három pozíciós (+/- 45°) rögzíthető (stay put) működési mód, amely lehetővé teszi a felhasználók számára, hogy három különböző kapcsolási állapot között váltsanak. Ez a funkcionalitás különösen hasznos olyan ipari alkalmazásokban, ahol több üzemmód vagy beállítás között kell váltani. A kapcsoló 30,5 mm-es szerelési átmérővel rendelkezik, így kompatibilis a szabványos ipari panelnyílásokkal. A kerek kialakítású, beépített süllyesztett (built-in-flush) fejkialakítás elegáns megjelenést biztosít, miközben megkönnyíti a kezelhetőséget.
A ZB5FD303C0 választókapcsoló műszaki paraméterei kiemelkedőek. A kapcsoló extrém hőmérsékleti körülmények között is megbízhatóan működik, hiszen üzemi és tárolási hőmérséklet-tartománya egyaránt -40°C és +70°C között van. A kimagasló IP66 és IP67 védettségi szintjének köszönhetően ellenáll a pornak és a víz behatolásának, így megfelel a zord ipari környezetekben való használatra is. A NEMA 13 és NEMA 4X védettség tovább erősíti a termék megbízhatóságát különböző környezeti feltételek mellett. Különösen figyelemreméltó a nagy nyomású mosással szembeni ellenállása, amely 7000000 Pa nyomásig terjed 55°C-on, 0,1 méter távolságból. Az IK03 ütésállósági fokozat megfelelő mechanikai védelmet nyújt a kapcsoló számára.
A ZB5FD303C0 választókapcsoló hosszú élettartammal rendelkezik, ami 1000000 kapcsolási ciklust jelent. Ez a kiemelkedő mechanikai tartósság biztosítja, hogy a kapcsoló hosszú évekig megbízhatóan működjön intenzív használat mellett is. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az UL 508, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, és JIS C8201 szabványokat, valamint rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is. A kapcsoló kiváló rezgésállósággal rendelkezik (5 gn, f= 2-500 Hz között az IEC 60068-2-6 szerint), és kiemelkedő ütésállósága (30 gn 18 ms-ig vagy 50 gn 11 ms-ig fél szinuszhullám gyorsulás esetén) tovább növeli a termék megbízhatóságát extrém ipari körülmények között.
Schneider Electric Harmony XB5 ZB5FD303C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB5
Perem anyaga: Műanyag, szürke színre galvanizált
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rögzíthető (stay put)
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Méret és szerelés
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 46 mm
Befogási vastagság: 1-6 mm / 0,04-0,24 hüvelyk
Elektromos jellemzők
Elektromos összeállítási kód: C3 - <6 érintkező egyes blokkok használatával elölről szerelve
C4 - <6 érintkező egyes és dupla blokkok használatával elölről szerelve
C5 - <5 érintkező egyes blokkok használatával elölről szerelve
C6 - <5 érintkező egyes és dupla blokkok használatával elölről szerelve
C7 - <4 érintkező egyes blokkok használatával elölről szerelve
C8 - <4 érintkező egyes és dupla blokkok használatával elölről szerelve
C11 - <3 érintkező egyes blokkok használatával elölről szerelve
SF1 - <3 érintkező egyes blokkok használatával elölről szerelve
Környezeti feltételek
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536 szabványnak
IP védettségi szint: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szabvány szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Teljesítmény és megbízhatóság
Mechanikai élettartam: 1000000 ciklus
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
