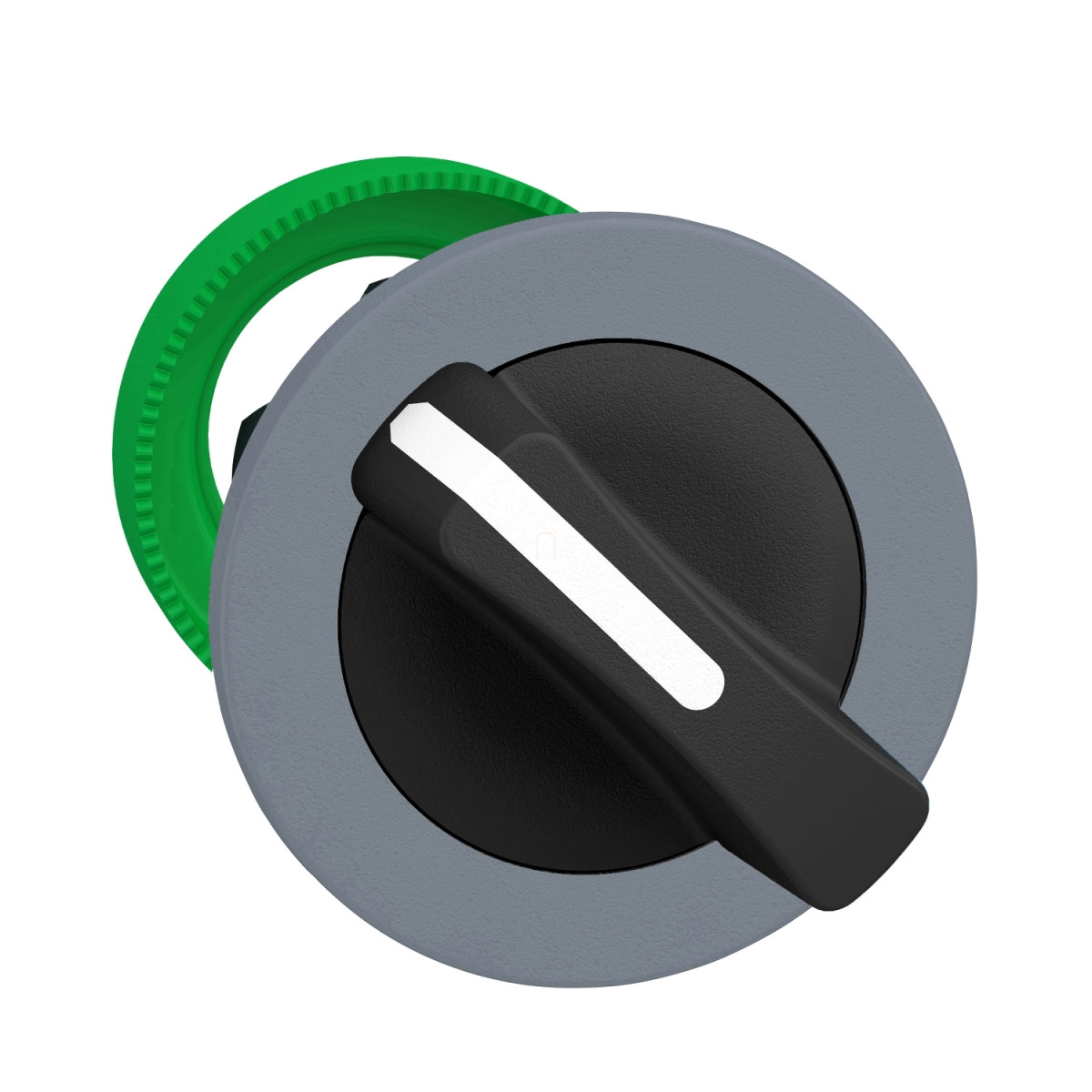

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FD2C0 választókapcsoló fej kiváló minőségű ipari kapcsolóelem, amely megbízható megoldást kínál vezérlőrendszerek és kezelőpanelek tervezéséhez. Ez a panelbe süllyeszthető, műanyag kivitelű kapcsolófej különösen népszerű az ipari automatizálási alkalmazásokban, ahol tartós és könnyen kezelhető kezelőelemekre van szükség.
A ZB5FD2C0 választókapcsoló fej fekete standard fogantyúval és szürke színű műanyag peremmel rendelkezik, amely elegáns megjelenést biztosít bármilyen kezelőpanelen. A kapcsoló 2 pozíciós, 90°-os elfordítással működtethető, és a kiválasztott pozícióban marad (stay put funkcióval). Ez a tulajdonság ideálissá teszi olyan alkalmazásokhoz, ahol fontos a kapcsoló állapotának vizuális visszajelzése és a véletlenszerű átkapcsolás elkerülése. A 30,5 mm-es beépítési átmérő iparági szabványnak számít, így könnyen integrálható a legtöbb vezérlőpanelbe.
A választókapcsoló fej kiemelkedő mechanikai tartóssággal rendelkezik, élettartama 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A termék IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes porállóságot és időszakos vízbemerítés elleni védelmet biztosít. Emellett ellenáll a nagy nyomású vízsugaraknak is (7.000.000 Pa 55 °C-on, 0,1 méter távolságból), valamint IK03 ütésállósági besorolással rendelkezik az IEC 50102 szabvány szerint. Ezek a tulajdonságok különösen értékessé teszik olyan ipari környezetben, ahol a készülékek mosása vagy tisztítása során víz érheti a kezelőfelületet, illetve por vagy egyéb szennyeződések lehetnek jelen.
A ZB5FD2C0 választókapcsoló fej széles hőmérséklet-tartományban használható, működési és tárolási hőmérséklete egyaránt -40°C és +70°C között van, így extrém környezeti feltételek mellett is megbízhatóan működik. A termék Class II túlfeszültség kategóriába tartozik az IEC 60536 szabvány szerint, és számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, UL 508, CSA C22.2 No 14, valamint a JIS C8201-5-1 és JIS C8201-1 szabványokat. A termék rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL minősítésekkel is, ami tovább növeli alkalmazhatóságát nemzetközi projektekben.
A ZB5FD2C0 választókapcsoló fej számos elektromos összeállítással használható a különböző kódoknak (C3-C8, C11, C15, SF1) megfelelően, így rugalmasan alkalmazható különböző kapcsolási feladatokhoz. A terméket Schneider Electric alapvető elemként (basic element) pozicionálja, amely komplett kapcsolómegoldássá bővíthető további komponensekkel. A választókapcsoló fej méretei: 37 mm x 37 mm szélességgel és magassággal, valamint 46 mm mélységgel rendelkezik, ami kompakt beépíthetőséget tesz lehetővé. A kapcsoló a rezgésekkel szemben is ellenálló (5 gn, f= 2-500 Hz az IEC 60068-2-6 szerint), valamint kiváló ütésállósággal rendelkezik (30 gn 18 ms félszinusz hullám, illetve 50 gn 11 ms félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint), ami tovább növeli megbízhatóságát vibráló vagy ütésnek kitett környezetben való alkalmazás során.
Schneider Electric Harmony XB5 - ZB5FD2C0 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Típus: Választókapcsoló fej
Rövid terméknév: ZB5
Perem anyaga: Műanyag, szürke színre galvanizált
Szerelési átmérő: 30,5 mm
Fejkialakítás: Beépített-süllyesztett
Működtető alakja: Kerek
Működtetés típusa: Maradó állású (stay put)
Működtető profil: Fekete standard fogantyú
Pozíció információk: 2 pozíció 90°
Kiegészítő adatok
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kódok:
C3: max. 6 érintkező egyes blokkokkal, előlapi szereléshez
C4: max. 6 érintkező egyes és dupla blokkokkal, előlapi szereléshez
C5: max. 5 érintkező egyes blokkokkal, előlapi szereléshez
C6: max. 5 érintkező egyes és dupla blokkokkal, előlapi szereléshez
C7: max. 4 érintkező egyes blokkokkal, előlapi szereléshez
C8: max. 4 érintkező egyes és dupla blokkokkal, előlapi szereléshez
C11: max. 3 érintkező egyes blokkokkal, előlapi szereléshez
C15: max. 1 érintkező egyes blokkokkal, előlapi szereléshez
SF1: max. 3 érintkező egyes blokkokkal, előlapi szereléshez
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettség: IP66 és IP67 az IEC 60529 szerint
NEMA védettség: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
IK ütésállóság: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenálló képesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
