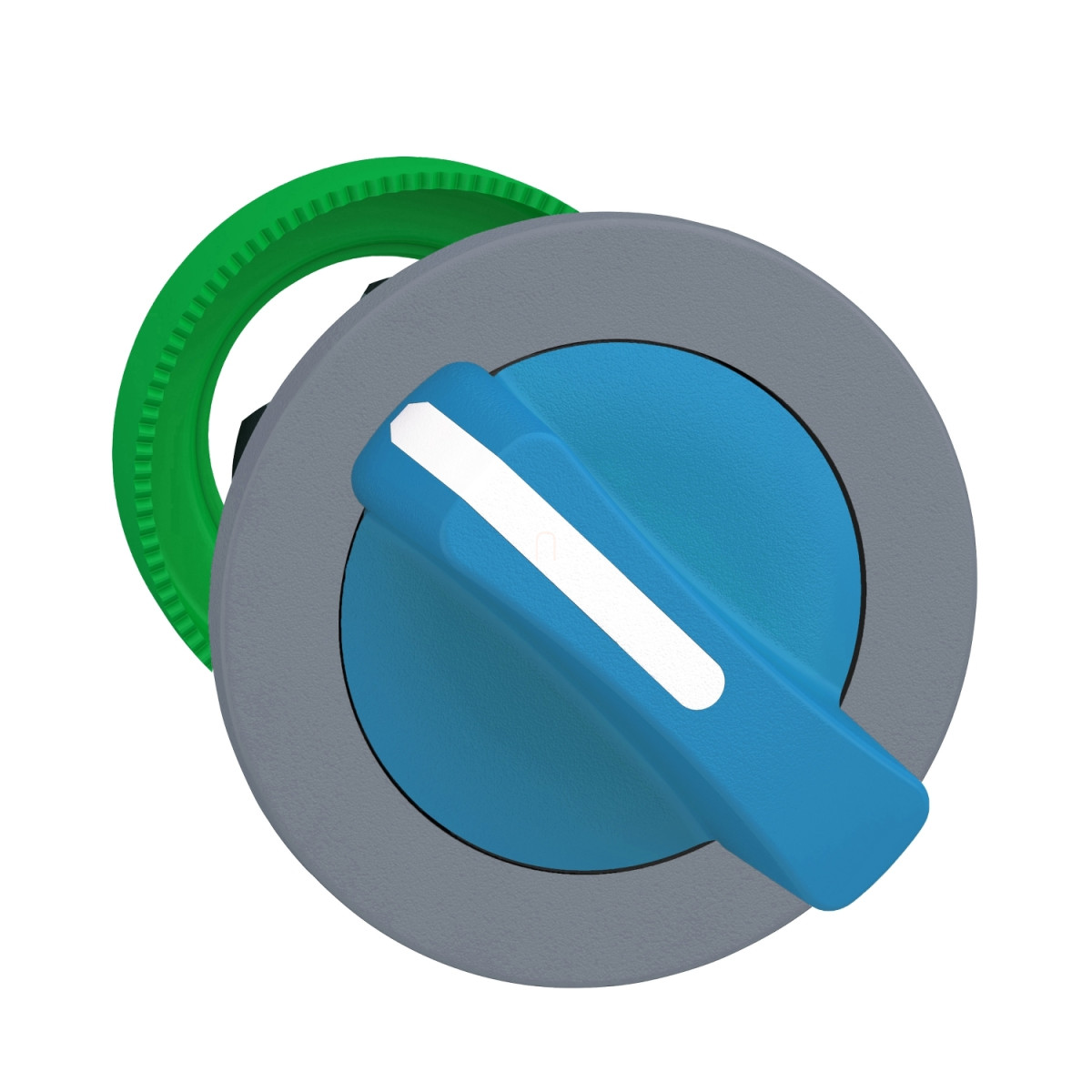

A Schneider Electric Harmony XB5 termékcsalád ZB5FD206C0 cikkszámú panelbe süllyesztett választókapcsoló feje egy professzionális vezérlőelem, amely ipari környezetben való alkalmazásra tervezett. Ez a kék műanyag választókapcsoló fej szürke peremmel rendelkezik és 30 mm-es szabványos rögzítési átmérővel illeszkedik a legtöbb ipari vezérlőpanelbe.
A ZB5FD206C0 választókapcsoló két pozícióval rendelkezik, amelyek között 90°-os elfordítással lehet váltani. A "stay put" kialakítás biztosítja, hogy a kapcsoló az adott pozícióban maradjon a kezelést követően is. A kék standard fogantyú kiváló láthatóságot és ergonomikus kezelést tesz lehetővé, miközben a szürke perem harmonikusan illeszkedik a legtöbb ipari környezetbe. A termék süllyesztett kivitele (built-in-flush) elegáns megjelenést és fokozott védettséget biztosít.
A választókapcsoló kiemelkedő műszaki paraméterekkel rendelkezik. IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes porvédelmet és időszakos vízbemerítés elleni védelmet jelent. Emellett megfelel a NEMA 13 és NEMA 4X szabványoknak is. Különösen figyelemre méltó a 7000000 Pa nyomású magasnyomású mosással szembeni ellenállóképessége 55°C-on, 0,1 méter távolságról. A mechanikai tartósság kiváló, 1000000 kapcsolási ciklusra tervezték, ami hosszú élettartamot biztosít még intenzív használat mellett is. Az IK03 ütésállósági fokozat az IEC 50102 szabvány szerint megfelelő védelmet nyújt a mechanikai behatásokkal szemben.
A termék széleskörű környezeti feltételek mellett is megbízhatóan működik. Működési és tárolási hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között. A rezgésállóság 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg a rázkódásállóság 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint. A termék II. túlfeszültségi osztályba tartozik az IEC 60536 szerint. A ZB5FD206C0 számos nemzetközi tanúsítvánnyal rendelkezik, köztük CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázással, ami globális felhasználhatóságot biztosít.
Schneider Electric Harmony XB5 - ZB5FD206C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Rövid terméknév: ZB5
Perem anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kivitel
Értékesítés egysége: 1
Működtető típusa: Pozícióban maradó
Működtető profilja: Kék standard fogantyú
Működtető pozíció információ: 2 pozíció, 90°
Kiegészítő információk
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3 <6 érintkezőhöz egyes blokkokkal frontszereléshez, C4 <6 érintkezőhöz egyes és dupla blokkokkal frontszereléshez, C5 <5 érintkezőhöz egyes blokkokkal frontszereléshez, C6 <5 érintkezőhöz egyes és dupla blokkokkal frontszereléshez, C7 <4 érintkezőhöz egyes blokkokkal frontszereléshez, C8 <4 érintkezőhöz egyes és dupla blokkokkal frontszereléshez, C11 <3 érintkezőhöz egyes blokkokkal frontszereléshez, C15 <1 érintkezőhöz egyes blokkokkal frontszereléshez, SF1 <3 érintkezőhöz egyes blokkokkal frontszereléshez
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet-tartomány: -40…70 °C
Üzemi hőmérséklet-tartomány: -40…70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállósági jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
