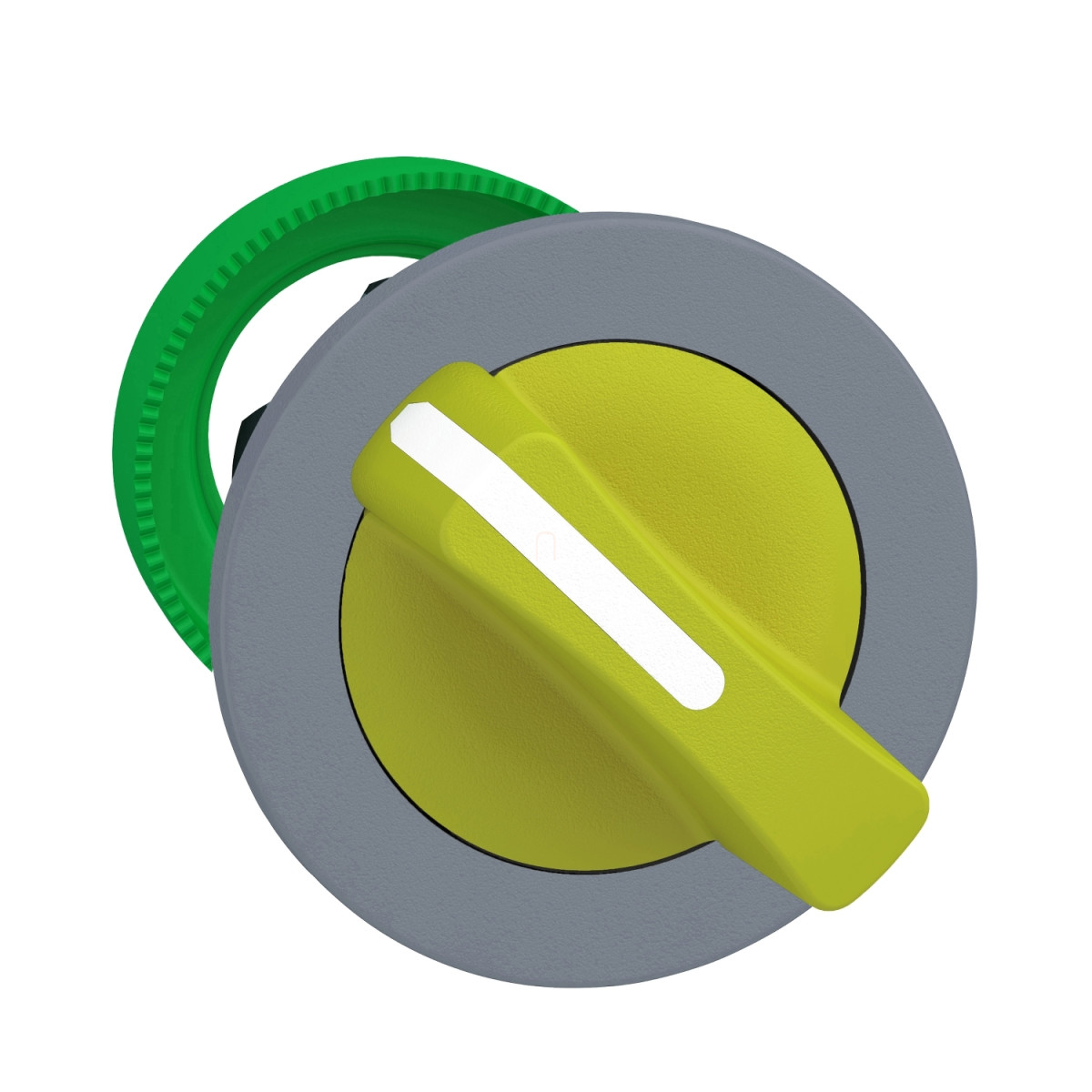

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5FD205C0 egy kiváló minőségű, süllyesztett kivitelű választókapcsoló fej, amely ipari környezetben való használatra készült. Ez a 30 mm átmérőjű műanyag kapcsolófej sárga színű standard fogantyúval és szürke festett műanyag peremmel rendelkezik, ami nemcsak strapabíró kivitelt biztosít, hanem esztétikus megjelenést is kölcsönöz a terméknek.
A ZB5FD205C0 választókapcsoló két pozícióval rendelkezik, melyek között 90 fokos elfordítással lehet váltani. A kapcsoló maradó állású (stay put) kivitelű, ami azt jelenti, hogy a választott pozícióban marad mindaddig, amíg manuálisan át nem állítod másik helyzetbe. Ez a tulajdonság különösen hasznos olyan alkalmazásokban, ahol fontos a kiválasztott üzemmód vagy funkció tartós fenntartása. A kapcsoló kerek kialakítású jelzőegység fejjel rendelkezik, ami világos vizuális visszajelzést ad a pillanatnyi állapotról.
A műszaki paramétereket tekintve, a ZB5FD205C0 kapcsánhengeres vagy dugaszolható csatlakozóval szerelhető. A termék CAD méretei: 37 mm szélesség, 37 mm magasság és 46 mm mélység. Szereléskor fontos figyelembe venni, hogy a javasolt panel furat átmérő 30,75 mm (illetve 30,5 mm +0,5 mm tűréssel). A választókapcsoló fej befogási vastagsága 1-től 6 mm-ig terjed, vagyis ennyi lehet a panel vagy tartószerkezet vastagsága, amibe a terméket beépíted.
A ZB5FD205C0 rendkívüli tartóssággal büszkélkedhet, mechanikai élettartama eléri az 1 millió kapcsolási ciklust. Többféle elektromos összeállítással használható, melyeket a termék adatlapja különböző kódokkal jelöl (C3, C4, C5, C6, C7, C8, C11, C15, SF1). Ezek a kódok a különféle konfigurációkat jelzik, például a C3 legfeljebb 6 érintkező használatát jelenti egyszerű blokkokkal elölről szerelve, míg a C15 1 érintkezőre vonatkozik. Az adatlap részletesen bemutatja az egyes pozíciókhoz tartozó érintkező állapotokat is: 315°-nál az N/O (alaphelyzetben nyitott) érintkezők nyitva, az N/C (alaphelyzetben zárt) érintkezők zárva vannak, míg 45°-nál az N/O érintkezők zárva, az N/C érintkezők nyitva vannak.
Környezeti jellemzőit tekintve a ZB5FD205C0 különösen ellenálló a külső behatásokkal szemben. IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és erős vízsugár, illetve időszakos vízbe merítés elleni védelmet jelent. Ezen kívül NEMA 13 és NEMA 4X fokozatú védelmet is biztosít. Ellenáll a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból), valamint IK03 fokozatú ütésállósággal rendelkezik. A termék -40°C és +70°C közötti hőmérsékleten tárolható és üzemeltethető, ami rendkívül széles működési tartományt biztosít. Túlfeszültség elleni védelme Class II minősítésű az IEC 60536 szabvány szerint. A ZB5FD205C0 számos nemzetközi szabványnak megfelel, többek között: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1 és JIS C8201-1. Rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal is.
Schneider Electric Harmony XB5 ZB5FD205C0 műszaki adatok
Általános információk
Termékcsalád: Harmony XB5
Komponens típusa: Választókapcsoló fej
Rövid termék megnevezés: ZB5
Perem anyaga: Szürke színű bevonatos műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített, süllyesztett
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Maradó állású
Működtető profilja: Sárga standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kódja: C3, C4, C5, C6, C7, C8, C11, C15, SF1 (különböző kontaktus konfigurációkhoz)
Eszköz bemutatás: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéskor: -40...70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Befoglaló méretek
Befogási vastagság: 1-től 6 mm-ig / 0,04-től 0,24 hüvelykig
