A Schneider Electric Harmony XB5 ZB5FD204C0 egy csúcsminőségű, panelbe süllyesztett választókapcsoló fej, amely ipari alkalmazások széles köréhez ideális megoldást kínál. A termék a Schneider Electric megbízható Harmony XB5 termékcsaládjának tagja, amely világszerte ismert és elismert magas minőségéről és tartósságáról.

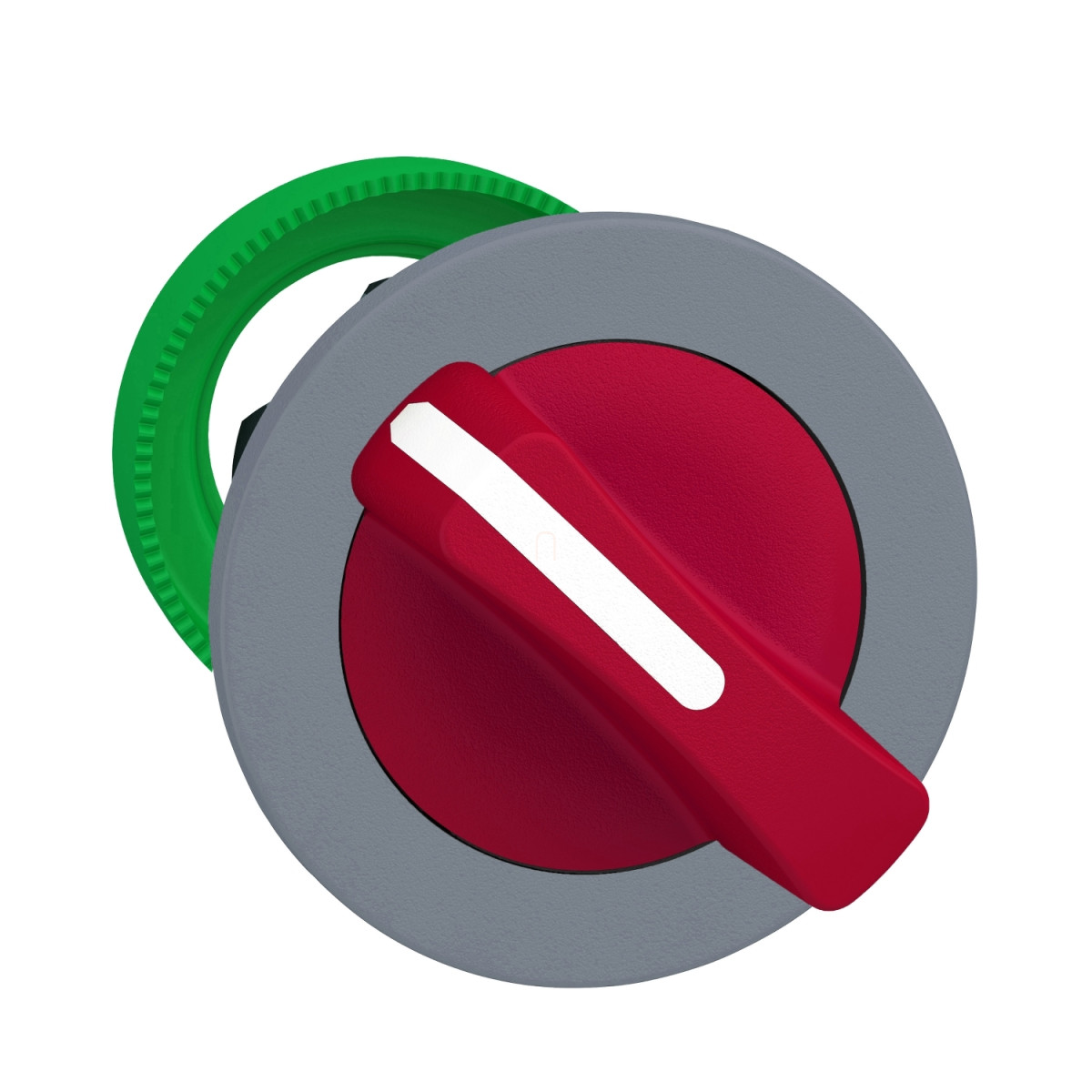

A ZB5FD204C0 választókapcsoló fej műanyag kivitelben készült, piros standard fogantyúval és szürke színben galvanizált műanyag peremmel. A 30 mm átmérőjű kialakítás igazodik az ipari szabványokhoz, amelyekhez 30,5 mm-es szerelési átmérő tartozik. A termék egyik legfontosabb jellemzője a beépített-süllyesztett kivitel (built-in-flush), amely elegáns megjelenést biztosít a vezérlőpanelen. A kapcsoló két pozícióval rendelkezik, amelyek között 90°-os elfordulás van. A "stay put" funkciónak köszönhetően a kiválasztott pozícióban marad, amíg újra át nem állítják, így ideális olyan alkalmazásokhoz, ahol a kapcsoló állapotának vizuális visszajelzése is fontos.
A ZB5FD204C0 választókapcsoló fej kiemelkedő mechanikai tartósságot kínál, amely 1 000 000 kapcsolási ciklust tesz lehetővé. Ez különösen előnyös olyan ipari környezetben, ahol a gyakori használat és a megbízhatóság alapvető követelmény. A termék magas szintű védelemmel rendelkezik a por és nedvesség ellen, amit az IP66 és IP67 védelmi fokozatok is bizonyítanak az IEC 60529 szabvány szerint. Emellett NEMA 13 és NEMA 4X védelmi fokozatokkal is rendelkezik, így a választókapcsoló kiválóan alkalmazható mostoha környezeti feltételek között is. Figyelemre méltó, hogy a termék ellenáll a nagynyomású mosásnak is, akár 7 000 000 Pa nyomás esetén is 55 °C-on, 0,1 m távolságból.
A termék széleskörű környezeti feltételek között használható, működési és tárolási hőmérséklet-tartománya -40°C és +70°C között van. Az IEC 60536 szabvány szerint II. osztályú túlfeszültségi kategóriába tartozik. A választókapcsoló különböző elektromos konfigurációkban használható, többféle érintkező blokk kombinációval. A C3-tól C15-ig terjedő kódokkal jelölt konfigurációk lehetővé teszik 1-től akár 6 érintkező használatát különböző elrendezésben, így a kapcsoló szinte bármilyen vezérlési feladathoz testreszabható. A ZB5FD204C0 alapvető elemként szerepel a kínálatban, ami azt jelenti, hogy más komponensekkel kombinálható a teljes kapcsoló összeállításához. Méreteivel kapcsolatban fontos megjegyezni, hogy a CAD szerinti teljes szélesség és magasság 37 mm, a teljes mélység pedig 46 mm. A választókapcsoló megfelelőségi tanúsítványok széles körével rendelkezik, beleértve a CSA, DNV, BV, LROS és UL tanúsítványokat, ami bizonyítja, hogy a termék megfelel a legszigorúbb nemzetközi szabványoknak és biztonságosan használható különböző iparágakban.
Schneider Electric Harmony XB5 ZB5FD204C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövidített terméknév: ZB5
Perem anyaga: Műanyag, szürke galvanizált
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fej alakja: Kerek
Működtető típusa: Stay put (rögzített)
Működtető profilja: Piros standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő információk
CAD szerinti teljes szélesség: 37 mm
CAD szerinti teljes magasság: 37 mm
CAD szerinti teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3-C15 és SF1 különböző kontaktus konfigurációkhoz
Termék megjelenítés: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 és IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, UL 508, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai jellemzők
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Beépítési információk
Befogási vastagság: 1-6 mm / 0,04-0,24 inch
Ajánlott panel kivágás: Ø30,75 mm (Ø30,5 0+0,5) / Ø1,21 inch (Ø1,20 inch 0+0,0196)
