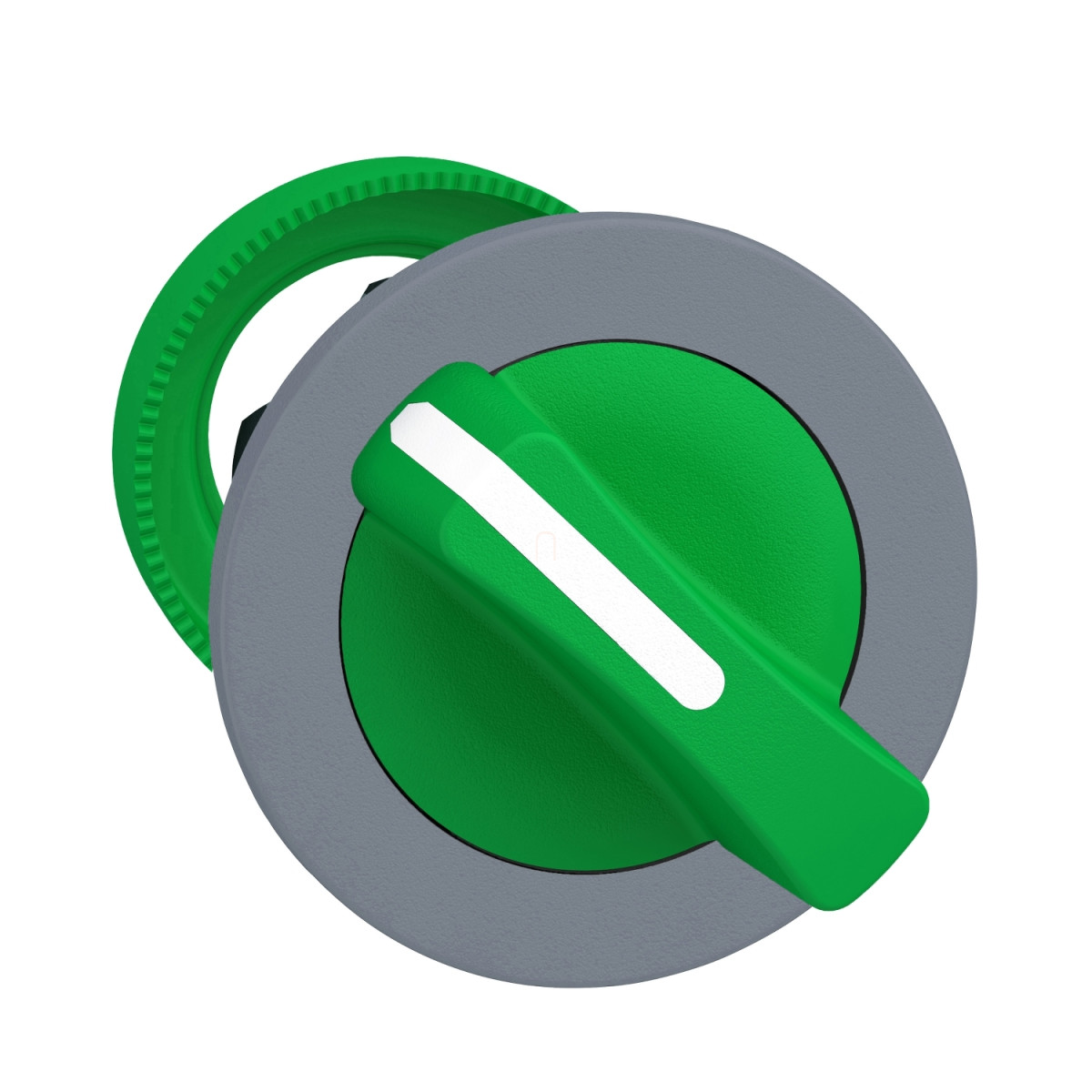

A Schneider Electric Harmony XB5 sorozatába tartozó ZB5FD203C0 egy kiváló minőségű, panelbe süllyesztett választókapcsoló fej, amely ipari vezérlőpanelekhez és kapcsolószekrényekhez ideális megoldást kínál. Ez a zöld színű, szürke peremmel rendelkező műanyag kapcsolófej 30 mm-es átmérővel és két pozíciós (90°-os) kialakítással készül, biztosítva a megbízható működést még a legigényesebb ipari környezetben is.
A ZB5FD203C0 típusú választókapcsoló fej a Harmony XB5 termékcsalád részeként kimagasló rugalmasságot biztosít a különféle alkalmazásokhoz. A termék alapvető eleme ("basic element") egy nagyobb rendszernek, amely különféle elektromos összeállításokban használható. A kapcsolófej standard zöld nyéllel rendelkezik, és a kapcsolási állapot vizuálisan könnyen ellenőrizhető. A "stay put" kivitel biztosítja, hogy a kapcsoló a választott pozícióban maradjon a kezelés után is, ami kritikus lehet bizonyos vezérlési folyamatokban.
A termék kiemelkedő műszaki tulajdonságokkal rendelkezik. A kapcsoló mechanikai élettartama 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható használatot garantál ipari környezetben. Védelmi szintje IP66 és IP67 az IEC 60529 szabvány szerint, ami azt jelenti, hogy tökéletesen védett a por ellen, valamint időszakos bemerítés ellen is védett. Ezek a tulajdonságok különösen értékessé teszik olyan környezetekben, ahol nedvesség vagy por jelenléte várható. További védelmi jellemzőjeként elmondható, hogy ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomáson 55 °C hőmérsékleten, 0,1 m távolságból.
A ZB5FD203C0 választókapcsoló fej széles hőmérsékleti tartományban (-40...+70 °C) működőképes, és ugyanezen a hőmérsékleti tartományon belül tárolható. Az IEC 60536 szerint II-es védelmi osztályba tartozik. Ütésállósága IK03 az IEC 50102 szabvány szerint. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-5-1 és JIS C8201-1 előírásokat. Számos nemzetközi tanúsítvánnyal rendelkezik, mint például CSA, DNV, BV, LROS (Lloyds register of shipping) és UL.
A termék kiváló rezgésállósággal rendelkezik, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint kimagasló ütésállóságot biztosít: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulás mellett az IEC 60068-2-27 szerint. Ez a tulajdonság különösen fontos olyan ipari környezetekben, ahol a berendezés jelentős mechanikai igénybevételnek lehet kitéve. A termék fizikai méretei is figyelemre méltóak: CAD szerinti szélessége és magassága 37 mm, mélysége 46 mm. A panel kivágás ajánlott mérete Ø30,75 mm (Ø30,5 +0,5/0 mm). A befogási vastagság 1-6 mm között állítható, így különböző vastagságú panelekbe építhető be. A termék csatlakoztatása csavaros kapcsokkal, dugaszolható csatlakozókkal vagy Faston csatlakozókkal lehetséges, a kiválasztott elektromos konfigurációtól függően.
Schneider Electric Harmony XB5 - ZB5FD203C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB5
Keret anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Működtetőegység formája: Kerek
Működtető típusa: Maradó állású (stay put)
Működtető profil: Zöld standard fogantyú
Pozíció információ: 2 pozíció, 90°
Méretek
CAD szerinti szélesség: 37 mm
CAD szerinti magasság: 37 mm
CAD szerinti mélység: 46 mm
Befogási vastagság: 1-6 mm
Műszaki jellemzők
Mechanikai élettartam: 1.000.000 kapcsolási ciklus
Elektromos összeállítási kód: C3, C4, C5, C6, C7, C8, C11, C15, SF1 (különböző kontaktus konfigurációkhoz)
Termék prezentáció: Alapelem
Környezeti jellemzők
Védelem: TH
Környezeti hőmérséklet tartomány (tárolás): -40...70 °C
Környezeti hőmérséklet tartomány (üzemelés): -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 és IP67 az IEC 60529 szerint
NEMA védettségi szint: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
IK védettség: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai terhelhetőség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint
