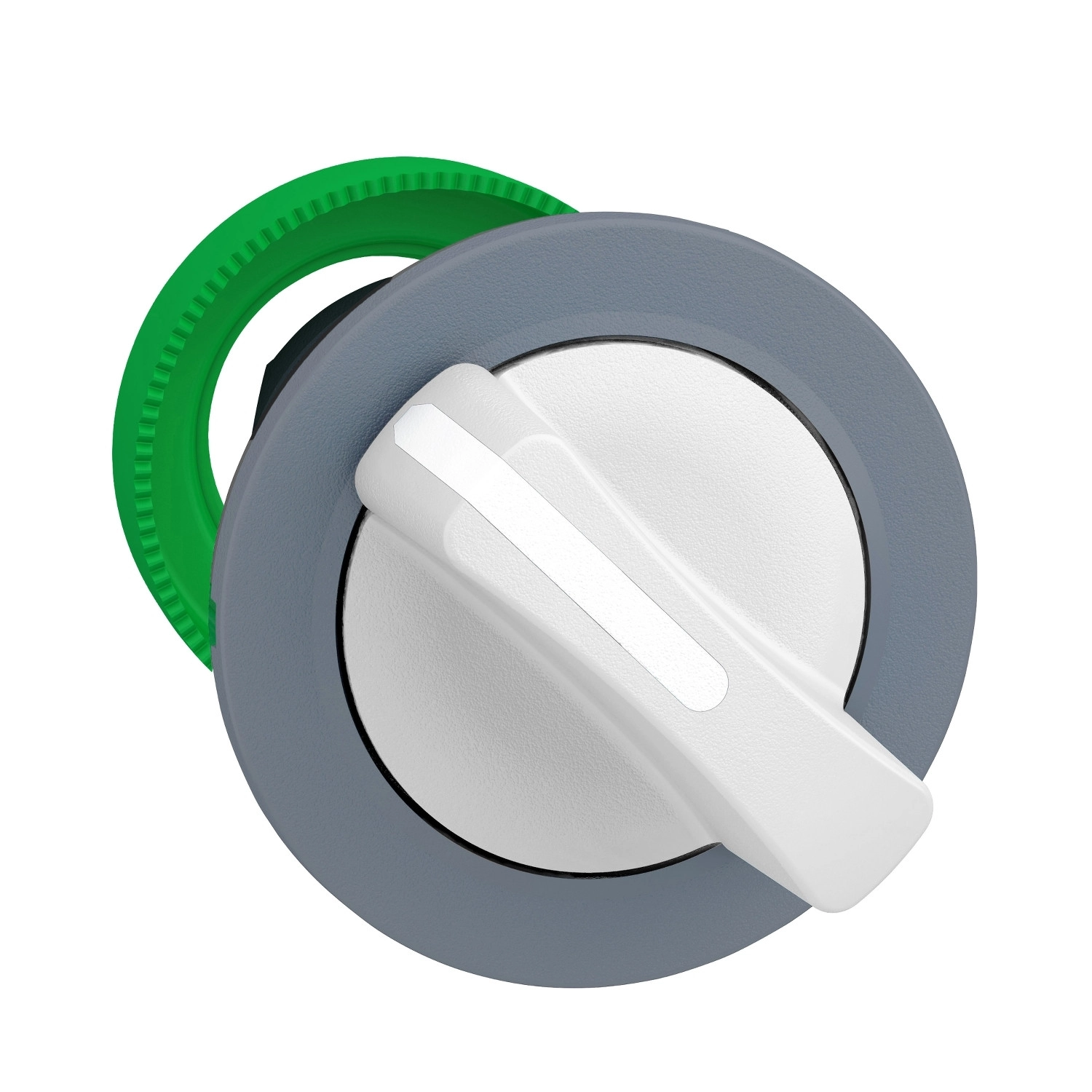

A Schneider Electric Harmony XB5 termékvonalába tartozó ZB5FD201C0 típusú választókapcsoló fej prémium minőségű ipari kapcsolóeszköz, amely tökéletes választás automatizálási rendszerekhez, vezérlőpanelekhez és irányítástechnikai alkalmazásokhoz. Ez a panelbe süllyeszthető, fehér színű, szürke peremes kivitel a Harmony termékcsalád elismert megbízhatóságát és tartósságát kínálja.
A ZB5FD201C0 egy 30 mm-es szerelési átmérővel rendelkező, két állású választókapcsoló fej, amely a "stay put" kivitelnek köszönhetően a kapcsolási pozícióban marad a következő kapcsolásig. A készülékház kerek kialakítású, fehér standard fogantyúval, amely 2 pozícióban (90° elfordítással) használható. A kapcsoló szürke színű, műanyag bevonatú kerettel rendelkezik, amely elegáns megjelenést biztosít az eszköznek. A termék alapvető eleme a Harmony XB5 termékcsaládnak, amely moduláris rendszerként lehetővé teszi a különböző vezérlőelemek kombinálását.
A ZB5FD201C0 választókapcsoló kimagasló műszaki paraméterekkel rendelkezik. Mechanikai élettartama 1.000.000 kapcsolási ciklus, ami kivételes tartósságot biztosít még intenzív használat mellett is. A kapcsolófej IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, így kiválóan ellenáll a pornak és a víz behatolásának. Ezt a védelmi szintet kiegészíti a NEMA 13 és NEMA 4X besorolás is. Az eszköz a TH védőkezelésnek köszönhetően ellenáll a különböző környezeti hatásoknak, és széles, -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartományban használható. A választókapcsoló fej kiemelkedő ellenállást mutat a nagy nyomású mosással szemben (7000000 Pa 55°C-on, 0,1 m távolságból), valamint IK03 ütésállósággal rendelkezik az IEC 50102 szabvány szerint.
A termék rugalmasan alkalmazható különböző elektromos konfigurációkban, a C3-tól C15-ig terjedő kódokkal, melyek különböző érintkezőblokk-kombinációkat jelölnek. Ez lehetővé teszi, hogy a kapcsoló akár 6 érintkezővel is használható legyen, egyaránt alkalmazva egyes és dupla blokkokat az előlapi szerelésben. A kapcsoló megfelelőségét számos nemzetközi szabvány tanúsítja, beleértve az IEC 60947-5-4, IEC 60947-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1 előírásait, és rendelkezik CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL minősítésekkel. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB5 - ZB5FD201C0 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB5
Keret anyaga: Szürke színű műanyag bevonat
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyeszthető
Egység alakja: Kerek
Működtető típusa: Pozícióban maradó (stay put)
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 2 pozíció 90°-ban
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kódok:
C3: <6 érintkező egyes blokkokkal előlapi szerelésben
C4: <6 érintkező egyes és dupla blokkokkal előlapi szerelésben
C5: <5 érintkező egyes blokkokkal előlapi szerelésben
C6: <5 érintkező egyes és dupla blokkokkal előlapi szerelésben
C7: <4 érintkező egyes blokkokkal előlapi szerelésben
C8: <4 érintkező egyes és dupla blokkokkal előlapi szerelésben
C11: <3 érintkező egyes blokkokkal előlapi szerelésben
C15: <1 érintkező egyes blokkokkal előlapi szerelésben
SF1: <3 érintkező egyes blokkokkal előlapi szerelésben
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
IP védettségi fokozat: IP66 és IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 és NEMA 4X
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Vonatkozó szabványok: IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL listázott
Mechanikai jellemzők
Vibráció ellenállás: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütés ellenállás: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
