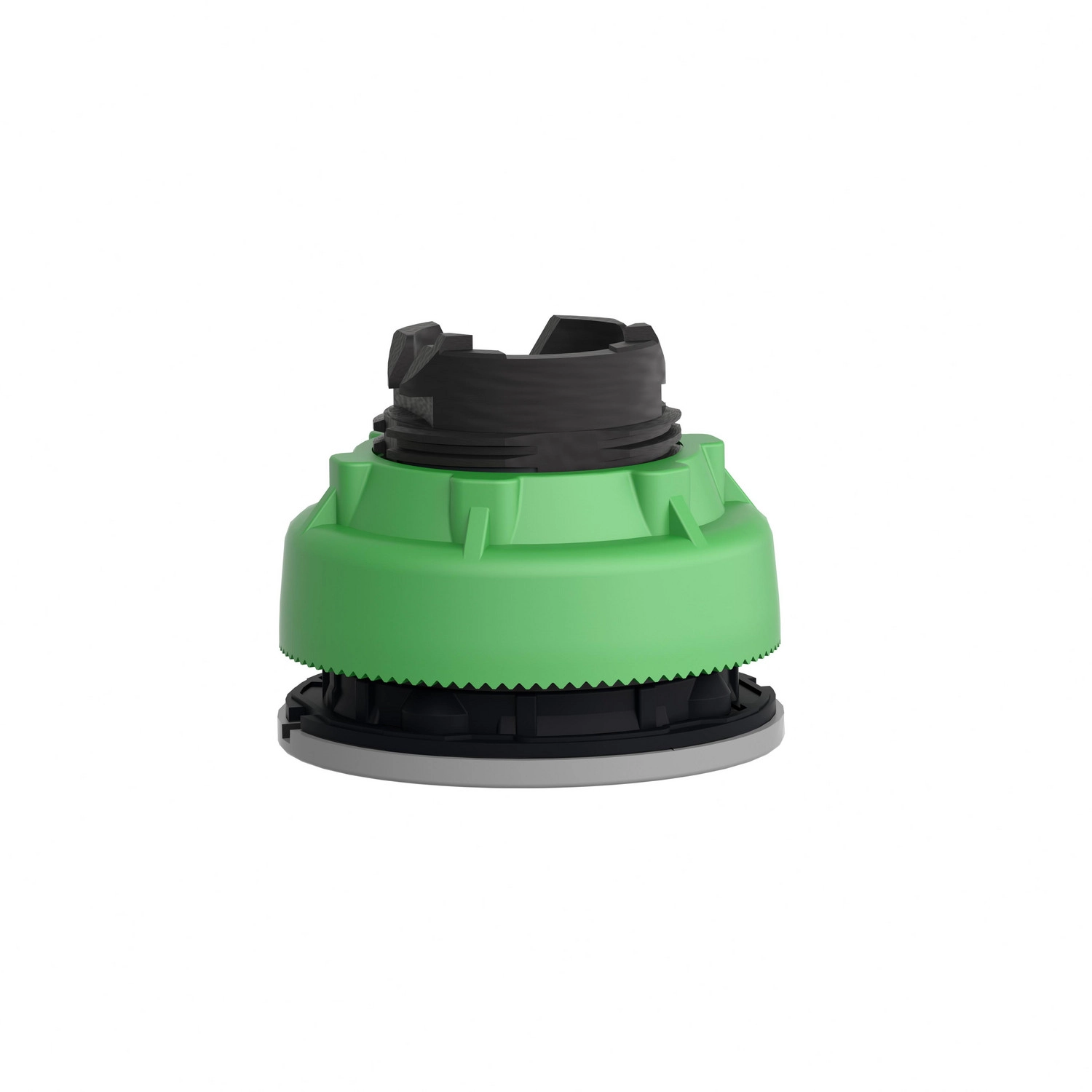

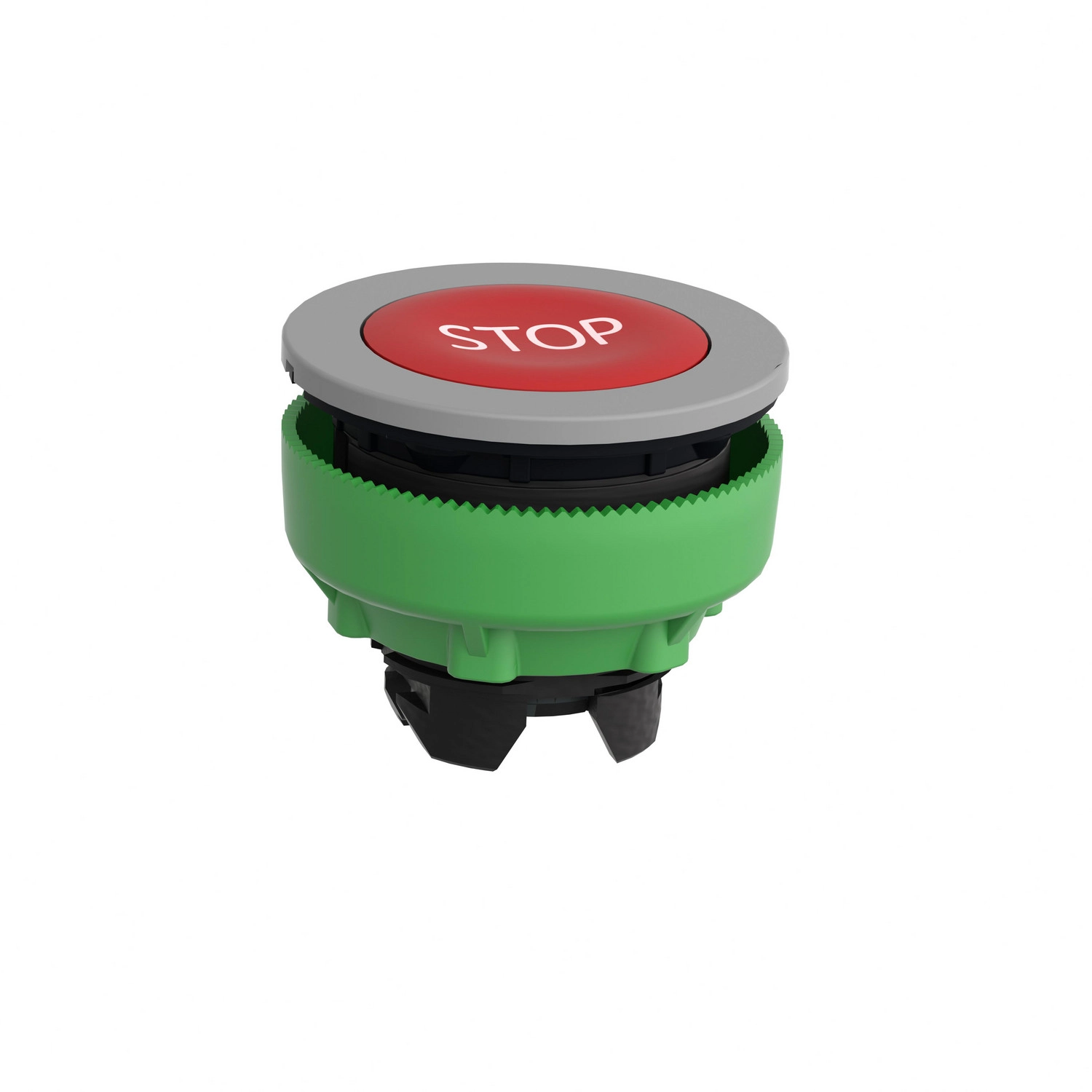

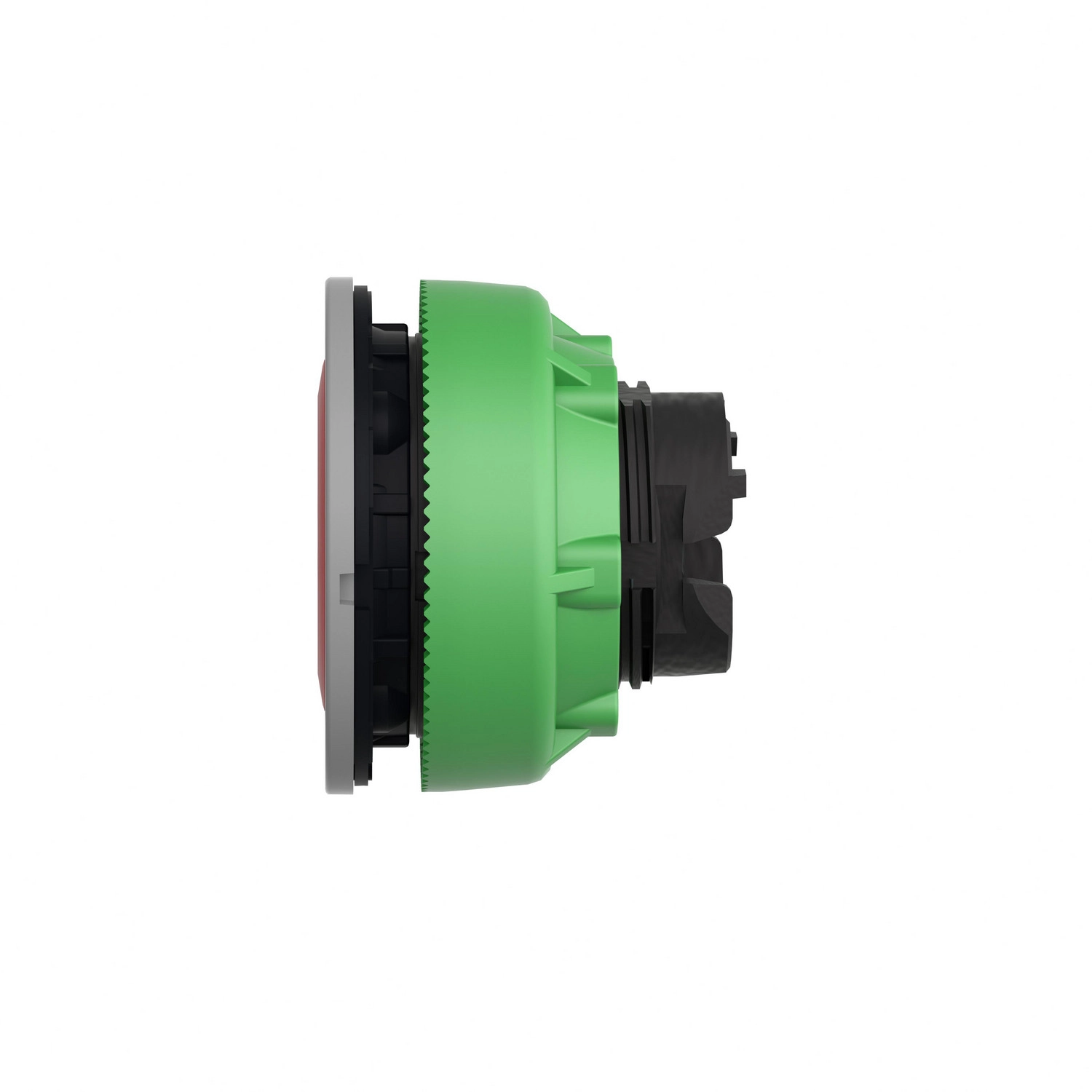

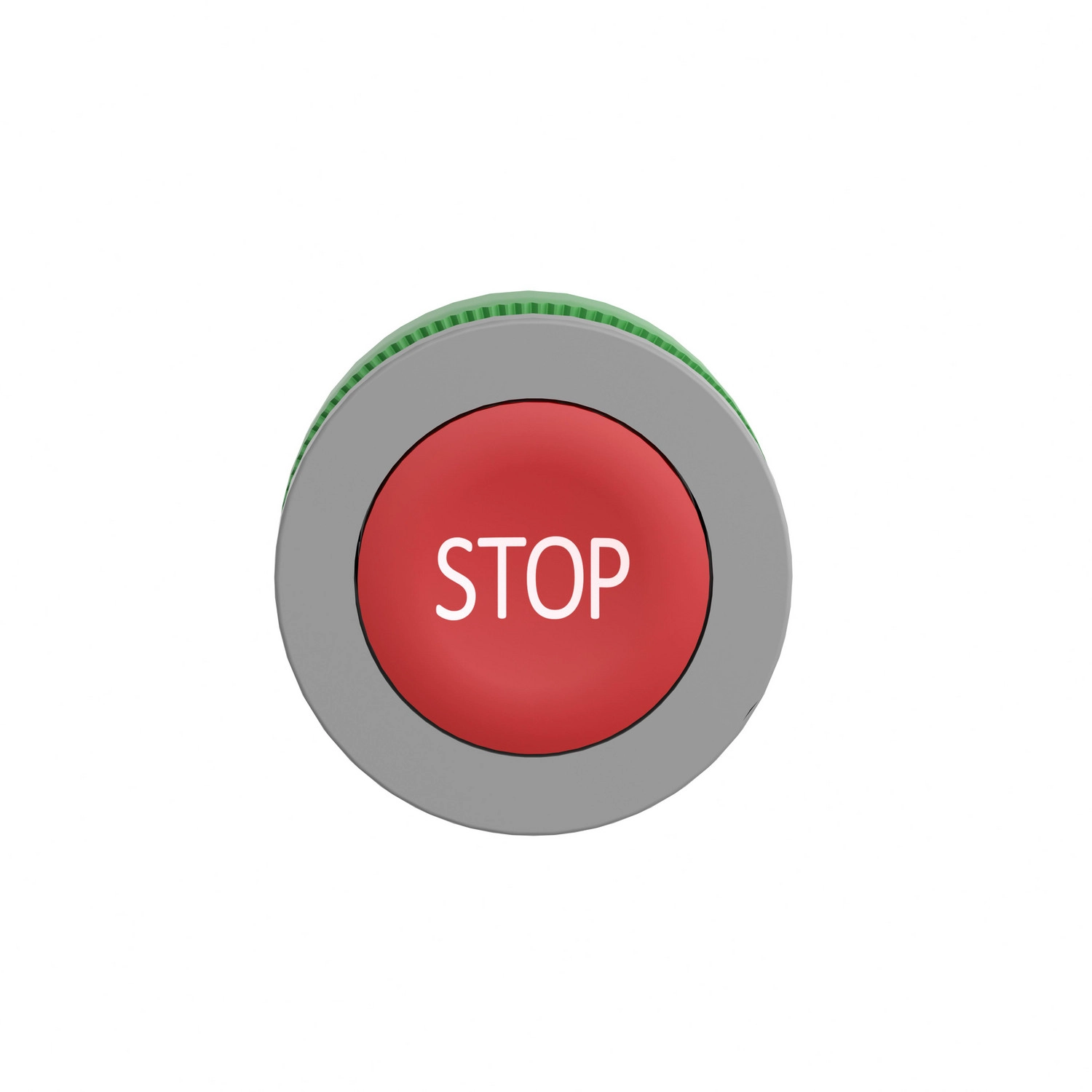

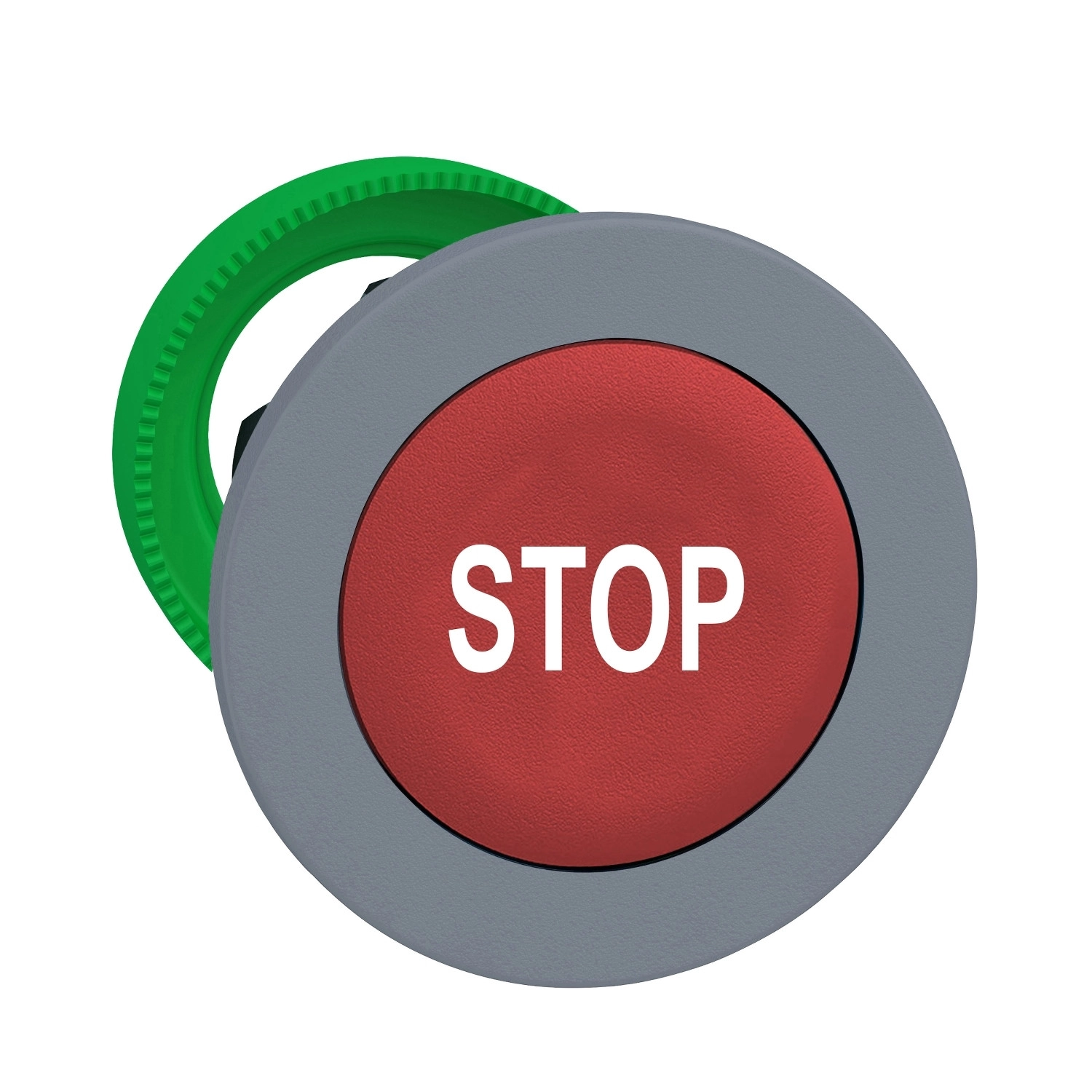

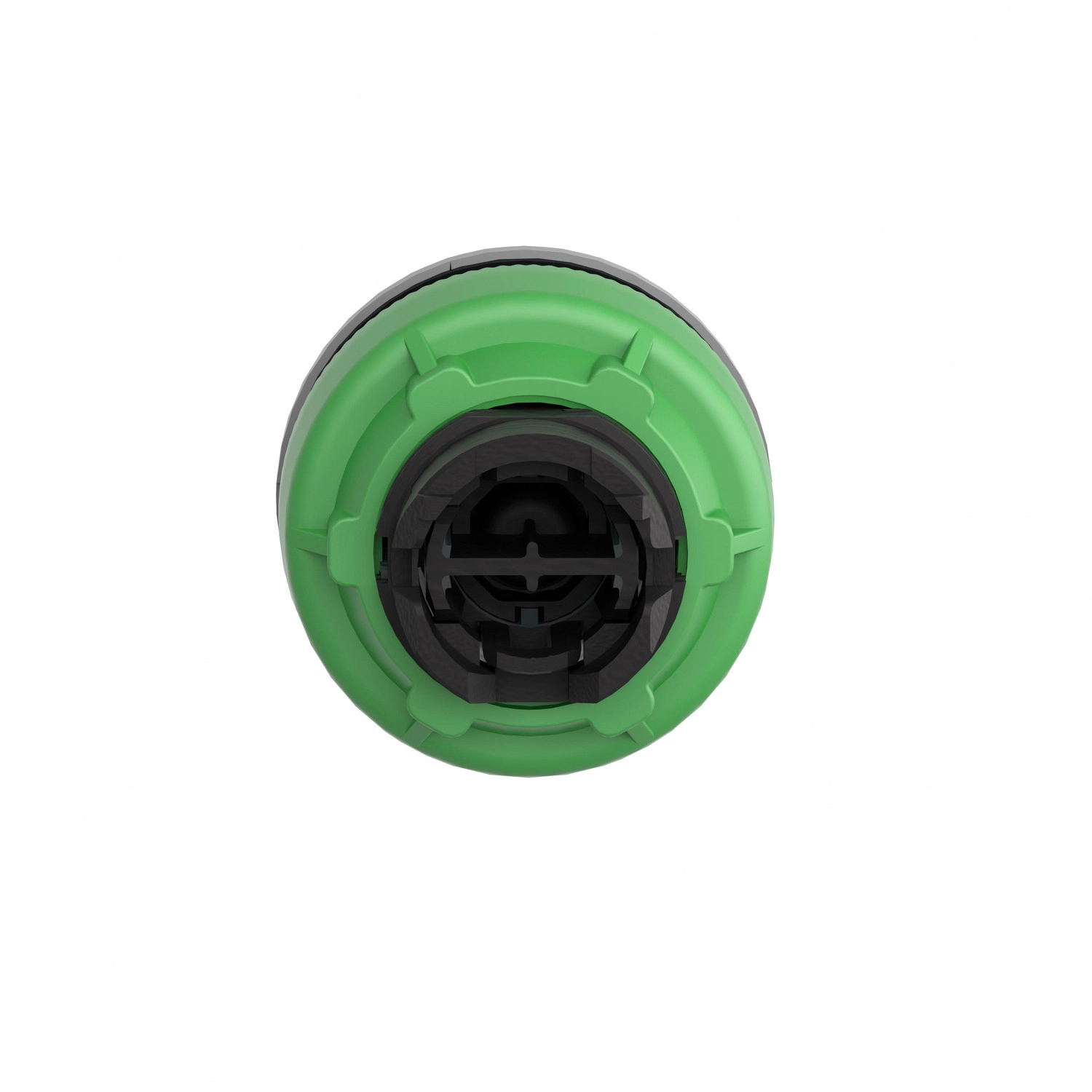

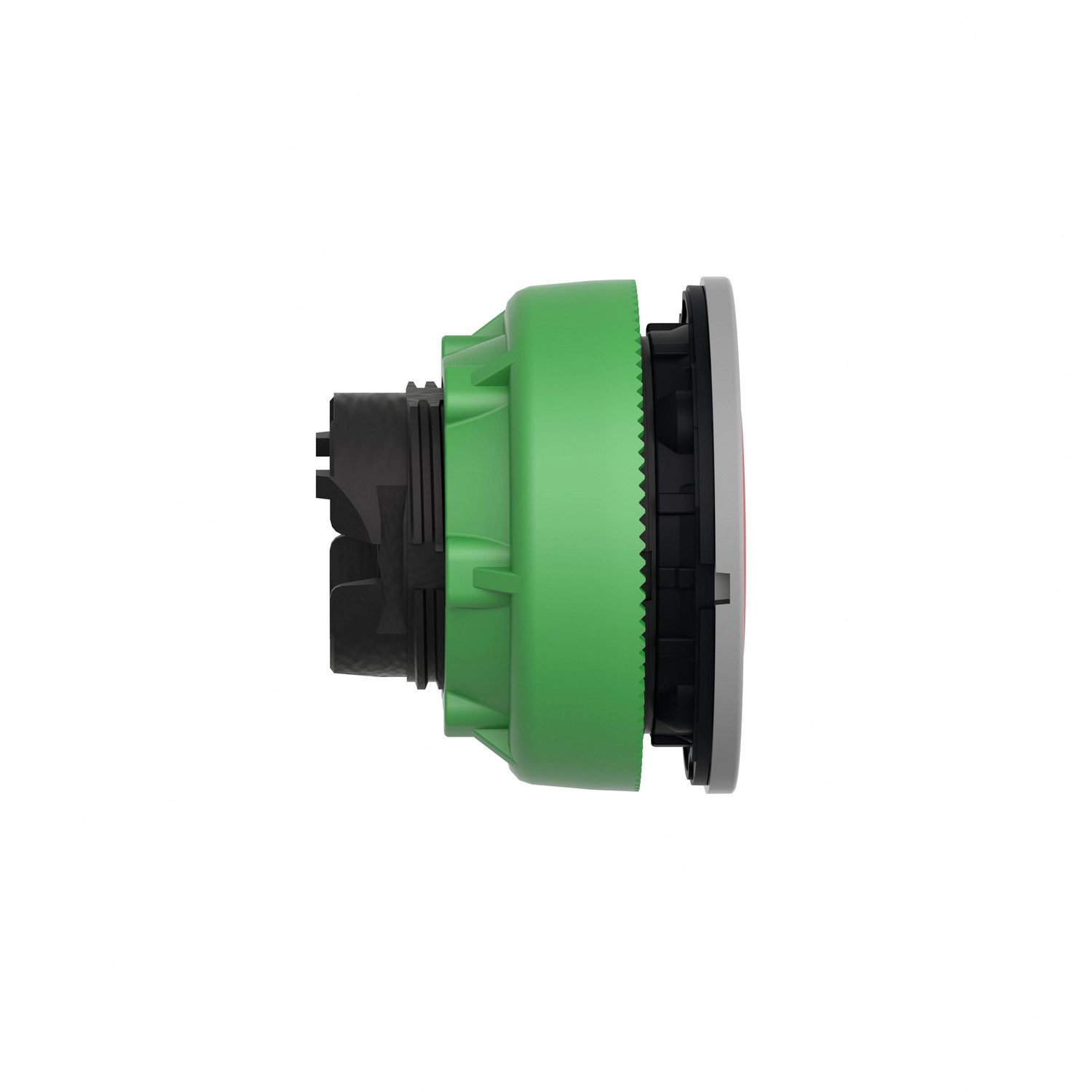

A Schneider Electric Harmony XB5 sorozat ZB5FA434C0 süllyesztett nyomógombja egy kiváló minőségű, ipari környezetbe tervezett vezérlőelem, amely rendkívüli megbízhatóságot és hosszú élettartamot biztosít. Ez a piros színű, STOP felirattal ellátott nyomógombfej ideális választás biztonsági alkalmazásokhoz, vészleállító funkcióhoz, vagy bármely olyan helyzethez, ahol a gépek, berendezések vagy folyamatok azonnali leállítására van szükség.
A ZB5FA434C0 nyomógombfej a Harmony XB5 termékcsalád része, amely a Schneider Electric széles körben elismert ipari automatizálási megoldásainak egyik kulcsfontosságú eleme. 30 mm-es átmérőjével és szürke színű kerettel ellátott, műanyag burkolatával ez a rugós visszatérésű nyomógomb tökéletesen illeszkedik a szabványos panelekbe. A termék kialakításának köszönhetően a beépítése egyszerű, a szükséges kivágás mérete 30,5 mm. A panelbe történő rögzítés során a befogási vastagság 1-6 mm között lehet, ami rendkívül rugalmas szerelési lehetőségeket biztosít különböző vastagságú panelekbe.
A ZB5FA434C0 nyomógombfej műszaki paraméterei impozánsak. A termék kiemelkedő mechanikai tartóssággal rendelkezik, akár 10 millió kapcsolási ciklust is kibír, ami igazolja a Schneider Electric elkötelezettségét a hosszú élettartamú, megbízható termékek gyártása mellett. IP66 és IP67 védettségi besorolásának köszönhetően kiválóan ellenáll a pornak és a víznek, így a legzordabb ipari környezetben is megbízhatóan működik. A termék ellenáll akár 7000000 Pa nyomású, 55 °C-os nagynyomású mosásnak is 0,1 méter távolságból, ami különösen előnyössé teszi olyan iparágakban, ahol a rendszeres tisztítás elengedhetetlen. Az IK03 ütésállósági védelemmel kiegészítve a ZB5FA434C0 a mechanikai behatásoknak is kiválóan ellenáll. A nyomógomb -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartománnyal rendelkezik, így szélsőséges környezeti feltételek mellett is megbízhatóan működik.
A ZB5FA434C0 nyomógombfej különböző elektromos összeállításban használható, beleértve a C1, C2, C11, C15 és SF1 kódokat, ami lehetővé teszi a különböző kapcsolási igények rugalmas kielégítését. A termék számos nemzetközi szabványnak megfelel, többek között az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásoknak. A terméken megtalálható UL és CSA tanúsítványok bizonyítják a nemzetközi biztonsági előírásoknak való megfelelést. A ZB5FA434C0 nyomógombfej kitűnő rezgésállósággal rendelkezik, ellenáll az 5 gn erősségű (f= 10...500 Hz) és a 2 mm csúcstól csúcsig (f= 2...10 Hz) rezgéseknek, valamint a különböző ütéseknek: 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms), és 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen. Mindezen tulajdonságok teszik a Schneider Electric ZB5FA434C0 nyomógombfejet az ipar számára ideális vezérlőelemmé.
Schneider Electric Harmony XB5 - ZB5FA434C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, piros, "STOP", szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Előlap anyaga: Műanyag szürke bevonattal
Szerelési átmérő: 30,5 mm
Fejegység típusa: Süllyesztett beépítésű
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros süllyesztett, STOP (fehér)
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítás kódja: C1 - <9 érintkező egyes blokkok használatával előlapi szereléshez
C2 - <9 érintkező egyes és kettős blokkok használatával előlapi szereléshez
C11 - <3 érintkező egyes blokkok használatával előlapi szereléshez
C15 - <1 érintkező egyes blokkok használatával előlapi szereléshez
SF1 - <3 érintkező egyes blokkok használatával előlapi szereléshez
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védelmi kezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet üzemeltetés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP66 az IEC 60529 szabványnak megfelelően, IP67 az IEC 60529 szabványnak megfelelően
Nagynyomású mosás elleni védelem: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szabványnak megfelelően
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listed, CSA
Mechanikai jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Szerelési méretek
Befogási vastagság: 1-6 mm / 0.04-0.24 in.
