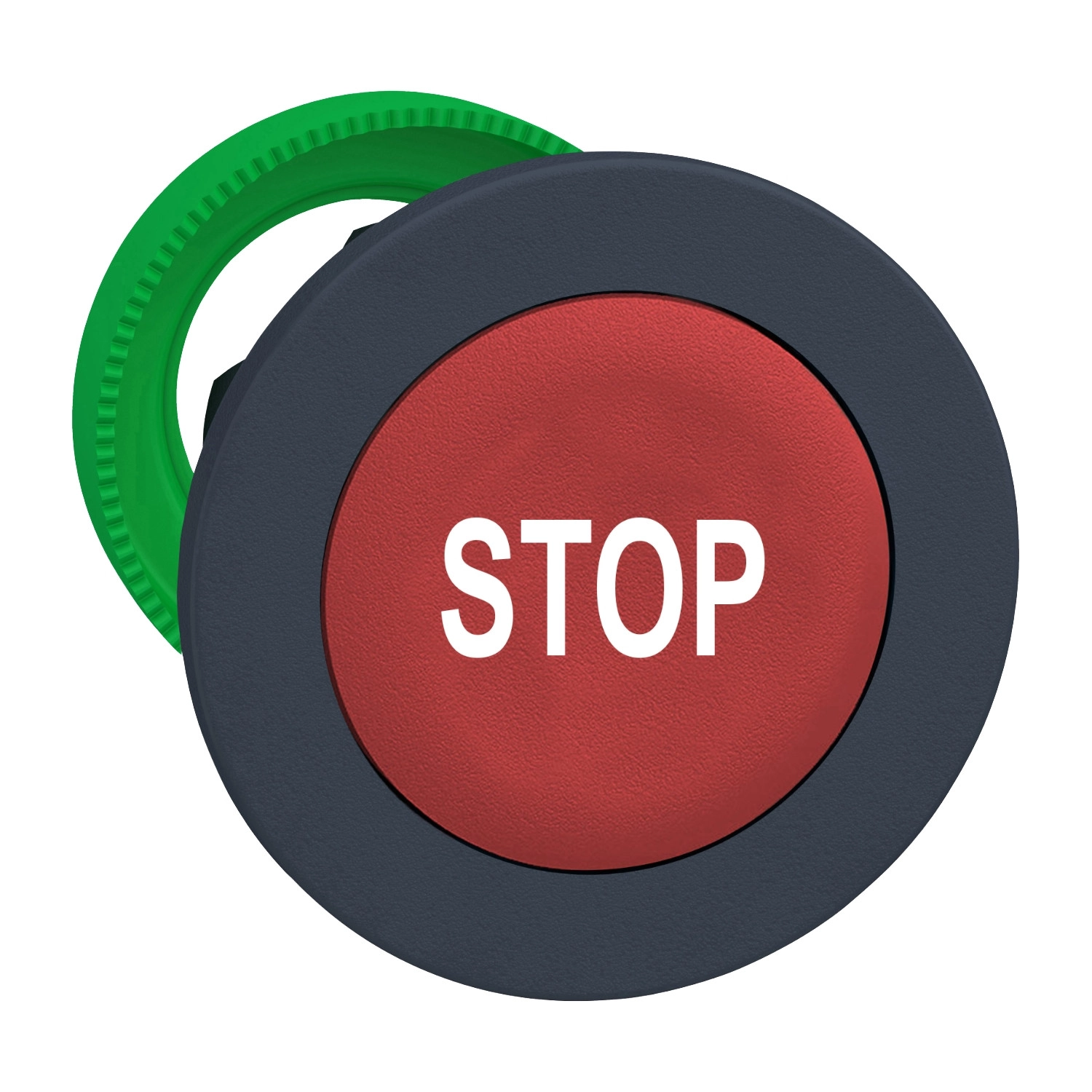

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5FA434 típusú nyomógomb fej egy magas minőségű, ipari alkalmazásokhoz tervezett kezelőszerv, amely a megbízhatóság és a könnyű használat tökéletes kombinációját nyújtja. Ez a panelbe süllyeszthető, nem világítós nyomógomb fej piros színű, STOP felirattal ellátott, amelyet fehér színnel jelöltek a felületén, így jól látható és egyértelmű vészleállítást biztosít bármilyen ipari környezetben.
A ZB5FA434 kompakt kialakítása ellenére rendkívüli strapabíróságot kínál. A nyomógomb rugós visszatérésű, így a működtetés után automatikusan alapállapotba tér vissza. A 30,5 mm-es szerelési átmérővel rendelkező nyomógomb sötétszürke műanyag kerettel készül, amely elegáns megjelenést kölcsönöz, miközben ellenáll a mostoha körülményeknek is. A ZB5FA434 beépítési módja süllyesztett (built-in-flush), kerek formájú, és mindössze 30 mm mélységet igényel a szerelőpanel mögött, így helytakarékos megoldást jelent az ipari vezérlőpaneleken.
Az eszköz a magas szintű védettséget jelző IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik, ami azt jelenti, hogy teljesen por- és vízbiztos, valamint ellenáll a nagynyomású mosásnak is (akár 7000000 Pa nyomásnak 55°C-on, 0,1 méter távolságból). Az UL szabványok szerint Type 4, 4X, 12 és 13 besorolással is rendelkezik. Mechanikai tartósságát a lenyűgöző 10 millió kapcsolási ciklus garantálja, ami rendkívül hosszú élettartamot biztosít még intenzív használat mellett is. Az IK03 ütésállóság további védelmet nyújt a fizikai behatásokkal szemben.
A termék rendkívül rugalmasan konfigurálható, különböző elektromos összeállításokkal használható (C1, C2, C11, C15, SF1 kódokkal jelölt konfigurációk), és akár 9 érintkező is csatlakoztatható hozzá, attól függően, milyen kontaktus blokkokat használunk az előlapi szereléskor. A ZB5FA434 kompatibilis a ZBYF... és ZBZF32, ZBZF33, valamint a ZB5AZ kiegészítőkkel és tartozékokkal, így könnyen integrálható a meglévő rendszerekbe is.
A Schneider Electric ZB5FA434 nyomógomb fej széles hőmérséklettartományban (-40°C és +70°C között) működőképes, így szélsőséges környezeti feltételek mellett is megbízhatóan teljesít. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve az UL, CSA, CCC és EAC minősítéseket, valamint megfelel az IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1 és JIS C8201-1 szabványoknak. Mindez biztosítja, hogy a ZB5FA434 nyomógomb fej a világ bármely pontján használható, különböző ipari környezetekben és alkalmazásokban, ahol a biztonság, a megbízhatóság és a tartósság alapvető követelmények.
Schneider Electric Harmony XB5 - ZB5FA434 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, piros, "STOP" műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nem világító nyomógomb fej
Eszköz rövid neve: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett (Built-in-flush)
Megvásárolható mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Piros süllyesztett, STOP (fehér)
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód:
C1 - max. 9 érintkezőhöz, egyes blokkokat használva előlapi szereléskor
C2 - max. 9 érintkezőhöz, egyes és dupla blokkokat használva előlapi szereléskor
C11 - max. 3 érintkezőhöz, egyes blokkokat használva előlapi szereléskor
C15 - max. 1 érintkezőhöz, egyes blokkokat használva előlapi szereléskor
SF1 - max. 3 érintkezőhöz, egyes blokkokat használva előlapi szereléskor
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat:
IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL listed, CSA, CCC, EAC
Mechanikai jellemzők
Ütésállóság:
30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság:
5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
