A Schneider Electric Harmony XB5 sorozatú ZB5FA432 nyomógombfej egy kiváló minőségű ipari vezérlőelem, amely tökéletes választás mind ipari, mind kereskedelmi alkalmazásokhoz, ahol megbízható és tartós nyomógombra van szükség. Ez a prémium termék a Harmony XB5 termékcsalád tagja, amely világszerte elismert a kimagasló minőségéről és megbízhatóságáról.

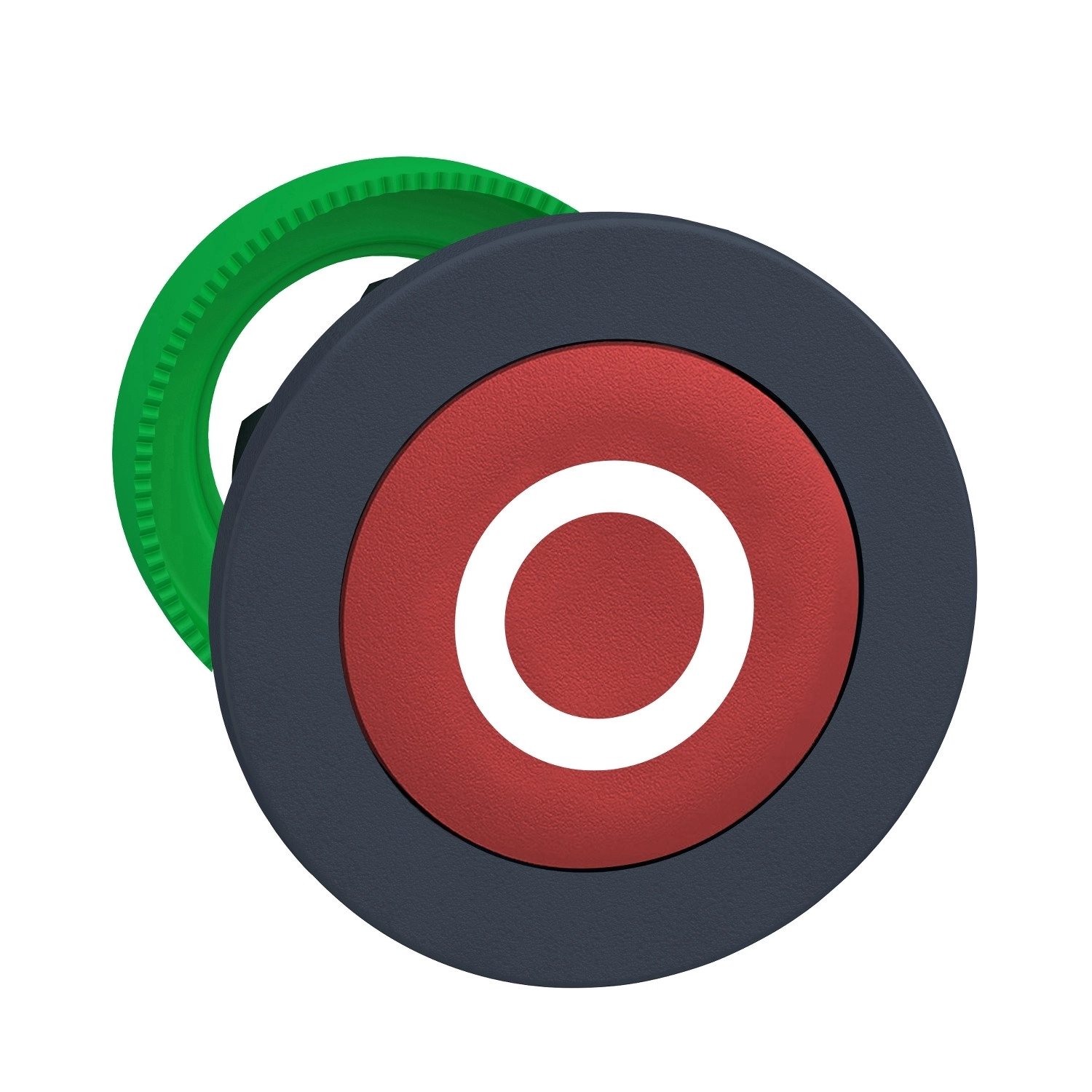

A ZB5FA432 egy 30 mm-es átmérőjű, panelbe süllyeszthető, piros színű nyomógombfej, amely fehér "O" jelöléssel rendelkezik. A sötétszürke műanyag kerettel ellátott nyomógomb rugós visszatérítésű kialakítása biztosítja, hogy a gomb mindig visszatérjen alaphelyzetbe a megnyomás után. Az elegáns, kerek kialakítás nemcsak esztétikus megjelenést kölcsönöz, hanem a könnyű használatot és felismerhetőséget is elősegíti. A nyomógomb nem világítható kivitel, ideális olyan helyekre, ahol egyszerű, megbízható mechanikus kapcsolásra van szükség.
A termék rendkívüli tartóssággal büszkélkedhet, hiszen mechanikai élettartama eléri a lenyűgöző 10 millió kapcsolási ciklust. Ez különösen előnyös nagy igénybevételű ipari környezetekben, ahol a vezérlőelemeknek folyamatos és intenzív használatot kell kibírniuk. A nyomógombfej TH védőkezeléssel rendelkezik, amely tovább növeli a tartósságát és ellenállóképességét.
A ZB5FA432 széles hőmérsékleti tartományban használható, -40°C és +70°C között, ami lehetővé teszi alkalmazását mind extrém hideg, mind meleg környezetekben. Védelmi osztálya Class II, amely megfelel az IEC 60536 szabványnak. Kiemelkedő IP védettséggel rendelkezik: IP66, IP67, IP69 az IEC 60529 szerint, valamint IP69K az ISO 20653 szabvány szerint. Ez azt jelenti, hogy teljesen védett a por ellen, és ellenáll az erős vízsugárnak, akár magas nyomású mosásnak is (7000000 Pa nyomásig 55°C-on, 0,1 méter távolságból). Emellett megfelel a UL 50 E szabvány Type 4, 4X, 12 és 13 követelményeinek is, ami sokoldalú felhasználást tesz lehetővé különböző környezetekben.
A termék ütésállósága IK03 besorolású az IEC 50102 szerint. Kiválóan ellenáll a rezgéseknek és ütéseknek: 30 gn (18 ms időtartamig), 50 gn (11 ms időtartamig) félszinuszos gyorsulás mellett, valamint 25 gn (6 ms) 1000 ütésig minden tengelyen, az IEC 60068-2-27 szabványnak megfelelően. Vibrációállósága 5 gn (10-500 Hz frekvencián) és 2 mm peak-to-peak (2-10 Hz frekvencián) az IEC 60068-2-6 szerint.
A ZB5FA432 nyomógombfej számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve a CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1 szabványokat. Rendelkezik UL listázással, CSA, CCC és EAC tanúsítványokkal, ami biztosítja a globális felhasználhatóságot és a magas szintű megfelelőséget.
A termék rendkívül rugalmas elektromos összeállítási lehetőségekkel rendelkezik, amelyeket különböző kódok jelölnek: C1 (maximum 9 kontaktus egyszeres blokkokkal, elülső szerelésű), C2 (maximum 9 kontaktus egyszeres és dupla blokkokkal, elülső szerelésű), C11 (maximum 3 kontaktus egyszeres blokkokkal, elülső szerelésű), C15 (maximum 1 kontaktus egyszeres blokkokkal, elülső szerelésű), és SF1 (maximum 3 kontaktus egyszeres blokkokkal, elülső szerelésű). Ezek a konfigurációk lehetővé teszik a különböző kapcsolási igények kielégítését, legyen szó egyszerű vagy összetettebb vezérlési feladatokról.
A ZB5FA432 nyomógombfej a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ komponensekkel kompatibilis, ami lehetővé teszi a rendszer bővítését és testreszabását az egyedi igények szerint. A termék beépítési átmérője 30,5 mm, CAD szerinti méretei 37 mm szélesség, 37 mm magasság és 30 mm mélység, ami kompakt és helytakarékos kialakítást eredményez.
Schneider Electric Harmony XB5 - ZB5FA432 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típus: Fej nem világítható nyomógombhoz
Rövid terméknév: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kivitel
Egységcsomag: 1
Jelzőegység formája: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Piros nyomólap, O (fehér) jelöléssel
Kiegészítő információk
CAD szerinti szélesség: 37 mm
CAD szerinti magasság: 37 mm
CAD szerinti mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítás kódja: C1 (max. 9 kontaktus, egyszeres blokkokkal, elöl szerelhető)
C2 (max. 9 kontaktus, egyszeres és dupla blokkokkal, elöl szerelhető)
C11 (max. 3 kontaktus, egyszeres blokkokkal, elöl szerelhető)
C15 (max. 1 kontaktus, egyszeres blokkokkal, elöl szerelhető)
SF1 (max. 3 kontaktus, egyszeres blokkokkal, elöl szerelhető)
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13, Type 12, Type 4, Type 4X az UL 50 E szerint
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL, CSA, CCC, EAC
Mechanikai ellenálló képesség
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás, az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás, az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésig minden tengelyen, az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm peak-to-peak (f= 2...10 Hz) az IEC 60068-2-6 szerint
Szerelési információk
Befogási vastagság: 1-6 mm / 0,04-0,24 hüvelyk
Ajánlott panel kivágás: Ø30,75 mm (Ø30,5 +0,5/0 mm)
