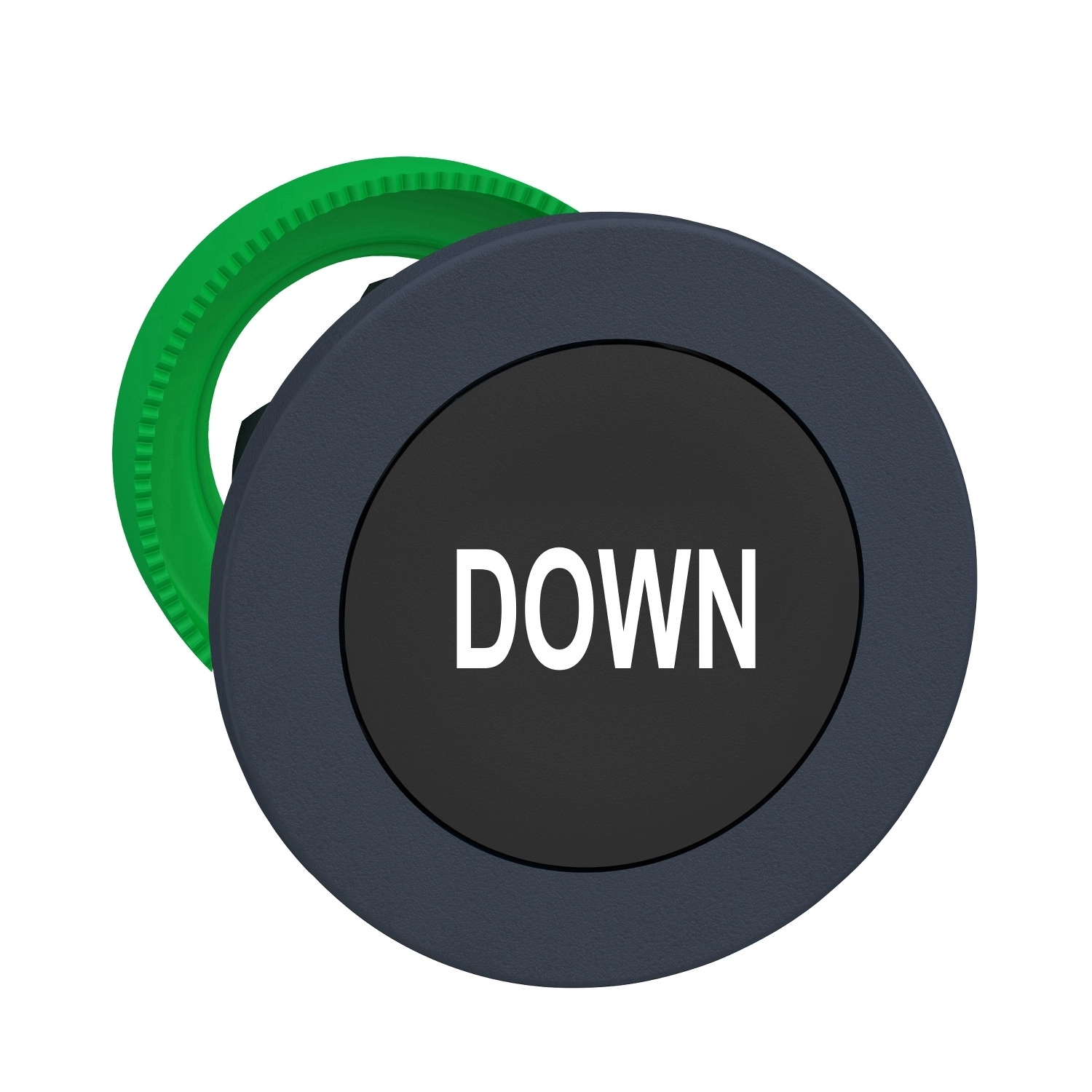

A Schneider Electric Harmony XB5 sorozatú ZB5FA344 modellszámú nyomógomb fej egy kiváló minőségű, ipari környezetben használható vezérlőelem, amely ideális különböző automatizálási és vezérlési rendszerekhez. Ez a panelbe süllyesztett, műanyag nyomógomb fej 30 mm átmérőjű, fekete színű, fehér DOWN felirattal, és sötétszürke előlappal rendelkezik, amely tökéletes választás gépek, berendezések irányításához.
A ZB5FA344 nyomógomb fej a Harmony XB5 termékcsalád része, amely széles körben elismert megbízhatóságáról és tartósságáról. A termék rugós visszatérésű működtetővel rendelkezik, amely biztosítja, hogy a gomb minden megnyomás után visszatérjen alaphelyzetébe. A kerek, süllyesztett kialakítású kezelőfej beépíthető vezérlőpanelekbe, kapcsolószekrényekbe vagy bármely olyan alkalmazásba, ahol precíz és megbízható kezelőelemre van szükség. A szükséges szerelési átmérő 30,5 mm, a kompatibilis szerelőlemez vastagság pedig 1-6 mm között lehet.
A ZB5FA344 nyomógomb fej kiemelkedő műszaki paraméterekkel büszkélkedhet. Mechanikai élettartama rendkívül magas, elérheti a 10 millió működési ciklust, ami biztosítja, hogy a termék hosszú éveken keresztül megbízhatóan szolgálja felhasználóját. A termék kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ termékekkel, ami rugalmas integrációs lehetőségeket biztosít különböző rendszerekbe. Elektromos összeállítási kódjai között szerepel a C1, C2, C11, C15 és SF1, amelyek különböző érintkezőblokk-konfigurációkat tesznek lehetővé az előlapi szereléshez.
A ZB5FA344 nyomógomb fej kiemelkedő környezeti védelemmel rendelkezik. IP védettségi szintje többszörös: IP66, IP67, IP69 és IP69K, melyek megfelelnek az IEC 60529 és ISO 20653 szabványoknak. Ez azt jelenti, hogy tökéletesen ellenáll a pornak, valamint a vízsugárnak és akár a nagynyomású mosásnak is. A termék ellenáll akár 7.000.000 Pa nyomású mosásnak is 55°C-on, 0,1 m távolságból. UL 50 E szabvány szerint Type 13, Type 12, Type 4 és Type 4X védettséggel is rendelkezik, ami széleskörű felhasználási lehetőséget biztosít még szélsőséges környezeti feltételek mellett is. Az ütésállósági mutatója IK03 az IEC 50102 szabvány szerint.
A ZB5FA344 nyomógomb fej megfelelő rezgés- és ütésállósággal rendelkezik, így ideális választás olyan környezetben, ahol ezek a hatások rendszeresen előfordulhatnak. A termék rezgésállósága 5 gn (f=10...500 Hz) és 2 mm csúcstól-csúcsig (f=2...10 Hz) az IEC 60068-2-6 szabvány szerint. Ütésállósága 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén, illetve 25 gn (időtartam = 6 ms) 1000 ütés esetén tengelyenként, megfelelve az IEC 60068-2-27 szabványnak. A termék működési és tárolási hőmérséklet-tartománya -40...+70 °C, ami széleskörű alkalmazhatóságot biztosít különböző klimatikus viszonyok között.
Schneider Electric Harmony XB5 - ZB5FA344 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett beépítésű
Működtetés módja: Rugós visszatérésű
Működtető profil: Fekete süllyesztett, le (fehér)
Jelzőegység fej alakja: Kerek
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Szorítási vastagság: 1-6 mm
Teljesítmény
Mechanikai élettartam: 10 millió működési ciklus
Elektromos összeállítási kód:
C1: <9 érintkező használata egyszeres blokkal előlapi szerelésben
C2: <9 érintkező használata egyszeres és dupla blokkal előlapi szerelésben
C11: <3 érintkező használata egyszeres blokkal előlapi szerelésben
C15: <1 érintkező használata egyszeres blokkal előlapi szerelésben
SF1: <3 érintkező használata egyszeres blokkal előlapi szerelésben
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
Védettségi fokozatok
IP védettségi fokozat: IP66, IP67, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
UL védettségi fokozatok: Type 13, Type 12, Type 4, Type 4X az UL 50 E szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Tanúsítványok és megfelelőségek
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL listázott, CSA, CCC, EAC
Mechanikai ellenálló képesség
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) tengelyenként 1000 ütés esetén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
