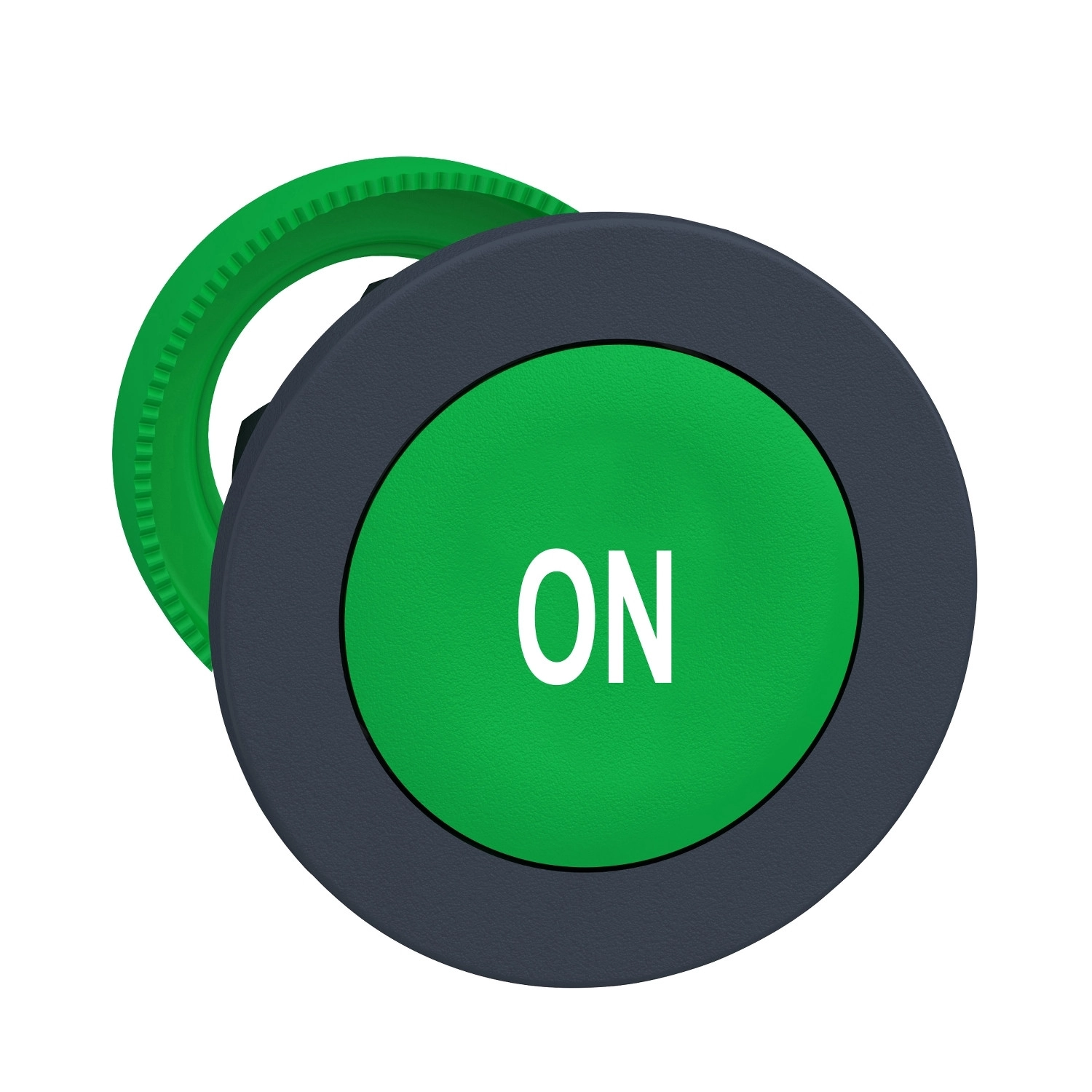

A Schneider Electric Harmony XB5 sorozatának ZB5FA341 nyomógombfeje egy kiváló minőségű, ipari környezetben is megbízhatóan működő vezérlőelem. Ez a süllyesztett kialakítású, 30 mm átmérőjű, zöld színű, "ON" feliratú nyomógombfej a rugóvisszatérítéses működésével és sötétszürke keretével számos ipari alkalmazásban használható.
A ZB5FA341 cikkszámú termék a Harmony XB5 termékcsalád tagjaként kompatibilis különböző kiegészítőkkel, mint például a ZBYF, ZBZF32, ZBZF33 és ZB5AZ típusú alkatrészekkel. A nyomógombfej sötétszürke műanyag kerettel rendelkezik, és a szerelési átmérője 30,5 mm, ami szabványos méretnek számít az ipari kapcsolópaneleken. A terméket 1 darabos kiszerelésben értékesítik, és a zöld, süllyesztett nyomógomb fehér "ON" felirattal van ellátva, amely egyértelműen jelzi a funkciót.
A ZB5FA341 nyomógombfej kiemelkedő mechanikai tartóssággal rendelkezik, akár 10 millió kapcsolási ciklust is kibír. Ez a hosszú élettartam biztosítja a tartós üzemelést még intenzív használat mellett is. A termék különböző elektromos összetételi kódokkal rendelkezik, például C1 (max. 9 érintkező egyszeres blokkokkal, elülső szerelés), C2 (max. 9 érintkező egyszeres és dupla blokkokkal, elülső szerelés), C11 (max. 3 érintkező egyszeres blokkokkal, elülső szerelés), C15 (max. 1 érintkező egyszeres blokkokkal, elülső szerelés), és SF1 (max. 3 érintkező egyszeres blokkokkal, elülső szerelés). Ezek a kódok különböző kapcsolási lehetőségeket kínálnak a különböző alkalmazásokhoz.
A Schneider Electric ZB5FA341 nyomógombfej kiemelkedő védelmi tulajdonságokkal is rendelkezik. A termék IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik a vonatkozó IEC és ISO szabványoknak megfelelően, ami biztosítja a por és víz elleni védelmet még extrém környezeti körülmények között is. Emellett megfelel a Type 12, Type 13, Type 4 és Type 4X amerikai UL szabványoknak is. A termék 7000000 Pa nyomáson is ellenáll a nagy nyomású mosásnak 55 °C-on, 0,1 m távolságból. Az IK03 besorolás az IEC 50102 szerint jelzi a termék mechanikai ütésállóságát.
A ZB5FA341 nyomógombfej széles hőmérsékleti tartományban használható, a működési és tárolási hőmérséklete egyaránt -40...+70 °C. Kiváló rezgésállósággal rendelkezik, akár 5 gn (f=10...500 Hz) a IEC 60068-2-6 szerint, és ütésállósága is figyelemre méltó: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulással az IEC 60068-2-27 szerint, valamint 25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen az IEC 60068-2-27 szerint. Ez a robusztus kialakítás ideálissá teszi a terméket olyan ipari környezetben való használatra, ahol rezgések és mechanikai igénybevételek fordulhatnak elő.
Schneider Electric Harmony XB5 - ZB5FA341 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, zöld, "ON" műszaki adatok
Termék jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Egység alakja: Kerek
Működtető típusa: rugóvisszatérítéses
Működtető profil: Zöld süllyesztett, ON (fehér)
Mechanikai adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Befogási vastagság: 1-6 mm / 0,04-0,24 in
Elektromos adatok
Elektromos összetételi kód:
C1 - max. 9 érintkező egyszeres blokkokkal, elülső szerelés
C2 - max. 9 érintkező egyszeres és dupla blokkokkal, elülső szerelés
C11 - max. 3 érintkező egyszeres blokkokkal, elülső szerelés
C15 - max. 1 érintkező egyszeres blokkokkal, elülső szerelés
SF1 - max. 3 érintkező egyszeres blokkokkal, elülső szerelés
Környezeti adatok
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Túlfeszültségi kategória: II. osztály, IEC 60536 szerint
Védelmi jellemzők
IP védettségi fokozat:
IP66 (IEC 60529 szerint)
IP67 (IEC 60529 szerint)
IP69 (IEC 60529 szerint)
IP69K (ISO 20653 szerint)
UL szerinti típus: Type 13, Type 12, Type 4, Type 4X (UL 50 E szerint)
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védelmi fokozat: IK03 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listed, CSA
Rezgés- és ütésállóság
Ütésállóság:
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra (IEC 60068-2-27)
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra (IEC 60068-2-27)
25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen (IEC 60068-2-27)
Rezgésállóság:
5 gn (f= 10...500 Hz) (IEC 60068-2-6)
2 mm csúcstól csúcsig (f= 2...10 Hz) (IEC 60068-2-6)
