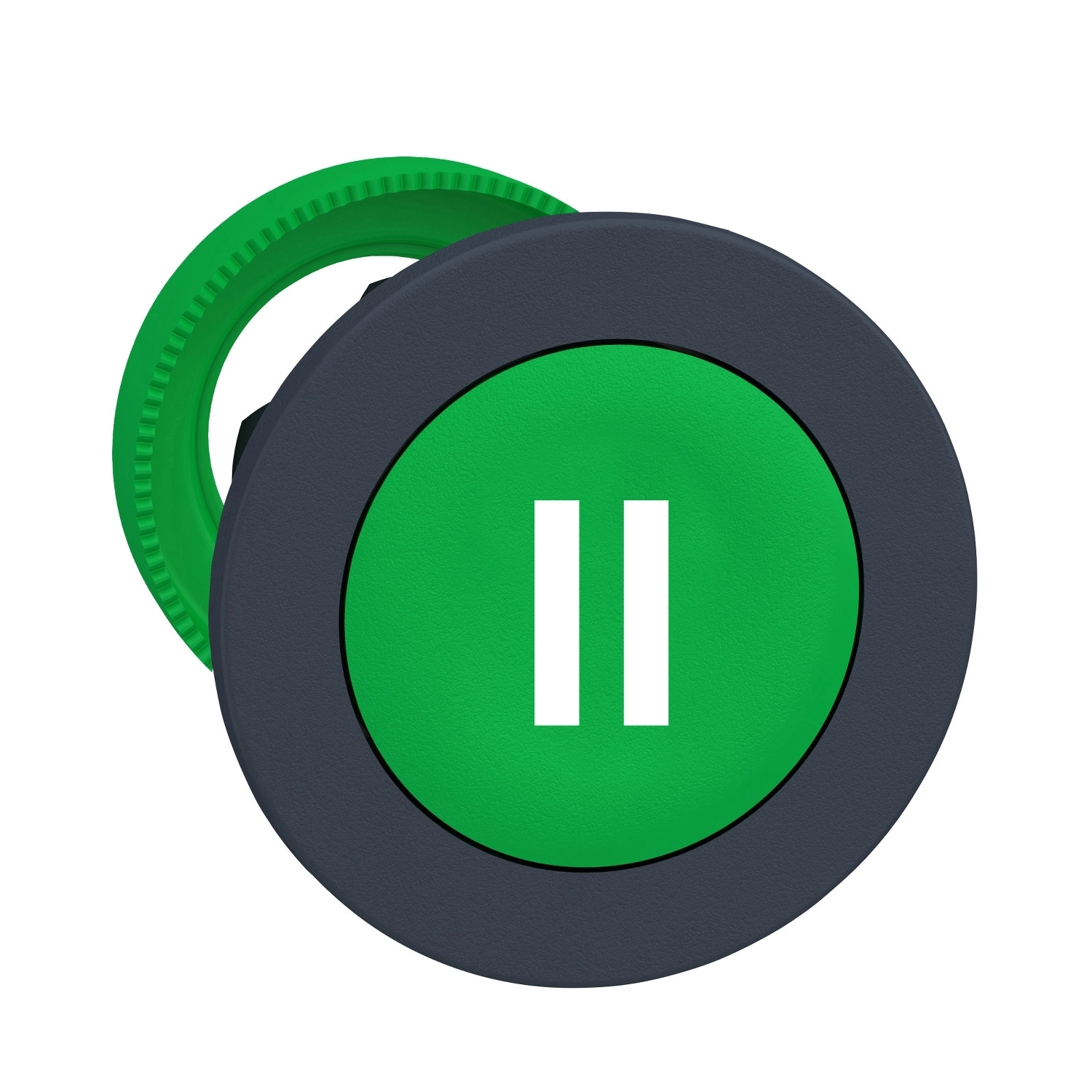

A Schneider Electric Harmony XB5 termékcsalád ZB5FA336 típusú, zöld színű nyomógomb feje az ipari automatizálás egyik megbízható alapeleme. Ez a panelbe süllyesztett kivitelű, rugós visszatérésű nyomógomb fej 30 mm átmérőjű, és fehér "II" jelöléssel rendelkezik, amely a sötétszürke kerettel kontrasztos megjelenést biztosít. A termék különösen jól alkalmazható ipari vezérlőpultokban, gépek kezelőfelületein és különböző automatizált rendszerek ember-gép interfészeiben.
A ZB5FA336 nyomógomb fej kiváló műszaki paraméterekkel rendelkezik. A 30,5 mm-es szerelési átmérőnek köszönhetően szabványos méretű furatokba könnyen beépíthető. A termék TH típusú védőkezeléssel ellátott, ami növeli ellenálló képességét a különböző környezeti hatásokkal szemben. Működési hőmérséklet-tartománya rendkívül széles, -40 °C és +70 °C között használható, ami lehetővé teszi alkalmazását szélsőséges ipari környezetekben is. IP védettségi besorolása kiemelkedő: IP66, IP67, IP69 és IP69K szabványoknak egyaránt megfelel, emellett UL 50 E szerinti Type 4, 4X, 12 és 13 védettséggel is rendelkezik, ami kiváló por- és vízvédelmet biztosít. A termék ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásnak 55 °C-on.
A ZB5FA336 mechanikai tartóssága kimagasló, legalább 10 millió kapcsolási ciklust biztosít. Ütésállósága az IEC 60068-2-27 szabvány szerint 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinuszos gyorsulás esetén is megfelelő, emellett 25 gn (6 ms) 1000 ütés esetén minden tengelyen. Vibrációs ellenállása 5 gn a 10-500 Hz tartományban, illetve 2 mm csúcstól csúcsig a 2-10 Hz tartományban. A termék számos nemzetközi szabványnak megfelel, többek között: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1. Rendelkezik UL és CSA tanúsítványokkal is, ami igazolja magas minőségét és biztonságosságát.
A ZB5FA336 nyomógomb fej különböző elektromos összeállításokkal kompatibilis: C1 (maximum 9 érintkező használata egyes blokkokkal elölről szerelve), C2 (maximum 9 érintkező használata egyes és dupla blokkokkal elölről szerelve), C11 (maximum 3 érintkező használata egyes blokkokkal elölről szerelve), C15 (maximum 1 érintkező használata egyes blokkokkal elölről szerelve) és SF1 (maximum 3 érintkező használata egyes blokkokkal elölről szerelve) kódoknak megfelelően. A termék kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel is, ami növeli alkalmazási lehetőségeit. A Schneider Electric Harmony XB5 sorozatú ZB5FA336 nyomógomb fej megbízható választás olyan ipari környezetekben, ahol fontos a tartósság, a magas védettség és a megfelelő vizuális visszajelzés.
Schneider Electric Harmony XB5 - ZB5FA336 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Zöld süllyesztett, II (fehér)
Kiegészítő információk
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód:
C1 - max. 9 érintkező egyes blokkokkal, elölről szerelve
C2 - max. 9 érintkező egyes és dupla blokkokkal, elölről szerelve
C11 - max. 3 érintkező egyes blokkokkal, elölről szerelve
C15 - max. 1 érintkező egyes blokkokkal, elölről szerelve
SF1 - max. 3 érintkező egyes blokkokkal, elölről szerelve
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K
UL védettségi típusok: Type 13, Type 12, Type 4, Type 4X az UL 50 E szerint
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Mechanikai ellenállás
Ütésállóság:
30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság:
5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Méretek
Befogási vastagság: 1-6 mm / 0,04-0,24 hüvelyk
