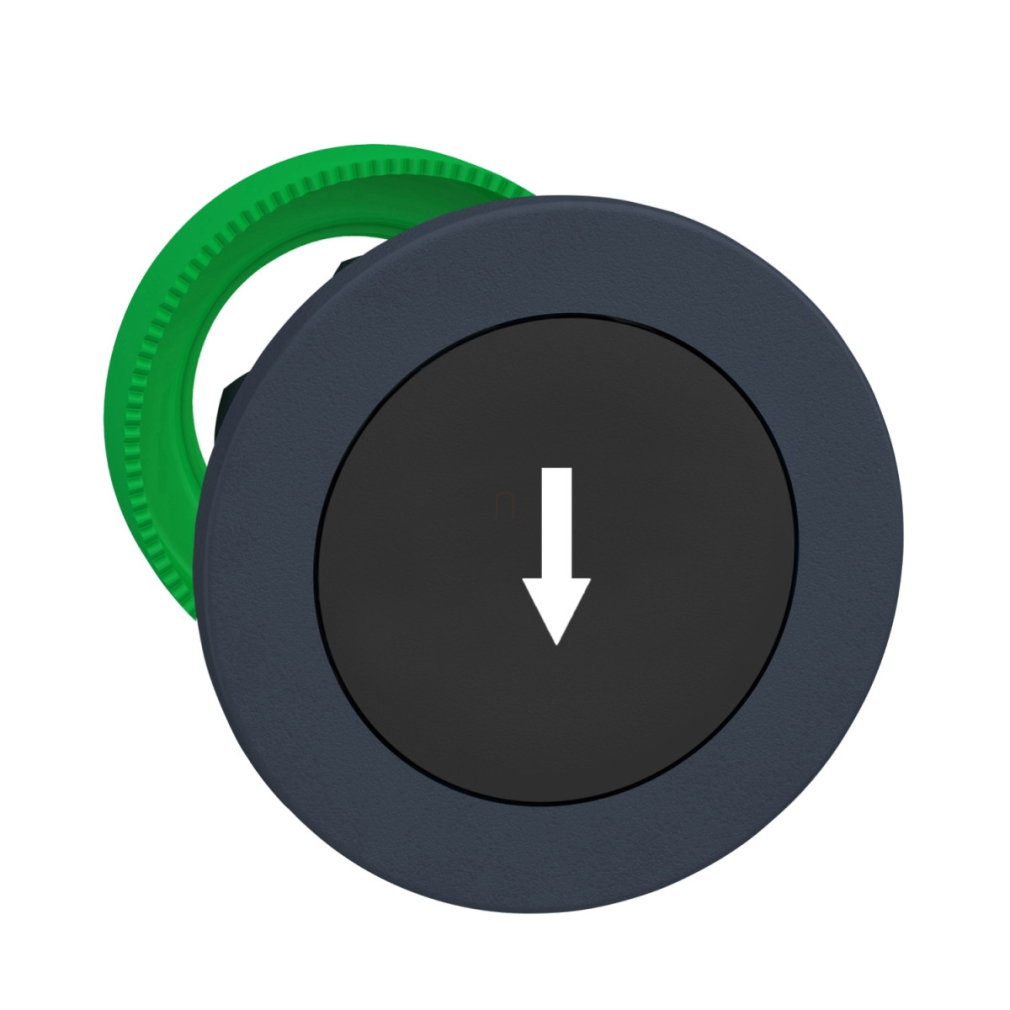

A Schneider Electric Harmony XB5 sorozatának ZB5FA335 típusszámú terméke egy kiváló minőségű, panelbe süllyesztett nyomógomb fej, amely ipari környezetben való alkalmazásra lett kifejlesztve. Ez a fekete színű, 30mm átmérőjű nyomógomb fej rugós visszatérítésű működéssel rendelkezik és karakteres fehér lefele mutató nyíl szimbólummal van ellátva, amely kiváló láthatóságot biztosít különböző fényviszonyok között is.
A ZB5FA335 nyomógomb fej a Harmony XB5 termékcsalád részeként kimagasló védelmi tulajdonságokkal rendelkezik. IP66, IP67, IP69 és IP69K védettséggel ellátott, ami azt jelenti, hogy teljesen por- és vízálló, valamint magasnyomású mosással szemben is ellenálló (7000000 Pa 55°C-on, 0,1 m távolságról). Az IK03 besorolás megfelelő mechanikai védelmet biztosít a külső behatásokkal szemben. A termék -40°C és +70°C közötti szélsőséges hőmérsékleti tartományban is megbízhatóan működik, így a legzordabb ipari környezetben is alkalmazható.
A ZB5FA335 nyomógomb fej sötétszürke műanyag kerettel rendelkezik, a szerelési átmérője 30,5 mm. A termék beépítési mélysége 30 mm, míg a teljes szélessége és magassága egyaránt 37 mm. A rögzítés vastagsága 1-6 mm között lehet, ami rugalmas szerelési lehetőséget biztosít különböző panelvastagságok esetén. A termék mechanikai élettartama rendkívül magas, 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. Kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, így rugalmasan bővíthető a funkciók köre.
A ZB5FA335 nyomógomb fej különböző elektromos konfigurációkkal használható, amelyeket a különböző kódok jelölnek: C1, C2, C11, C15 és SF1. Ezek lehetővé teszik különböző számú érintkezők használatát, amelyek rugalmasan konfigurálhatók az egyedi igényeknek megfelelően. A termék teljesíti a legfontosabb nemzetközi szabványokat, mint az IEC 60947-5-1, IEC 60947-5-4, UL 508 és a CSA C22.2 No 14, továbbá rendelkezik UL, CSA, CCC és EAC tanúsítvánnyal is. Különleges kialakítása kiváló ellenállást biztosít a rezgésekkel és ütésekkel szemben, amit a szigorú tesztek is igazolnak: 5 gn (f=10...500 Hz) és 2 mm csúcstól-csúcsig (f=2...10 Hz) rezgésállóság, valamint 30 gn (18 ms), 50 gn (11 ms) és 25 gn (6 ms) ütésállóság különböző vizsgálati módszerek szerint.
Schneider Electric Harmony XB5 - ZB5FA335 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, fekete, "fel nyíl" műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5F
Kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett beépítésű
Oszthatatlan értékesítési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Fekete süllyesztett, lefelé nyíl (fehér)
Méretek
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Rögzítési vastagság: 1-6 mm
Műszaki jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 (<9 érintkezőhöz egyes blokkok használatával elölről szerelve), C2 (<9 érintkezőhöz egyes és dupla blokkok használatával elölről szerelve), C11 (<3 érintkezőhöz egyes blokkok használatával elölről szerelve), C15 (<1 érintkezőhöz egyes blokkok használatával elölről szerelve), SF1 (<3 érintkezőhöz egyes blokkok használatával elölről szerelve)
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
UL védettségi fokozat: Type 13, Type 12, Type 4, Type 4X az UL 50 E szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1, ISO 21702, ISO 22196:2011
Terméktanúsítványok: UL, CSA, CCC, EAC
Ellenállóság
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszgörbe gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszgörbe gyorsulás esetén az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) tengelyenként 1000 ütés esetén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f = 10...500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f = 2...10 Hz) az IEC 60068-2-6 szerint
