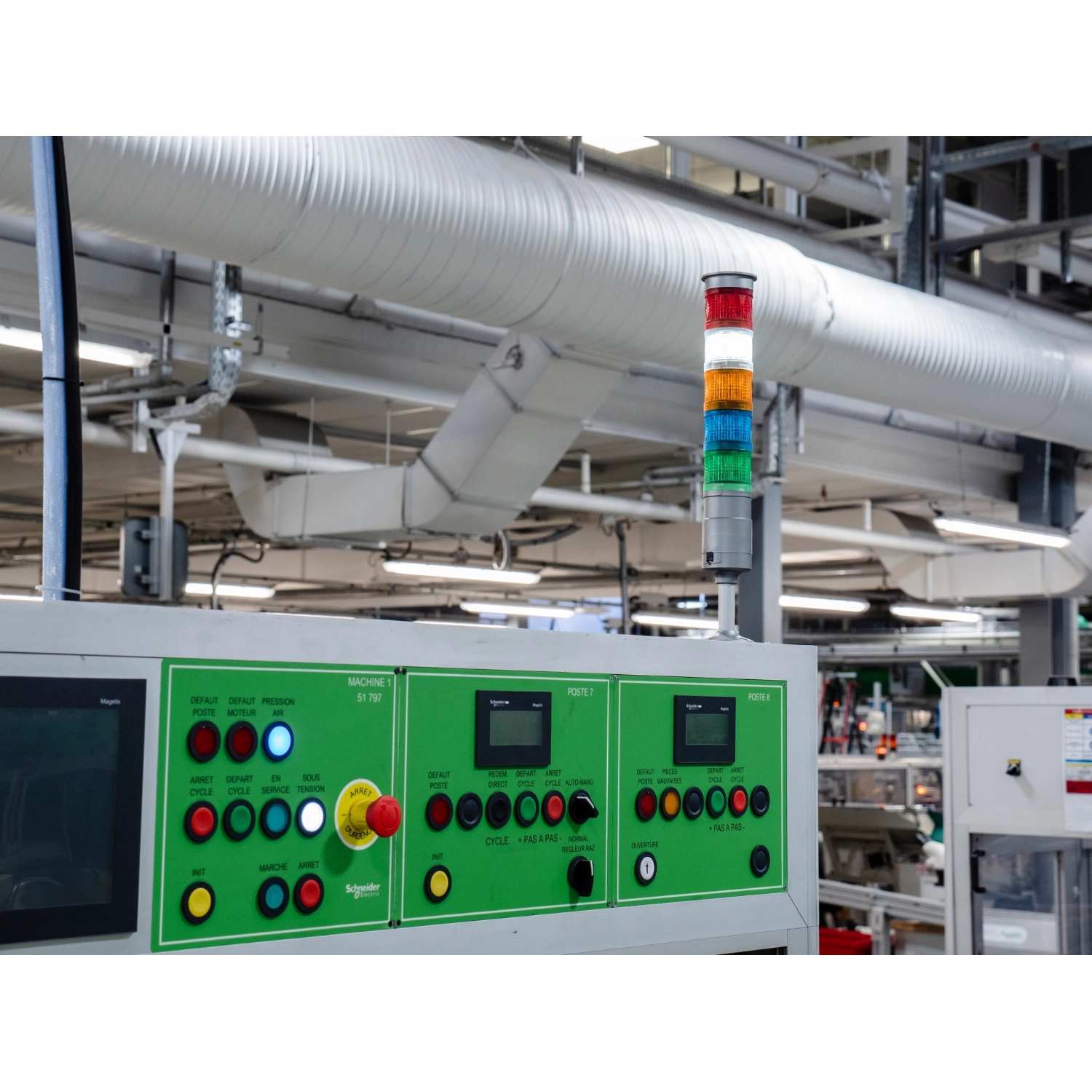

A Schneider Electric Harmony XB5 termékcsalád ZB5FA333 típusú nyomógomb feje ipari vezérlőpanelekbe és kapcsolószekrényekbe történő beépítésre készült. Ez a zöld színű, "START" feliratú nyomógomb fej kiváló választás olyan alkalmazásokhoz, ahol egyértelmű vizuális azonosítás szükséges a gépek vagy folyamatok indításához.

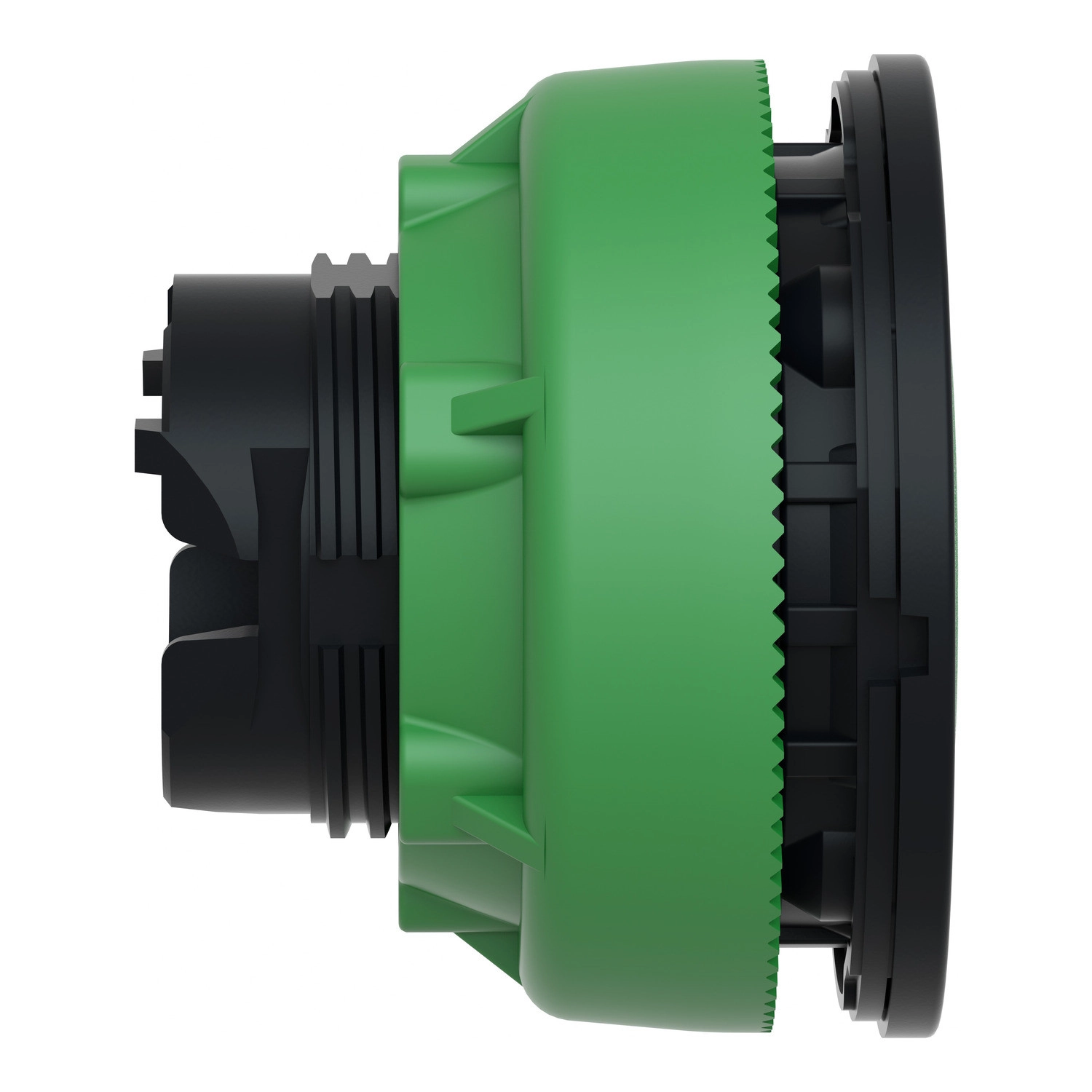

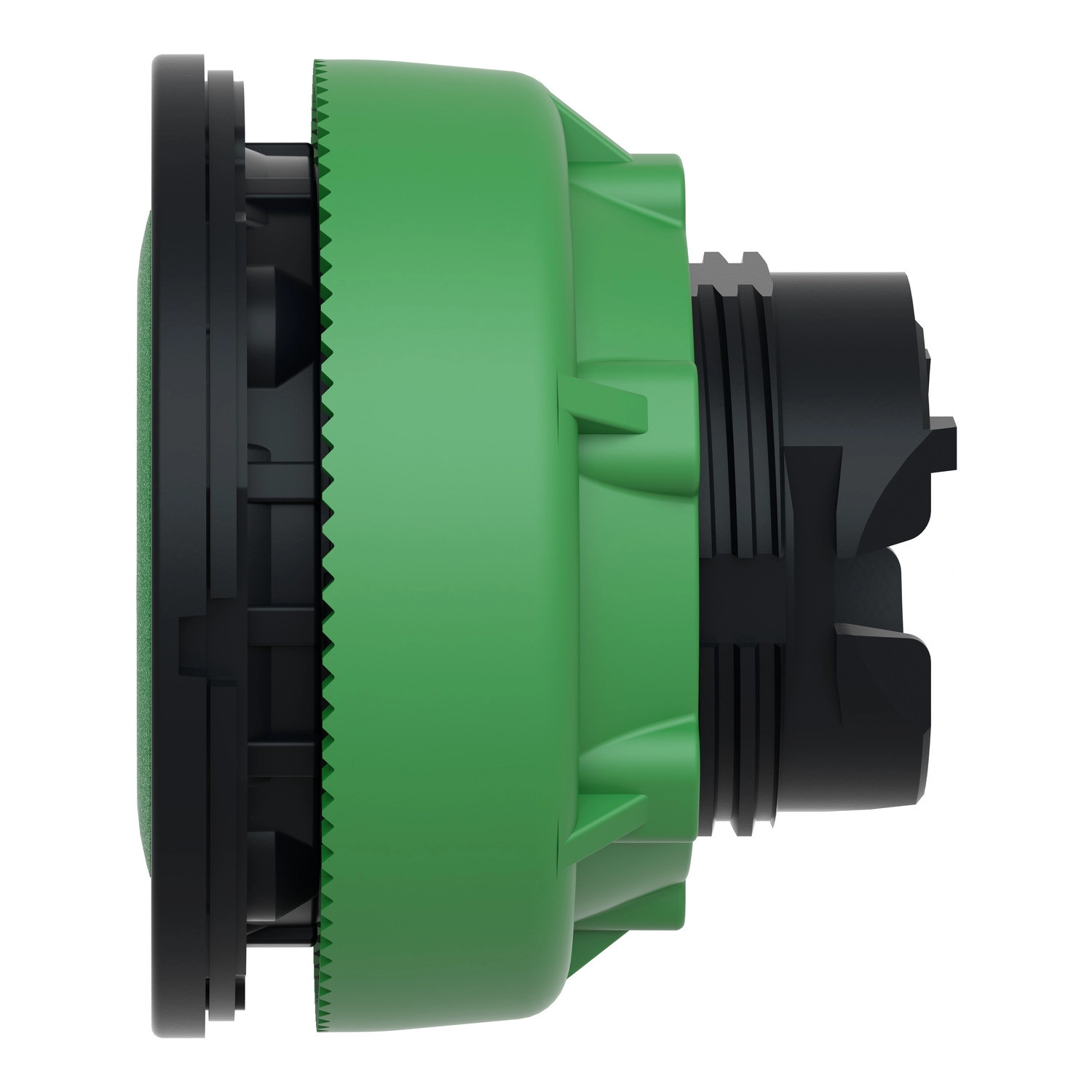

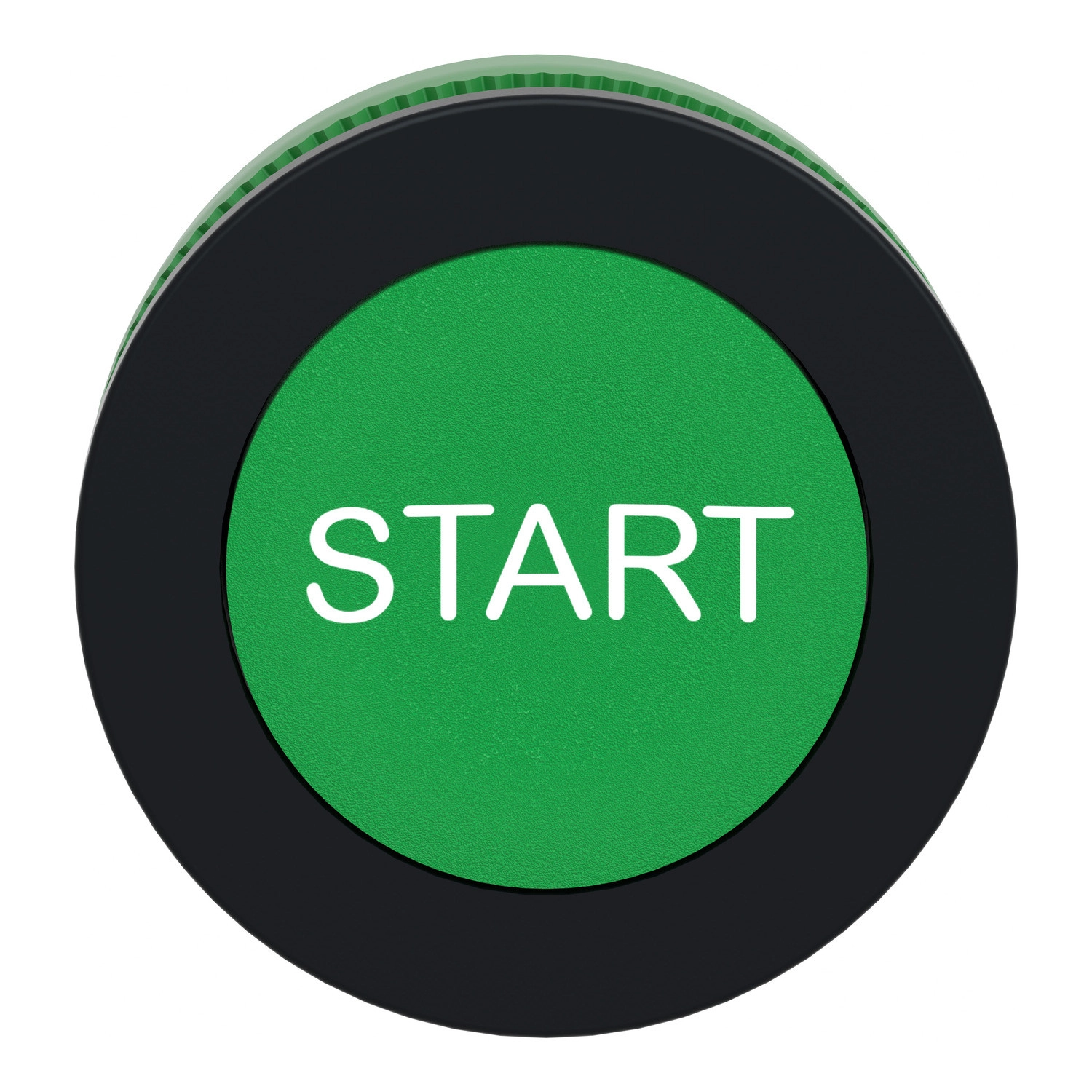

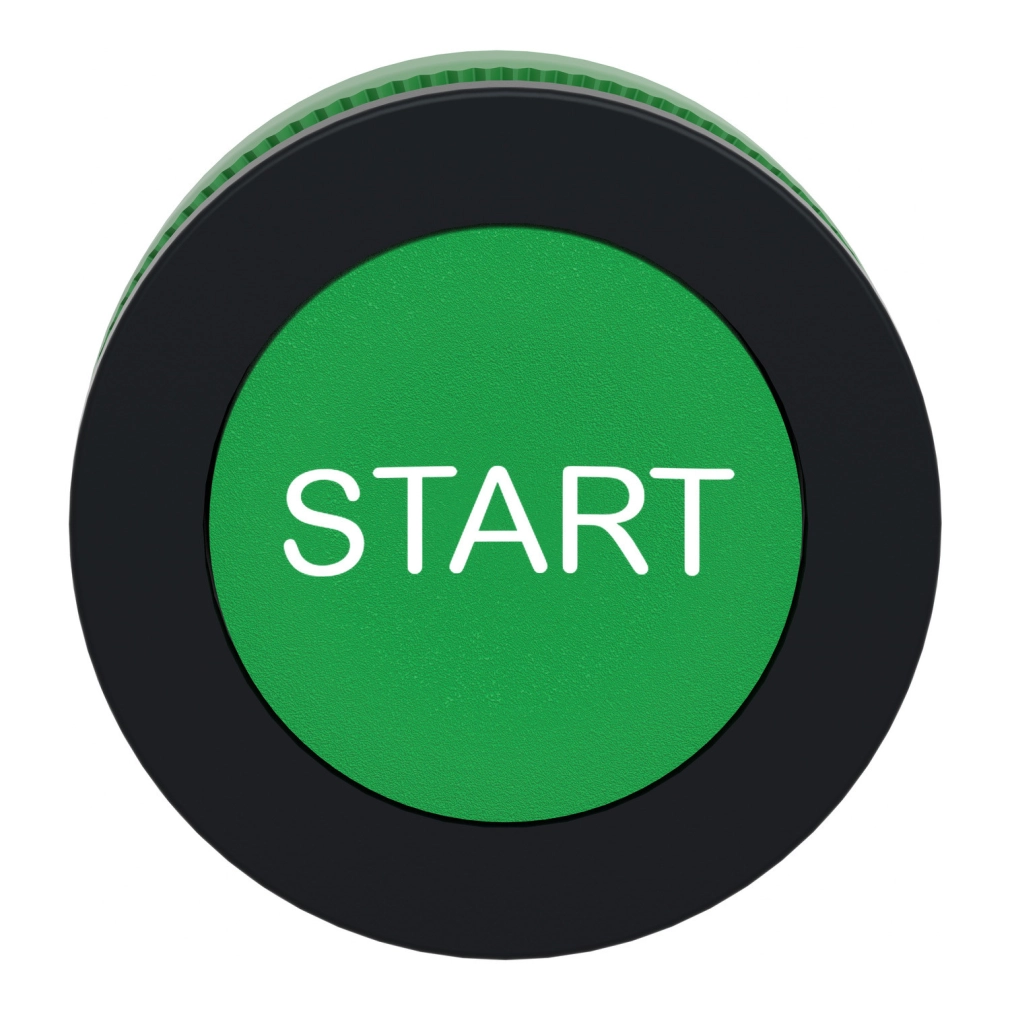

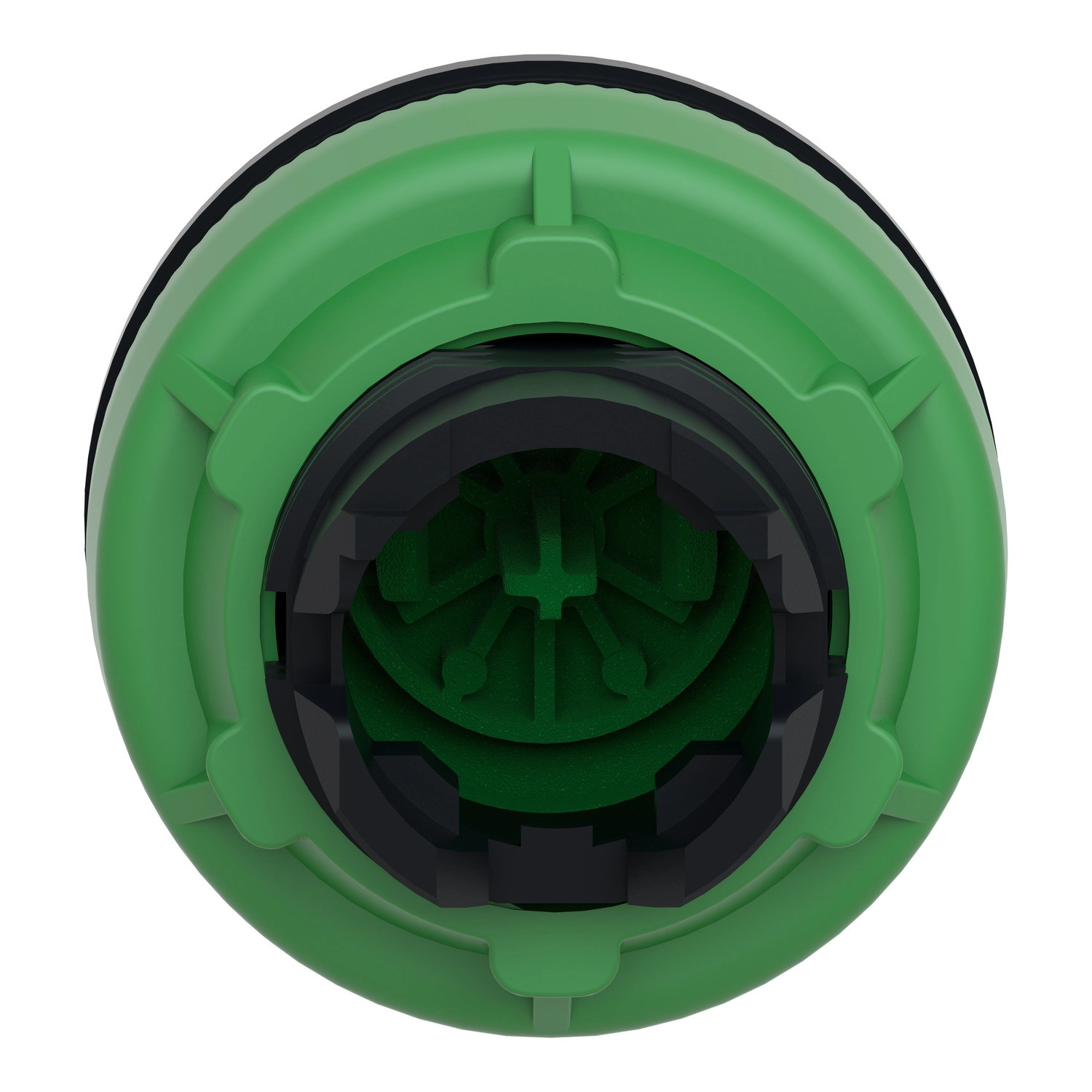

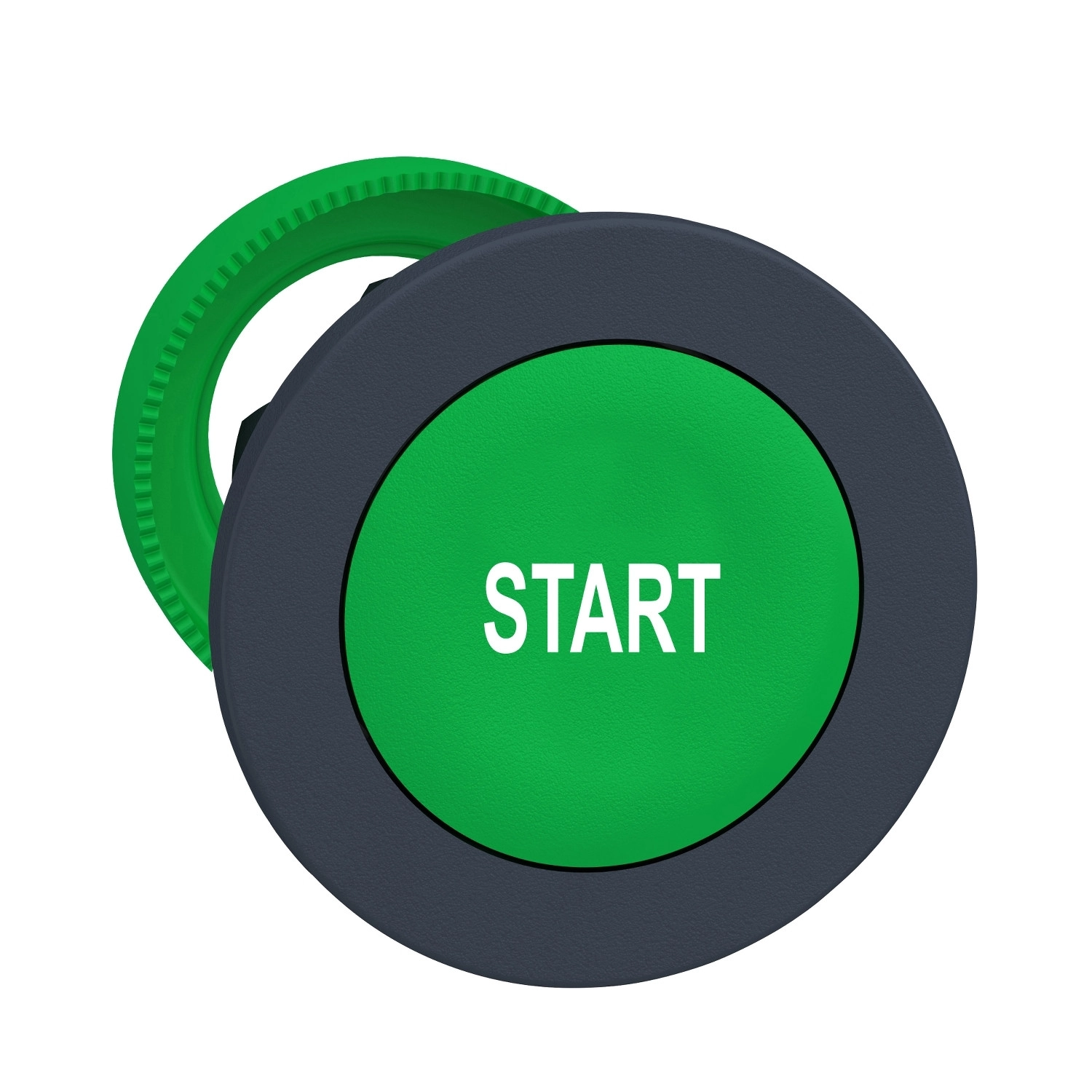

A ZB5FA333 egy panelbe süllyesztett, kerek kialakítású műanyag nyomógomb fej, amely 30 mm-es szabványos szerelőfuratba illeszkedik. Pontos szerelési átmérője 30,5 mm, ami iparági szabványnak felel meg. A termék rugóvisszatérítéses működési elvvel rendelkezik, ami biztosítja, hogy a gomb automatikusan visszatérjen alaphelyzetébe a megnyomás után. A sötétszürke műanyag keretbe foglalt élénkzöld nyomógomb fejre fehér színnel nyomtatott "START" felirat egyértelműen jelzi a funkciót, elősegítve a biztonságos és intuitív használatot.
A ZB5FA333 nyomógomb fej kompatibilis többféle érintkezőblokkal, beleértve a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ típusokat is. Az elektromos összeállítás különböző konfigurációkban lehetséges, attól függően, hogy milyen kapcsolási igényt kell kielégíteni. A termék támogatja a C1, C2, C11, C15 és SF1 elektromos összeállítási kódokat, amelyek különböző érintkezőblokk-elrendezéseket tesznek lehetővé, maximum 9 érintkező használatát biztosítva.
A termék kiemelkedő mechanikai tartóssággal rendelkezik, legalább 10 millió kapcsolási ciklust biztosítva, ami hosszú élettartamot garantál még intenzív használat esetén is. A nyomógomb védettsége kimagasló: IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 és ISO 20653 szabványok szerint, valamint megfelel az UL 50 E szabvány Type 4, 4X, 12 és 13 védelmi osztályainak. Ez a magas szintű védettség lehetővé teszi a termék használatát nedves, poros vagy akár nagynyomású mosóval tisztított környezetekben is, ahol akár 7000000 Pa nyomású, 55 °C-os vízsugárnak is ellenáll 0,1 m távolságról. Az IK03 ütésállóság további védelmet biztosít a mechanikai behatásokkal szemben.
A ZB5FA333 szélsőséges környezeti feltételek mellett is megbízhatóan működik, hiszen -40...+70 °C közötti hőmérséklet-tartományban használható mind tárolás, mind üzemeltetés közben. Kiváló rezgés- és ütésállóságának köszönhetően (5 gn 10...500 Hz frekvenciatartományban, valamint akár 50 gn ütésállóság) olyan környezetben is alkalmazható, ahol jelentős mechanikai igénybevételnek lehet kitéve.
A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1, ISO 21702, ISO 22196:2011. Rendelkezik UL, CSA, CCC és EAC tanúsítványokkal is, ami biztosítja a globális piacokon való alkalmazhatóságát.
A ZB5FA333 nyomógomb fejhez részletes szerelési útmutató és méretrajzok állnak rendelkezésre, amelyek segítik a pontos beépítést. A termék csavaros sorkapcsokkal, dugaszolható csatlakozókkal vagy Faston csatlakozókkal is szerelhető, így rugalmasan illeszthető különböző telepítési igényekhez. A beépítési mélység mindössze 30 mm, ami kompakt kialakítást tesz lehetővé még korlátozott helykínálattal rendelkező kapcsolószekrények esetén is.
Harmony XB5 - ZB5FA333 műszaki adatok
Termék alapadatok
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Fizikai jellemzők
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugóvisszatérítés
Működtető profilja: Zöld süllyesztett, START (fehér)
Méretek
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Befogási vastagság: 1-6 mm
Teljesítmény adatok
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kódok: C1 (max. 9 érintkező egyes blokkokkal előlapi szerelésnél), C2 (max. 9 érintkező egyes és dupla blokkokkal előlapi szerelésnél), C11 (max. 3 érintkező egyes blokkokkal előlapi szerelésnél), C15 (max. 1 érintkező egyes blokkokkal előlapi szerelésnél), SF1 (max. 3 érintkező egyes blokkokkal előlapi szerelésnél)
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint, Type 13 az UL 50 E szerint, Type 12 az UL 50 E szerint, Type 4 az UL 50 E szerint, Type 4X az UL 50 E szerint
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1, ISO 21702, ISO 22196:2011
Termék tanúsítványok: UL listed, CSA, CCC, EAC
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
