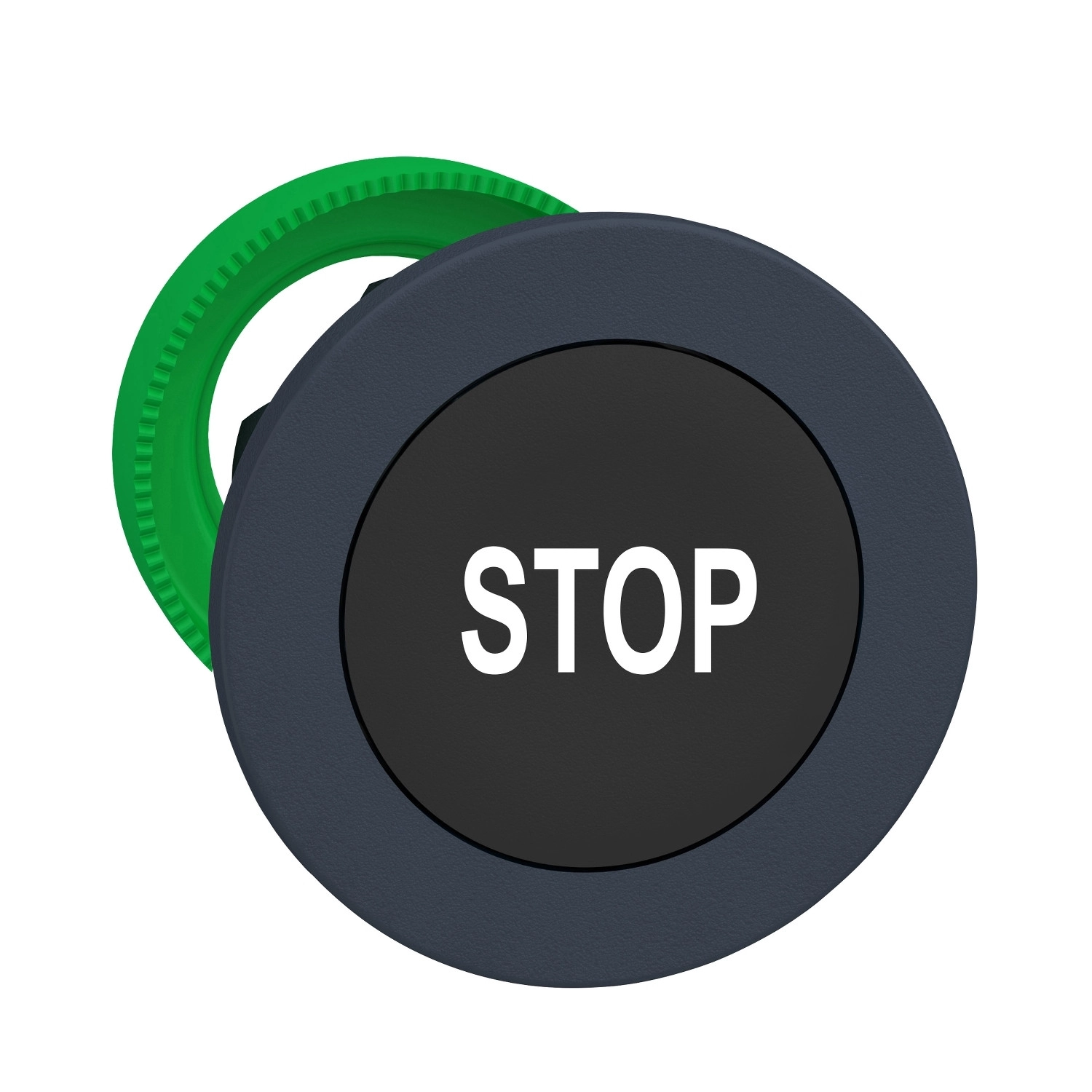

A Schneider Electric Harmony XB5 termékcsalád ZB5FA234 típusszámú nem világítható nyomógomb feje a vezérlőrendszerek megbízható és tartós elemét képezi. Ez a speciális STOP feliratú, fekete, süllyesztett kivitelű nyomógomb fej különösen alkalmas ipari környezetben történő használatra, ahol a könnyű azonosíthatóság és a hosszú élettartam kiemelt jelentőséggel bír.
A ZB5FA234 nyomógomb fej kiemelkedő műszaki paraméterekkel rendelkezik, amelyek biztosítják a termék tartósságát és megbízhatóságát. A sötétszürke műanyag keretbe foglalt, fekete, STOP feliratú (fehér jelöléssel) nyomógomb rugós visszatérítésű működési mechanizmussal van ellátva. A 30,5 mm átmérőjű rögzítési furatba szerelhető nyomógomb építési mélysége mindössze 30 mm, így könnyen elhelyezhető akár szűkös helyen is. A termék CAD méreteire vonatkozóan az adatlap 37 mm szélességet és magasságot, valamint 30 mm mélységet ad meg. A kezelőegység feje kör alakú, és a süllyesztett kivitel (flush mounted) biztosítja, hogy a nyomógomb ne álljon ki túlságosan a kezelőfelületből.
A Harmony XB5 ZB5FA234 nyomógomb kiemelkedő mechanikai ellenállóképességgel rendelkezik, amit a 10 millió működési ciklust garantáló mechanikai élettartam is bizonyít. Különböző elektromos összeállításokhoz használható, amit a különféle kódok jeleznek: C1 kód (legfeljebb 9 érintkező használatával előlapi szereléssel), C2 kód (legfeljebb 9 érintkező használatával szimpla és dupla blokkok előlapi szereléssel), C11 kód (legfeljebb 3 érintkező használatával előlapi szereléssel), C15 kód (legfeljebb 1 érintkező használatával előlapi szereléssel), és SF1 kód (legfeljebb 3 érintkező használatával előlapi szereléssel). A termékhez csatlakoztatható különböző kontaktuselrendezések (N/O, N/C, N/O+N/C) teszik lehetővé a rugalmas alkalmazhatóságot különféle vezérlési feladatok megoldására.
A Schneider Electric ZB5FA234 modell kiemelkedő környezeti ellenállóképességgel is rendelkezik. Az IP66, IP67, IP69 és IP69K védettségi fokozatnak köszönhetően por és víz ellen kiváló védettséget biztosít, így még a legzordabb körülmények között is használható. A termék képes ellenállni akár 7000000 Pa nyomású, 55°C-os nagynyomású mosásnak is 0,1 méter távolságból. Az IK03 fokozatú mechanikai ütésállóság további biztosítéka a tartósságnak. A nyomógomb -40°C és +70°C közötti környezeti hőmérsékleten működtethető és tárolható, ami széles alkalmazási területet tesz lehetővé. A termék TH védőkezeléssel van ellátva, és megfelel a legszigorúbb ipari szabványoknak, mint az IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, valamint számos egyéb nemzetközi szabványnak. A ZB5FA234 rendelkezik UL, CSA, CCC és EAC tanúsítványokkal, ami bizonyítja a termék minőségét és megbízhatóságát.
Schneider Electric Harmony XB5 - ZB5FA234 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, fekete, "STOP" műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típus: Nem világítható nyomógombfej
Eszköz rövid neve: ZB5F
Kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kivitel
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profil: Fekete süllyesztett, STOP (fehér)
Kiegészítő adatok
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Mechanikai élettartam: 10.000.000 ciklus
Elektromos összeállítási kódok:
C1 - <9 érintkező használatával előlapi szereléssel
C2 - <9 érintkező használatával szimpla és dupla blokkok előlapi szereléssel
C11 - <3 érintkező használatával előlapi szereléssel
C15 - <1 érintkező használatával előlapi szereléssel
SF1 - <3 érintkező használatával előlapi szereléssel
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály (IEC 60536)
IP védettségi fokozat:
IP66 (IEC 60529)
IP67 (IEC 60529)
IP69 (IEC 60529)
IP69K (ISO 20653)
Type 13 (UL 50 E)
Type 12 (UL 50 E)
Type 4 (UL 50 E)
Type 4X (UL 50 E)
Nagynyomású mosással szembeni ellenállás: 7.000.000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 (IEC 50102)
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Ütés- és rezgésállóság
Ütésállóság:
30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás esetén (IEC 60068-2-27)
50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén (IEC 60068-2-27)
25 gn (időtartam = 6 ms) 1000 ütés tengelyenként (IEC 60068-2-27)
Rezgésállóság:
5 gn (f = 10...500 Hz) (IEC 60068-2-6)
2 mm csúcstól-csúcsig (f = 2...10 Hz) (IEC 60068-2-6)
Szerelési és távolsági adatok
Befogási vastagság: 1-6 mm
Panelkivágási ajánlás: Ø30,75 mm ajánlott (Ø30,5 0+0,5)
