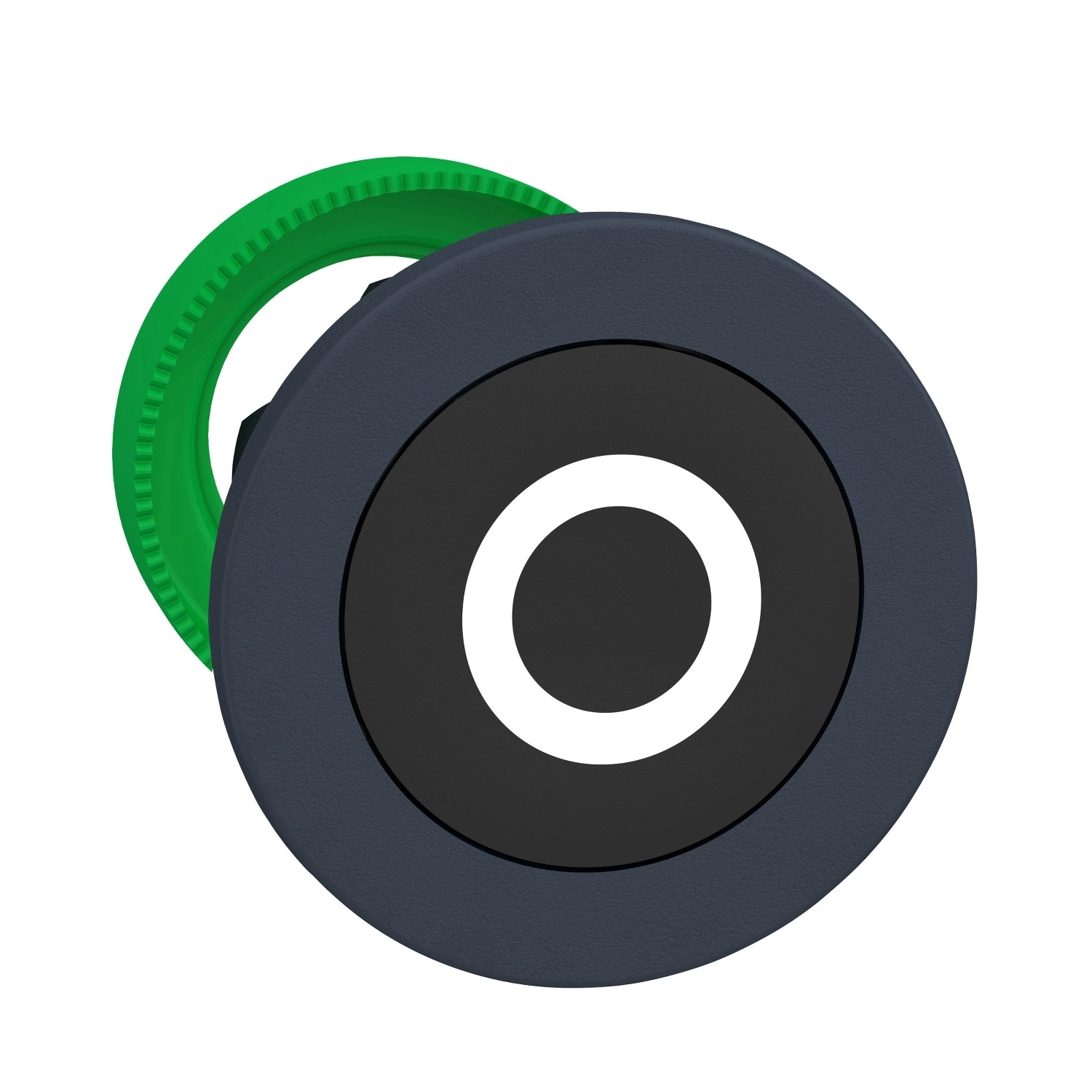

A Schneider Electric Harmony XB5 termékcsalád ZB5FA232 típusú nyomógomb feje kiváló választás ipari környezetbe, vezérlőpanelekbe, kezelőfelületekre. Ez a panelbe süllyesztett kivitelű, nem világító nyomógombfej fekete színű, fehér "O" jelöléssel, sötétszürke kerettel rendelkezik, amely nemcsak funkcionálisan, hanem esztétikailag is kiváló minőséget képvisel.
A ZB5FA232 típusú nyomógombfej 30,5 mm átmérőjű furatba szerelhető, így kompatibilis a legtöbb szabványos ipari kapcsoló- és vezérlőpanellel. A fejegység rugós visszatérésű működtetésű, ami azt jelenti, hogy megnyomás után automatikusan visszaáll alaphelyzetbe. Ez a megbízható működési elv különösen előnyös olyan ipari környezetben, ahol a kapcsolók gyakori használatnak vannak kitéve. A termék 10 millió kapcsolási ciklust garantál, ami rendkívüli mechanikai tartósságot jelent a mindennapi ipari alkalmazások során.
A Harmony XB5 termékcsalád részeként a ZB5FA232 nyomógombfej kiemelkedő minőséget képvisel a vezérléstechnikai elemek között. A 30 mm-es, kerek, fekete nyomógomb fehér "O" jelölése intuitív kezelést biztosít, különösen olyan alkalmazásokban, ahol a ki/be funkciókat kell egyértelműen jelölni. A nyomógombfej kompatibilis többféle érintkezőblokkal is, így rugalmasan konfigurálható különböző vezérlési igényekhez. A termék elektrikai összeállítási kódjai (C1, C2, C11, C15, SF1) különböző kapcsolási lehetőségeket tesznek lehetővé, akár 9 érintkező használatával, egyszeres és kétszeres blokkok front oldali szerelésével.
A Schneider Electric ZB5FA232 nyomógombfej kiemelkedő védettségi tulajdonságokkal rendelkezik: IP66, IP67, IP69 és IP69K védettség az IEC 60529, illetve ISO 20653 szabványok szerint, ami rendkívüli por- és vízállóságot biztosít. Ez a termék Type 4, 4X, 12 és 13 védelmet is nyújt az UL 50 E szabvány szerint, tehát porral, vízzel, olajjal és korrozív anyagokkal szemben is védelmet biztosít. Különösen figyelemreméltó a magas nyomású mosóval szembeni ellenállás: 7000000 Pa nyomásig védelmet nyújt 55°C hőmérsékleten, 0,1 m távolságból. Az IK03 ütésállósági fokozat biztosítja a megfelelő mechanikai védelmet.
A termék használata -40°C és +70°C közötti üzemi hőmérséklet tartományban ajánlott, így szélsőséges környezeti feltételek között is megbízhatóan működik. A Schneider Electric ZB5FA232 nyomógombfej számos nemzetközi szabványnak és előírásnak megfelel, mint például az IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, CSA C22.2 No 14 és JIS C8201 szabványok. A termék rendelkezik UL, CSA, CCC és EAC tanúsítványokkal, ami biztosítja a globális felhasználhatóságát különböző piacokon és alkalmazási területeken. A nyomógombfej kiemelkedő rezgésállósággal (5 gn 10...500 Hz tartományban) és ütésállósággal (30 gn 18 ms, 50 gn 11 ms, 25 gn 6 ms 1000 ütésig) rendelkezik az IEC 60068-2 szabványok szerint, ami biztosítja a hosszú élettartamot még vibrációnak kitett ipari környezetekben is.
Schneider Electric Harmony XB5 - ZB5FA232 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nem világító nyomógomb fej
Rövid terméknév: ZB5F
Kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fekete süllyesztett, O (fehér)
Kiegészítő információk
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód: C1 (max. 9 érintkező egyszeres blokkok használatával front szerelésben), C2 (max. 9 érintkező egyszeres és dupla blokkok használatával front szerelésben), C11 (max. 3 érintkező egyszeres blokkok használatával front szerelésben), C15 (max. 1 érintkező egyszeres blokkok használatával front szerelésben), SF1 (max. 3 érintkező egyszeres blokkok használatával front szerelésben)
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69 az IEC 60529 szerint; IP69K az ISO 20653 szerint
UL védettségi fokozat: Type 13, Type 12, Type 4, Type 4X az UL 50 E szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint; 25 gn (időtartam = 6 ms) tengelyenként 1000 ütésre az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint; 2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Beépítési méretek
Rögzítési vastagság: 1-6 mm (0,04-0,24 inch)
