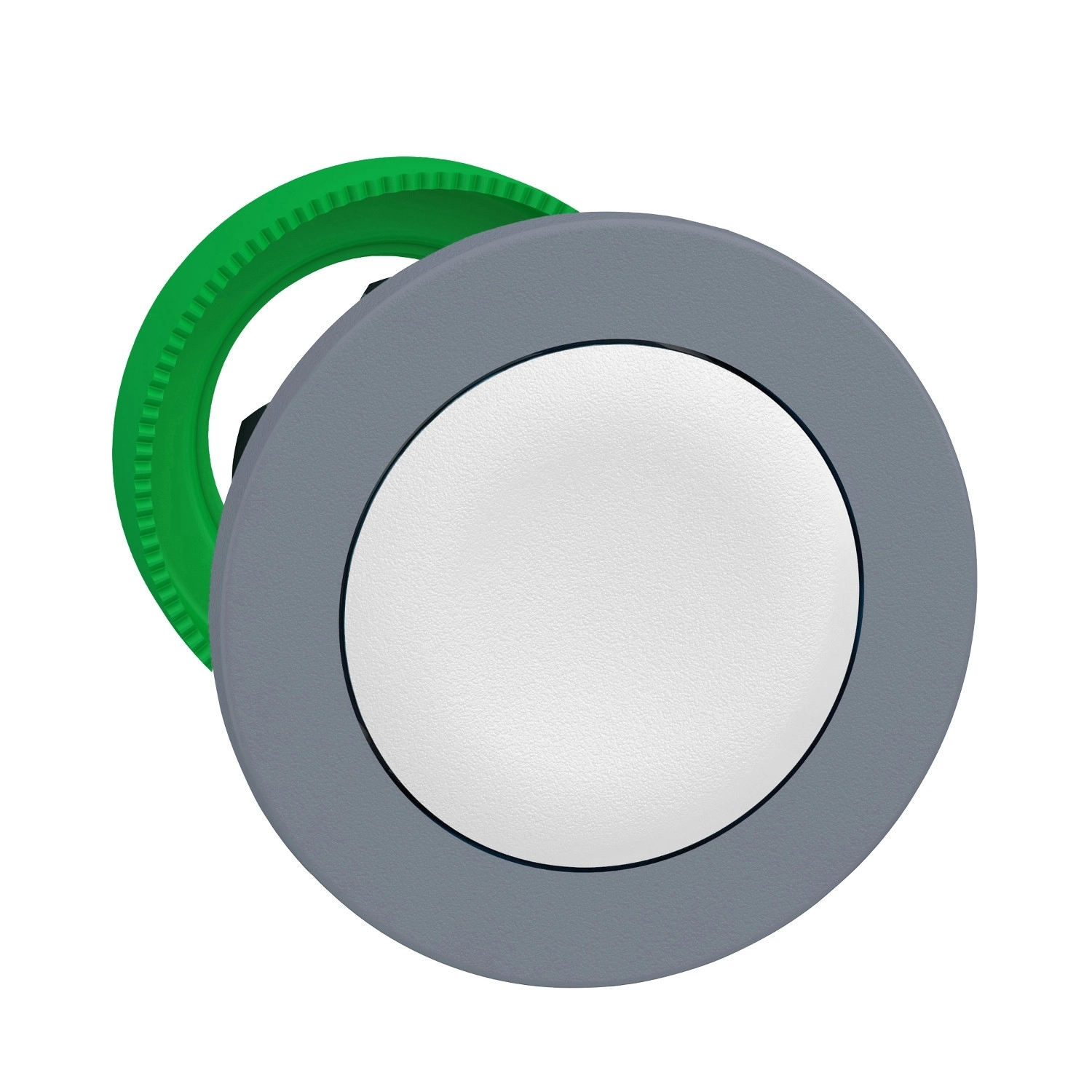

A Schneider Electric Harmony XB5 termékcsalád ZB5FA1C0 típusjelű, panelbe süllyesztett, nem világító nyomógomb feje kivételes minőséget és funkcionalitást kínál ipari környezetbe. Ez a fehér színű, szürke műanyag peremmel ellátott nyomógomb fej a professzionális vezérlőeszközök elengedhetetlen eleme, amely tökéletesen illeszkedik a modern ipari berendezésekhez és vezérlőpultokhoz.
A ZB5FA1C0 nyomógomb fej 30,5 mm átmérőjű furatba szerelhető, és kiemelkedik kiváló műszaki paramétereivel. Kompakt méretei ellenére rendkívüli mechanikai tartósságot biztosít – 10 millió kapcsolási ciklust garantálva. A rövid úton működő, rugós visszatérésű kialakítás biztosítja a gyors és megbízható működtetést. A termék jelölés nélküli, fehér színű, süllyesztett kivitelű működtetőfelülettel rendelkezik, így tökéletesen alkalmazható különböző ipari környezetekben, ahol egyszerű, letisztult megjelenésre van szükség.
A Schneider Electric ZB5FA1C0 nyomógomb fej különlegessége a kiemelkedő védettségi szintje: IP66 és IP67 védettséggel rendelkezik az IEC 60529 szabvány szerint, ami teljes porállóságot és időszakos vízbemerítés elleni védelmet biztosít. Emellett a termék ellenáll a nagy nyomású mosóberendezéseknek is (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból), valamint IK03 ütésállósági védelemmel is rendelkezik. Ez a robusztus kialakítás különösen előnyös olyan iparágakban, ahol a berendezések mosására, tisztítására gyakran kerül sor, például élelmiszeriparban vagy vegyiparban.
A termék extrém környezeti feltételek mellett is megbízhatóan működik: -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartományban használható. Kiváló rezgésállósággal rendelkezik (5 gn 10-500 Hz frekvenciatartományban, valamint 2 mm peak-to-peak 2-10 Hz tartományban), és kiemelkedő ütésállóságot biztosít (akár 50 gn gyorsulás mellett is). A ZB5FA1C0 modell számos nemzetközi szabványnak megfelel, többek között az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásoknak, valamint olyan tanúsításokkal rendelkezik, mint CSA, DNV, BV, LROS és UL listed. A ZB5FA1C0 nyomógomb fej különböző elektromos összeállításokkal kompatibilis, ideális választás akár 9 kontaktust igénylő alkalmazásokhoz is.
Schneider Electric Harmony XB5 - ZB5FA1C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, visszatérő, fehér, szürke perem műszaki adatok
Főbb jellemzők
Range of product: Harmony XB5
Terméktípus: Head for non-illuminated push-button
Eszköz rövid neve: ZB5
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Perem anyaga: Műanyag, szürke színű
Szerelési átmérő: 30,5 mm
Fej típusa: Built-in-flush (süllyesztett)
Oszthatatlan értékesítési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Fehér, süllyesztett, jelöletlen
Kiegészítő információk
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Mechanikai élettartam: 10.000.000 kapcsolási ciklus
Elektromos összeállítás kód: C1 for <9 contacts using single blocks in front mounting
C2 for <9 contacts using single and double blocks in front mounting
C11 for <3 contacts using single blocks in front mounting
C15 for <1 contacts using single blocks in front mounting
SF1 for <3 contacts using single blocks in front mounting
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete működés közben: -40...70 °C
Túlfeszültség kategória: Class II conforming to IEC 60536
IP védettségi fokozat: IP66 conforming to IEC 60529
IP67 conforming to IEC 60529
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa at 55 °C, distance: 0.1 m
IK védettségi fokozat: IK03 conforming to IEC 50102
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítások: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenálló képesség
Ütésállóság: 30 gn (duration = 18 ms) for half sine wave acceleration conforming to IEC 60068-2-27
50 gn (duration = 11 ms) for half sine wave acceleration conforming to IEC 60068-2-27
25 gn (duration = 6 ms) for 1000 shocks on each axis conforming to IEC 60068-2-27
Rezgésállóság: 5 gn (f= 10...500 Hz) conforming to IEC 60068-2-6
2 mm peak to peak (f= 2...10 Hz) conforming to IEC 60068-2-6
Méretek
Rögzítési vastagság: 1-6 mm / 0,04-0,24 in
