A Schneider Electric Harmony XB5 termékcsalád ZB5FA145 típusú nyomógomb feje ideális választás ipari vezérlőrendszerek, kapcsolószekrények és kezelőpanelek kialakításához. Ez a professzionális minőségű termék a Harmony XB5 termékcsalád részeként a megbízható és tartós ipari kapcsolóeszközök kategóriájába tartozik, amelyek széles körben alkalmazhatók különböző iparági környezetben.

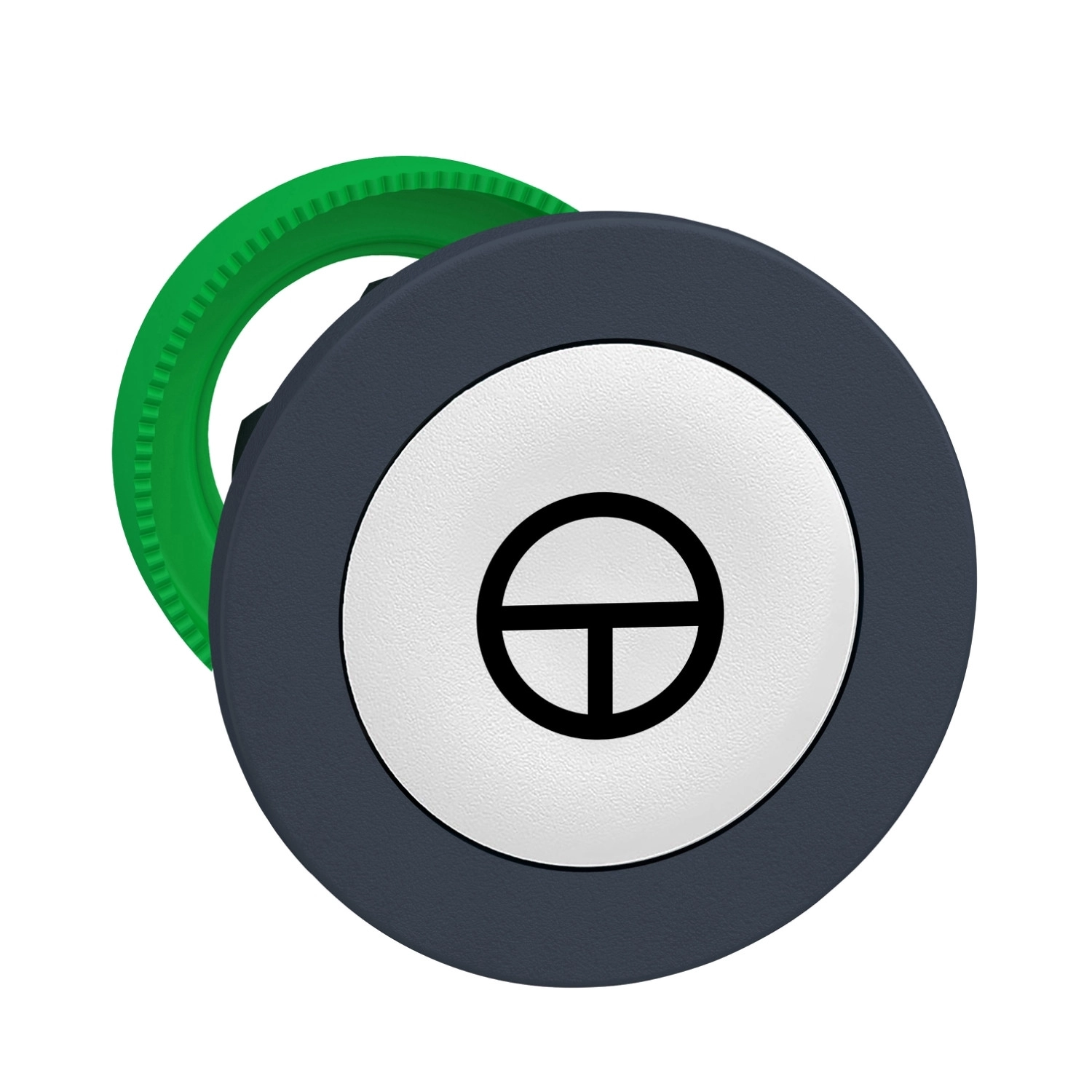

A ZB5FA145 egy süllyesztett kivitelű, fehér színű nyomógomb fej, fekete "T" jelöléssel és sötétszürke kerettel. A rugós visszatérésű működtetésű nyomógomb 30,5 mm-es szerelési átmérővel rendelkezik, ami megfelel az ipari szabványoknak, és egyszerűvé teszi a beépítést különböző panelekbe. A termék kör alakú kialakítása és fehér színe jól láthatóvá teszi a kezelőelemeket, míg a süllyesztett kivitel megakadályozza a véletlen működtetést és esztétikus megjelenést biztosít.
A Schneider Electric ZB5FA145 nyomógomb kimagasló mechanikai tartósságot kínál, akár 10 millió kapcsolási ciklust is teljesítve, ami hosszú élettartamot garantál még intenzív használat mellett is. A termék sötétszürke műanyag kerete (bezel) nemcsak esztétikus megjelenést biztosít, hanem védelmet is nyújt a nyomógomb számára. Az eszköz kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ tartozékokkal, így könnyen illeszthető a meglévő rendszerekbe vagy bővíthető különböző kiegészítőkkel.
A ZB5FA145 nyomógomb különlegesen ellenálló a külső környezeti hatásokkal szemben. IP védettségi szintje kiemelkedő: IP66, IP67, IP69 és IP69K, ami azt jelenti, hogy teljesen por ellen védett, valamint ellenáll az időszakos és tartós vízbemerítésnek, sőt még a nagynyomású, magas hőmérsékletű vízsugárnak is (7000000 Pa 55°C-on, 0,1 m távolságból). Emellett megfelel a Type 4, 4X, 12 és 13 UL besorolásnak is, ami széles körű alkalmazhatóságot biztosít különböző ipari környezetekben. Az IK03 besorolás pedig megfelelő mechanikai ütésállóságot garantál.
A nyomógomb -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartománya rendkívüli rugalmasságot biztosít a felhasználásban, akár szélsőséges hőmérsékleti viszonyok között is. A termék kiváló rezgés- és ütésállóságának köszönhetően (akár 50 gn ütésállóság és 5 gn rezgésállóság) megbízhatóan működik még erősen vibráló környezetben is. A ZB5FA145 nyomógomb számos nemzetközi szabványnak megfelel, köztük az IEC 60947-5-1, UL 508, CSA C22.2 No 14 és CE tanúsítványokkal rendelkezik, így világszerte használható különböző alkalmazásokban. A Schneider Electric ZB5FA145 cikkszámú nyomógomb fej ideális választás olyan szakemberek számára, akik hosszú élettartamú, megbízható és sokoldalú kezelőelemeket keresnek ipari vezérlőrendszerekhez.
Schneider Electric Harmony XB5 - ZB5FA145 - műszaki adatok
Fő termékjellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Minimális rendelési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Fehér süllyesztett, T (fekete)
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 for <9 érintkezőhöz, egyes blokkokat használva frontszereléshez
C2 for <9 érintkezőhöz, egyes és dupla blokkokat használva frontszereléshez
C11 for <3 érintkezőhöz, egyes blokkokat használva frontszereléshez
C15 for <1 érintkezőhöz, egyes blokkokat használva frontszereléshez
SF1 for <3 érintkezőhöz, egyes blokkokat használva frontszereléshez
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
Type 13, Type 12, Type 4, Type 4X az UL 50 E szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Mechanikai jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Szerelési és csatlakoztatási útmutató
Panel kivágás nyomógombokhoz, kapcsolókhoz és jelzőfényekhez (kész furatok, szerelésre készen)
Csatlakozás csavaros szorítókapcsokkal vagy dugaszolható csatlakozókkal
Ajánlott átmérő a kész panelen: Ø30,75 mm (Ø30,5 0+0,5)
Befogási vastagság: 1-6 mm
