A Schneider Electric Harmony XB5 termékvonal ZB5FA133 jelzésű, nem világító nyomógomb feje a megbízható ipari vezérléstechnikai komponensek kiváló példája. Ez a speciálisan kialakított, START felirattal ellátott kezelőelem ideális választás gyártósorok, ipari berendezések és automatizált rendszerek üzemeltetéséhez, ahol egyértelmű kezelői beavatkozásra van szükség a folyamatok indításához.

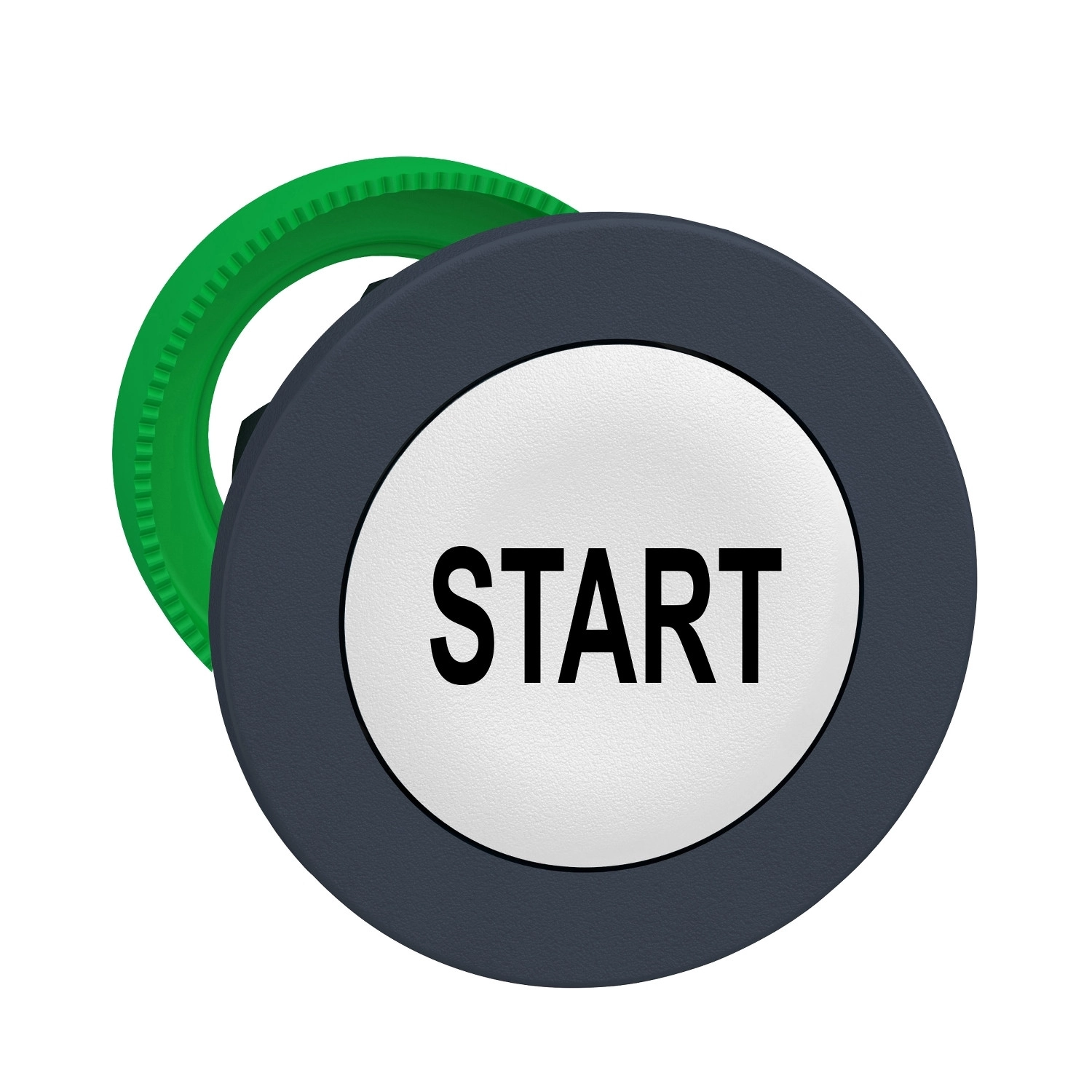

A ZB5FA133 nyomógomb fej kialakítása tökéletesen illeszkedik a Harmony XB5 termékcsalád komplett kapcsolóelemeihez, rugóvisszatérítéses működéssel rendelkezik, és 30,5 mm átmérőjű szerelőnyílásba illeszthető. A fehér, süllyesztett kialakítású nyomógombon fekete START felirat található, ami intuitív kezelést tesz lehetővé. A termék sötétszürke műanyag kerettel rendelkezik, amely tökéletesen illeszkedik az ipari környezetbe. A nyomógomb kerek kialakítása ergonomikus használatot biztosít, míg a süllyesztett kivitel védelmet nyújt a véletlen működtetés ellen.
A ZB5FA133 nyomógomb fej kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, ami rugalmas konfigurációs lehetőségeket biztosít. A termék különböző elektromos összeállításokkal használható, beleértve a C1, C2, C11, C15 és SF1 kódokat, amelyek különböző kontaktus elrendezéseket tesznek lehetővé. A nyomógomb különböző bekötési lehetőségekkel rendelkezik, használható csavaros sorkapcsokkal, dugaszolható csatlakozókkal vagy Faston csatlakozókkal is, így könnyen illeszthető a meglévő rendszerekhez.
A Schneider Electric ZB5FA133 kiemelkedő tartósságot kínál, 10 millió kapcsolási ciklusra tervezték, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A termék kiváló környezeti ellenállással rendelkezik: -40 és +70 °C közötti hőmérséklet-tartományban működőképes, IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik az IEC 60529 és ISO 20653 szabványok szerint. Ez azt jelenti, hogy tökéletesen ellenáll a pornak, a víz behatolásának, és akár nagynyomású mosással is tisztítható (7000000 Pa nyomásig 55 °C-on). Az UL 50 E szabvány szerint Type 12, Type 13, Type 4 és Type 4X besorolással is rendelkezik, ami tovább igazolja a termék kiemelkedő környezeti védettségét.
A ZB5FA133 nyomógomb fej mechanikai ellenálló képessége is figyelemre méltó: IK03 ütésállósági fokozattal rendelkezik az IEC 50102 szerint, és kiváló rezgésállóságot mutat (5 gn 10-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint). A termék ellenáll a rázkódásoknak is, akár 50 gn gyorsulást is elvisel rövid ideig. A ZB5FA133 megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 No 14 és egyéb előírásokat, és rendelkezik UL, CSA, CCC és EAC tanúsítványokkal is.
Schneider Electric Harmony XB5 - ZB5FA133 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett
Működtetés típusa: Rugóvisszatérítéses
Működtető profilja: Fehér süllyesztett, START (fekete) felirattal
Jelzőegység fej alakja: Kerek
Kiegészítő információk
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Mechanikai élettartam: 10 000 000 kapcsolási ciklus
Elektromos összeállítási kód: C1 (max. 9 érintkező, egyes blokkok használatával, előlapra szerelhető)
C2 (max. 9 érintkező, egyes és dupla blokkok használatával, előlapra szerelhető)
C11 (max. 3 érintkező, egyes blokkok használatával, előlapra szerelhető)
C15 (max. 1 érintkező, egyes blokkok használatával, előlapra szerelhető)
SF1 (max. 3 érintkező, egyes blokkok használatával, előlapra szerelhető)
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Mechanikai jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f = 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f = 2...10 Hz) az IEC 60068-2-6 szerint
Szerelési adatok
Befogási vastagság: 1-6 mm / 0,04-0,24 in
