A Schneider Electric Harmony XB5 sorozatú ZB5CV033 jelzőlámpa fej egy professzionális, ipari vezérlőeszköz, amely kiváló minőségű anyagokból készült, és megbízható jelzési funkciókat biztosít különféle ipari környezetben. Ez a négyszög alakú, zöld színű lámpa fej univerzális LED blokkokkal kompatibilis, így rugalmasan alkalmazható különböző jelzési feladatokra.
A termék elsősorban vezérlőpanelekbe, kapcsolószekrényekbe vagy ipari gépekbe történő beépítésre szolgál, ahol fontos a megfelelő vizuális visszajelzés biztosítása a kezelő számára. A zöld színű jelzés általában a normál működést, a biztonságos állapotot vagy az engedélyezett folyamatot jelzi a nemzetközi szabványoknak megfelelően. A 22 mm-es szabványos szerelési átmérő megkönnyíti a telepítést és kompatibilissá teszi a legtöbb ipari rendszerrel.

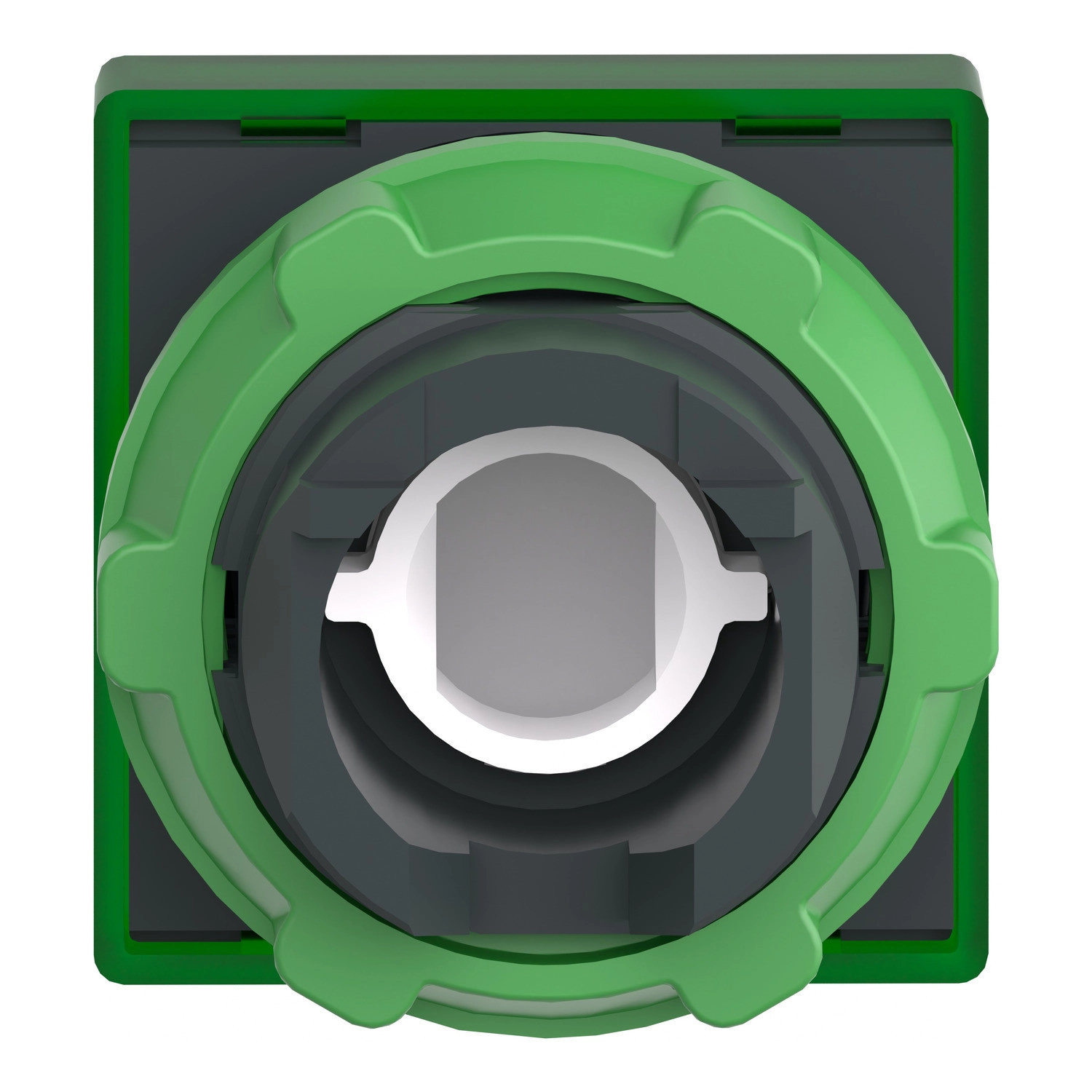

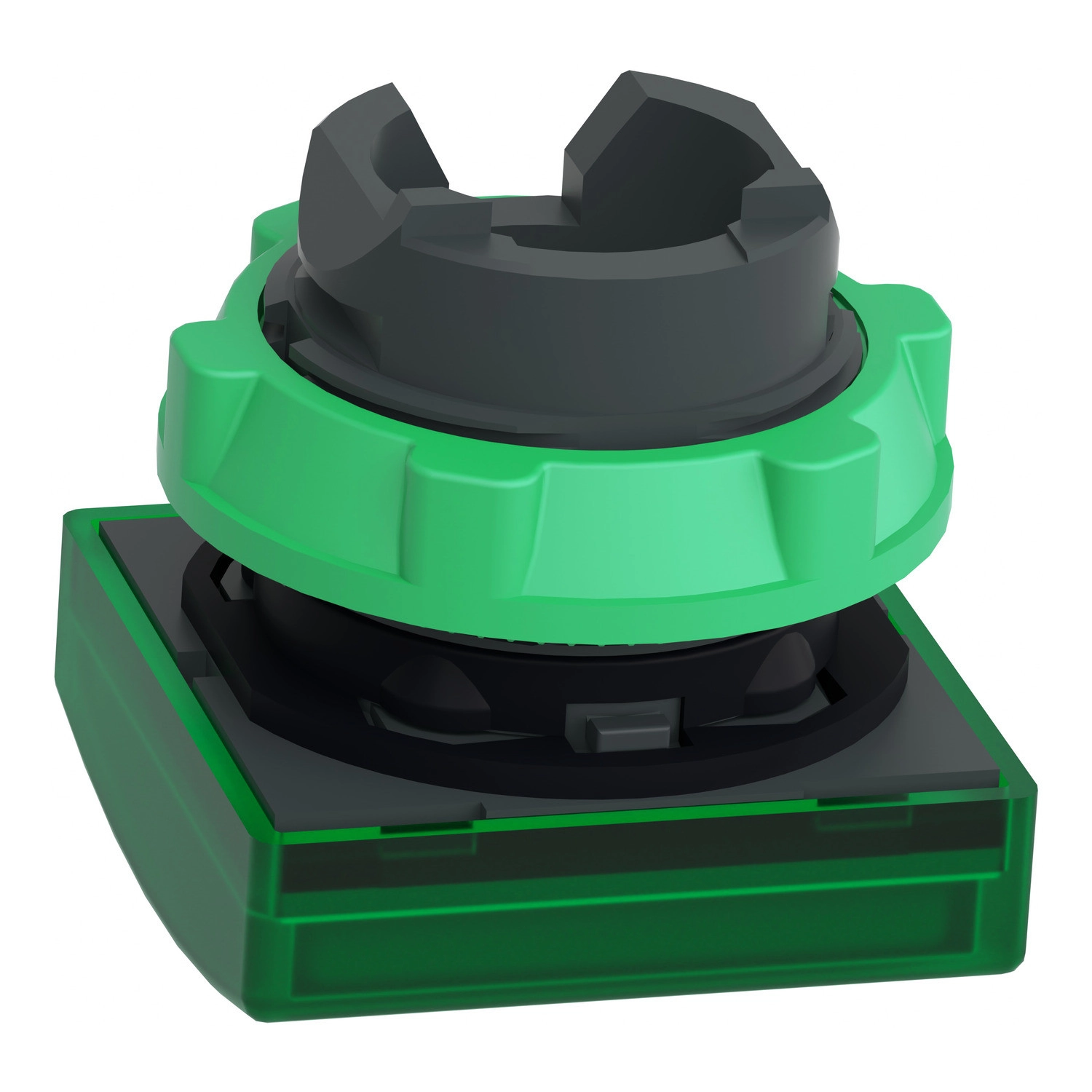

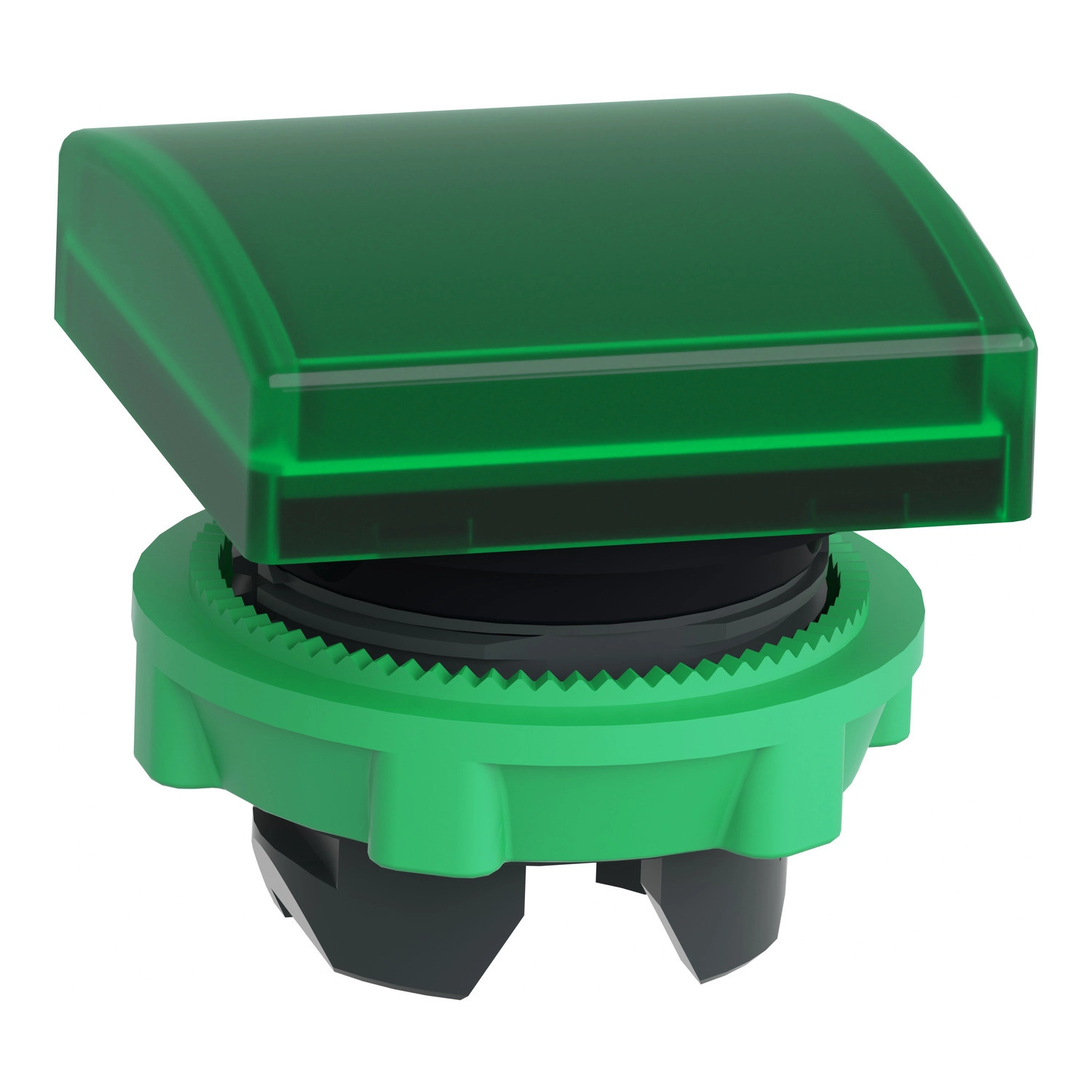

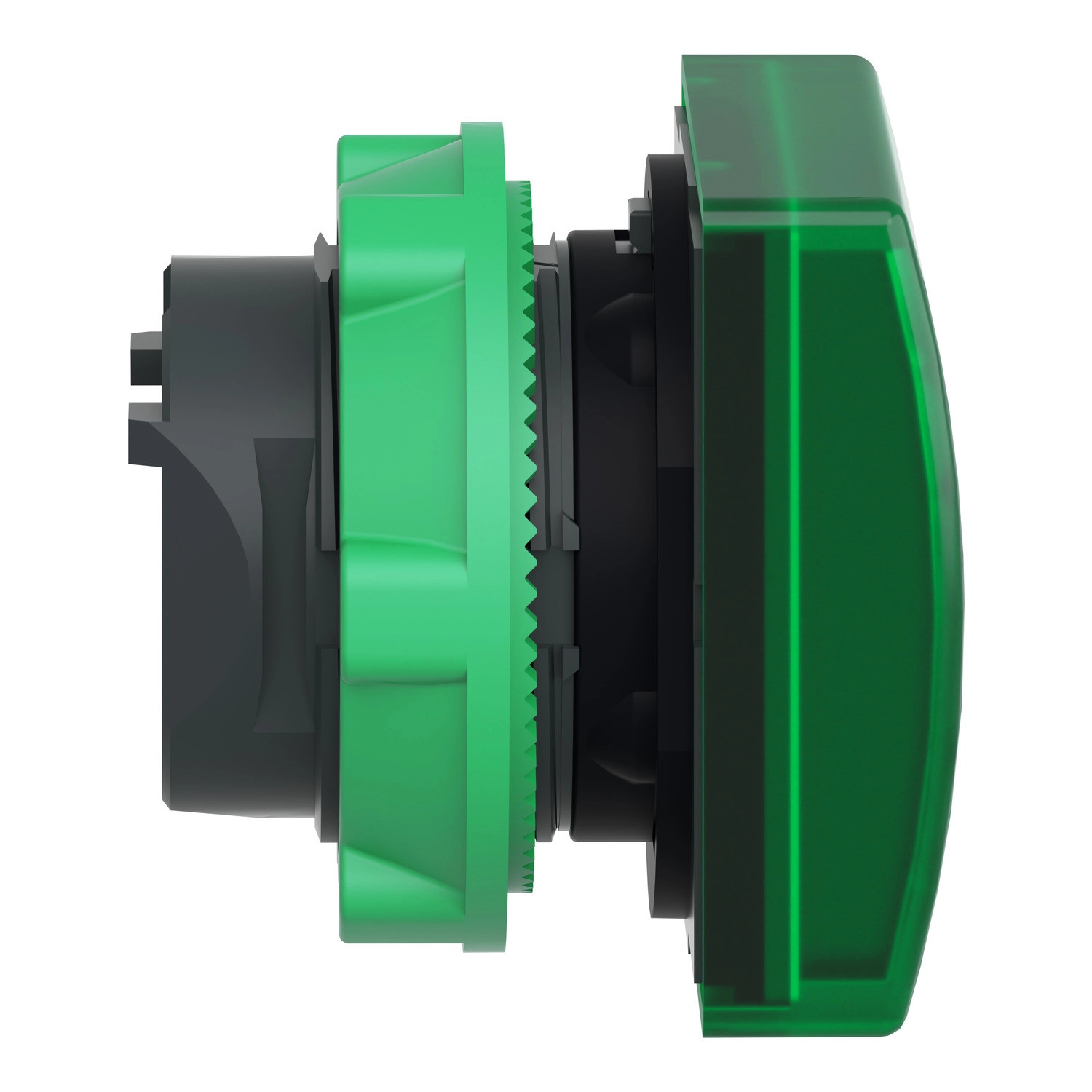

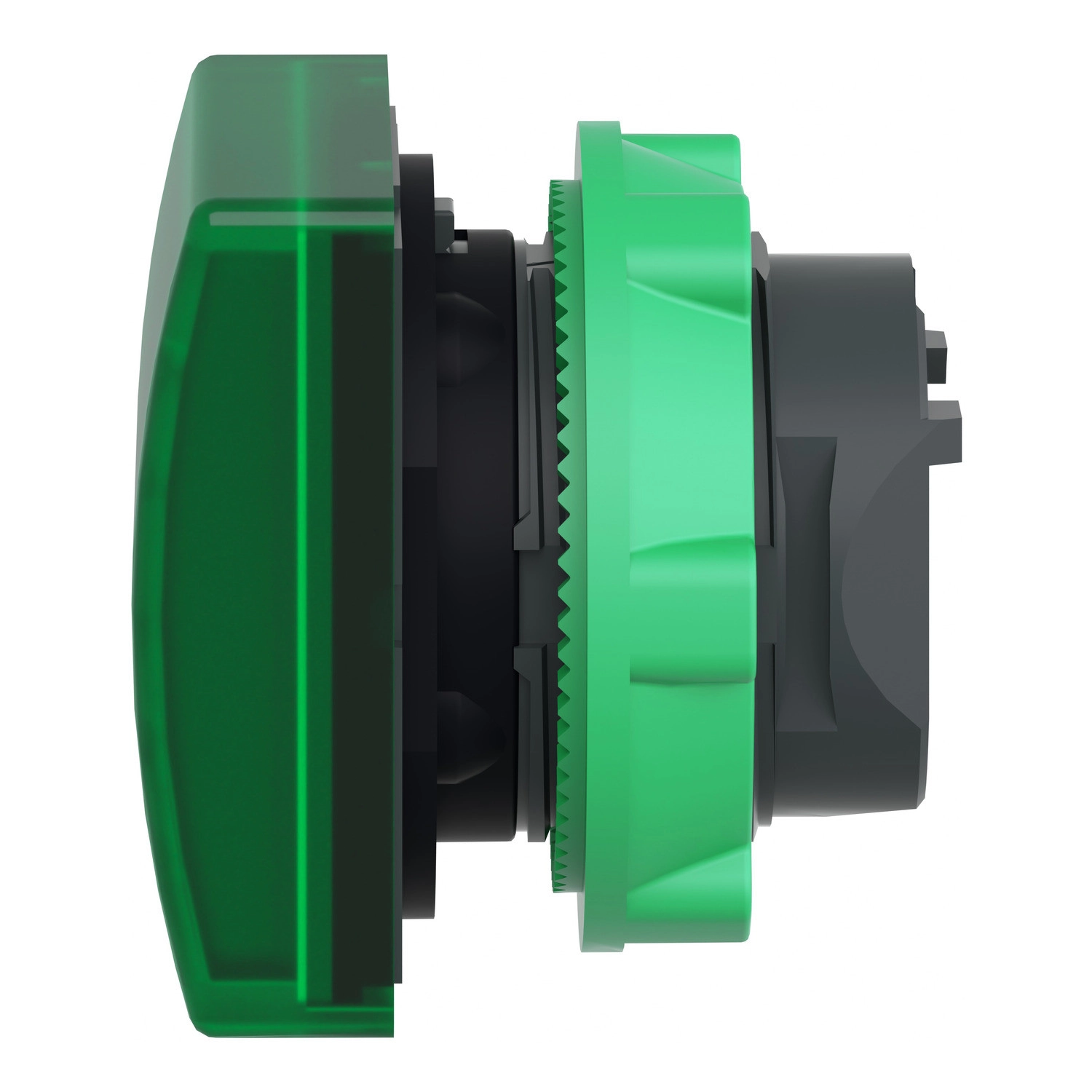

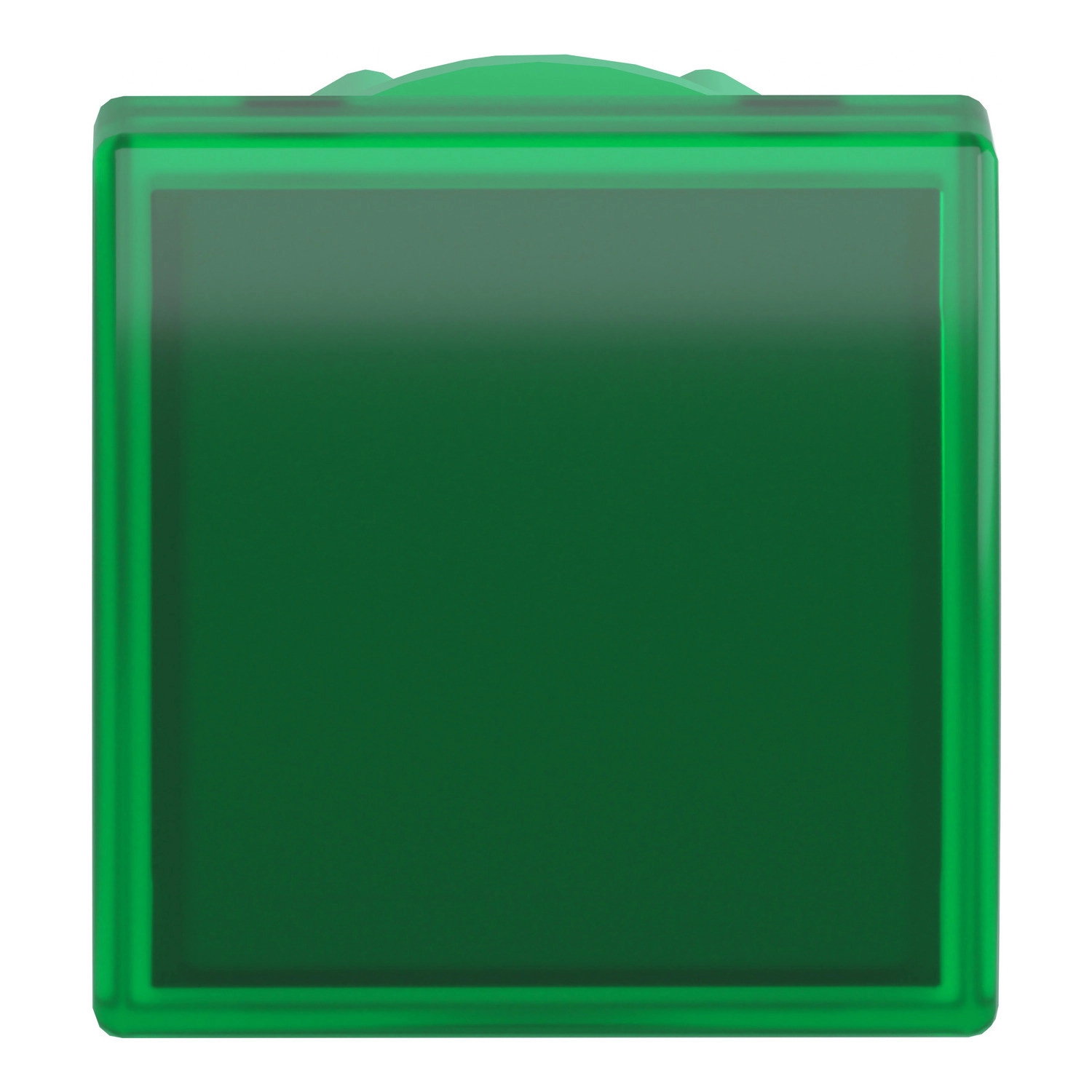

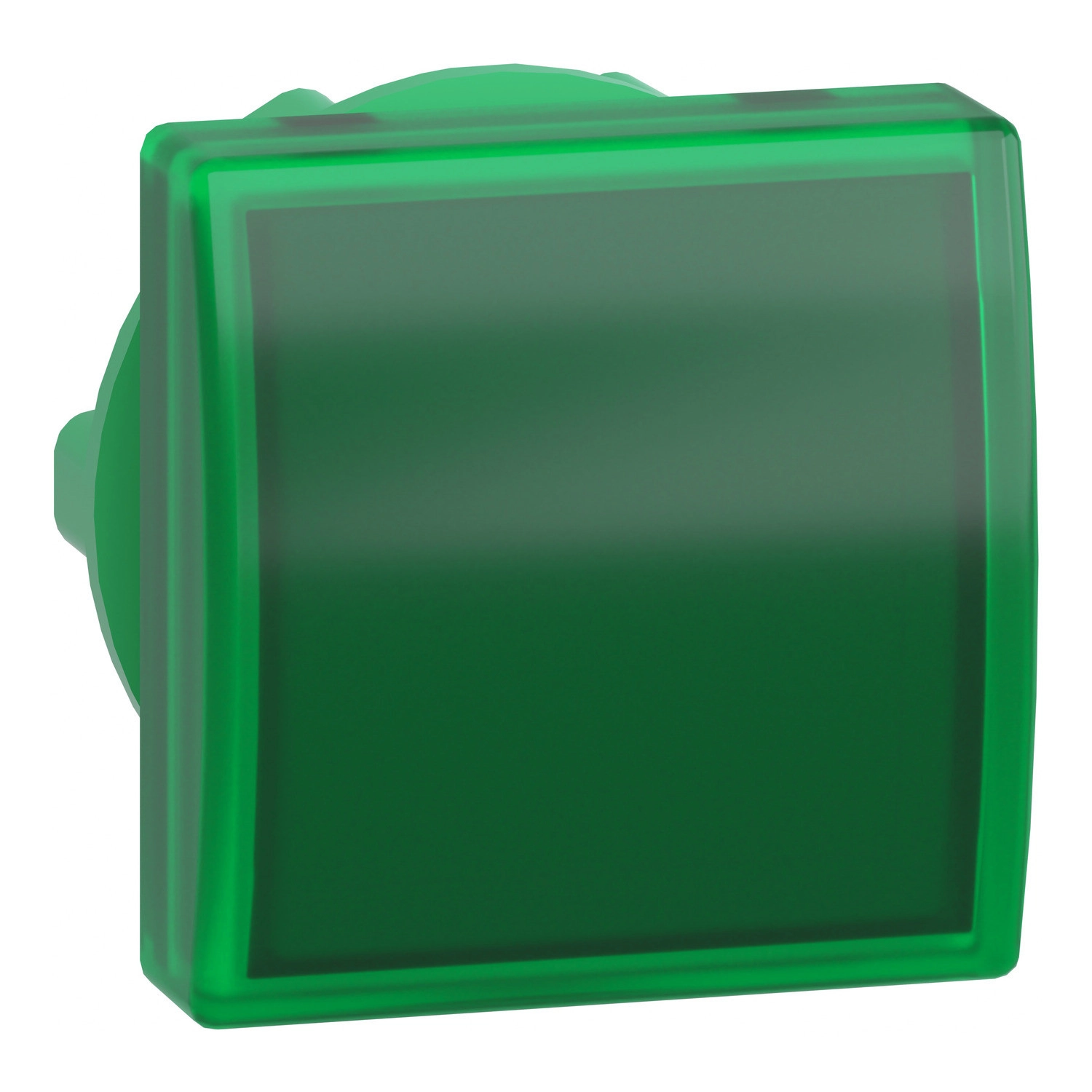

A ZB5CV033 jelzőlámpa fej sötétszürke műanyag kerettel és zöld színű, sima lencsével rendelkezik, amely biztosítja a tökéletes láthatóságot. Az eszköz különlegessége, hogy univerzális LED blokkokkal használható, így különböző feszültségű rendszerekben is alkalmazható. A termék előlapra történő szereléshez (P1, P2, PF1 kódokkal) és hátlapra szereléshez (PR1 kóddal) is használható, attól függően, hogy milyen elektromos összeállítást alkalmazunk. A jelzőlámpa XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokhoz is illeszthető, ami tovább növeli a felhasználási lehetőségeit.
A ZB5CV033 kiemelkedő műszaki paraméterekkel rendelkezik, amelyek garantálják a hosszú élettartamot és a megbízható működést még nehéz ipari környezetben is. IP66-os védettségi szintje biztosítja a por és vízsugár elleni védelmet, míg a NEMA 13 és NEMA 4X besorolás az amerikai szabványoknak való megfelelést igazolja. A termék ellenáll a magas nyomású mosásnak (7000000 Pa 55°C-on, 0,1 m távolságból), és IK05 fokozatú ütésállósággal rendelkezik az IEC 50102 szabvány szerint. A működési hőmérséklet-tartomány -25°C és +70°C között van, míg tárolási hőmérséklete -40°C és +70°C között lehet, így szélsőséges körülmények között is használható.
A termék megfelel számos nemzetközi szabványnak, többek között az UL 508, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1 és JIS C8201-1 előírásoknak. Rezgésállósága 5 gn (f=2-500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (időtartam=18 ms) és 50 gn (időtartam=11 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint. Ezek a műszaki paraméterek biztosítják, hogy a ZB5CV033 jelzőlámpa fej hosszú távon is megbízhatóan működjön, még olyan ipari környezetben is, ahol jelentős mechanikai igénybevételnek van kitéve.
Schneider Electric Harmony XB5 - ZB5CV033 - műanyag négyszög alakú jelzőlámpa fej, Ø22, LED modulhoz, zöld műszaki adatok
Általános információk
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Jelzőlámpa fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Négyszög
Kupak/működtető vagy lencse színe: Zöld
Működtető kiegészítő információ: Sima lencsével
Kiegészítő adatok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 29 mm
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítás kód: P1 előlapi szerelés integrált LED-del, P2 előlapi szerelés integrált LED-del és transzformátorral, PF1 előlapi szerelés integrált LED-del, PR1 hátsó szerelés integrált LED-del
Eszköz bemutatás: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70°C
Környezeti hőmérséklet működéshez: -25...70°C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosónak: 7000000 Pa 55°C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok
UL 508, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
